5层框架结构办公楼建筑结构设计(计算书、图纸)[面积10000]

建筑/结构设计_5层框架结构办公楼建筑结构设计
5层框架结构办公楼建筑结构设计

资料分类:建筑/结构设计

资料格式:DWG DOC

软件支持:CAD2007以上 Word2007以上

发布形式:资料共享

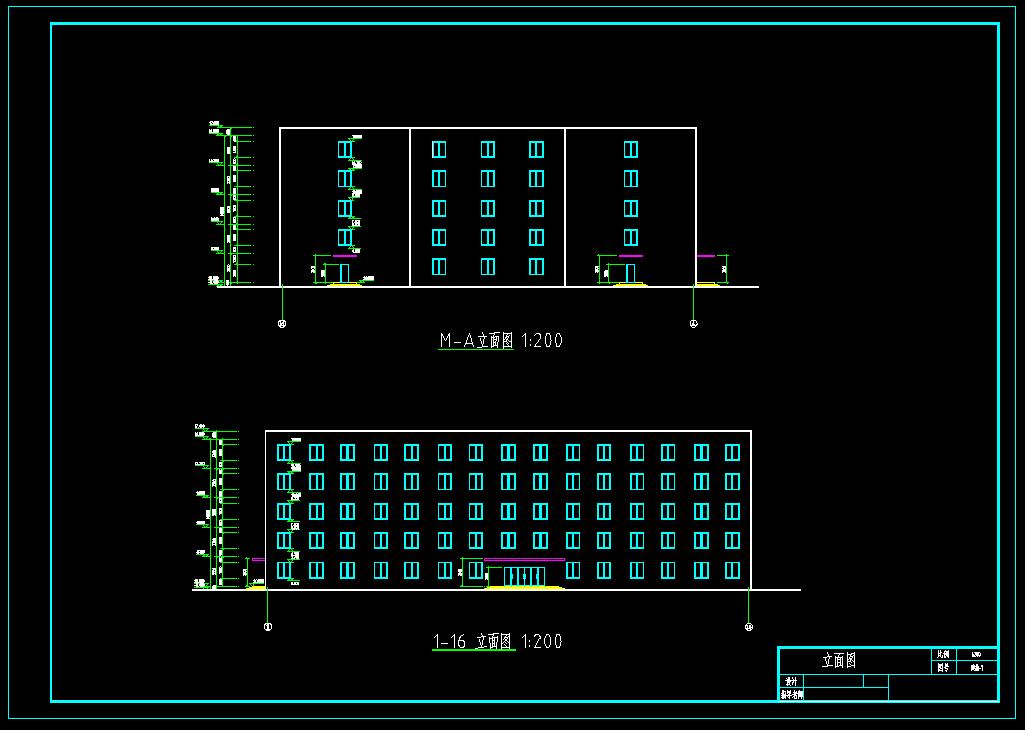

文件内容:计算书+图纸

DOC文档文件为doc格式,用WORD打开
DWG图纸文件为dwg格式,用CAD打开

资料介绍

资料简介

  工程概况:建筑总高为17.4m。共5层,每层层高3.3m,室内外高差0.45m。该工程位于市市区,交通方便,各种材料供应及时。建筑面积约10000㎡。建筑场地平坦,无障碍物,地下无古代建筑物。地质情况良好。摘要本设计主要进行了结构方案中横向框架的结构设计。在确定框架布局之后,先进行了计算风荷载作用下的结构内力,竖向荷载(恒载及活荷载)作用下的结构内力计算,同样的过程,层间荷载代表值的计算,接着利用经验公式求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力),然后进行了内力组合,找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。其次还进行了结构方案中的楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算。此外还进行了基础梁和基础的设计,完成了基础的平面布置和配筋计算,并完成了基础的施工图绘制。关键词:框架结构;建筑设计;结构设计;抗震设计。文件包括计算书、图纸。供参考学习

/

内容在线展示已结束,下载资料使用学习更方便
