    [图纸+清单计价] 三层框架结构办公楼全套建筑结构图纸+工程量清单计价

    资料分类:土木工程毕业设计 - 图纸工程量清单计价 | 发布形式:资料共享 | 更新时间:2016-11-26 显示全部楼层

    图纸工程量清单计价_三层办公楼清单计价
    三层办公楼清单计价

    资料分类:图纸工程量清单计价

    资料格式:DWG XLS

    软件支持:CAD2007以上 Excel2007以上

    发布形式:资料共享

    文件内容:全套建筑结构图纸+工程量清单计价

    保障资料完整可正常打开使用学习
    保证文件内容与展示内容保持一致
    安装免费远程安装Office/CAD软件
    服务提供资料下载建议免费咨询服务

    资料介绍

    建筑面积:1928m2
    建筑层数:3层
    建筑高度:12.45m
    结构类型:框架结构
    图纸类别:建筑结构图纸
    清单计价:工程量清单计价表

    一、
    建筑层数:三层
    结构形式:框架结构
    建设总高度:12.45m
    安全等级:二级
    室内外高差:450mm
    屋面防水等级:二级
    耐火等级:二级
    设计抗震烈度:8度
    二、
    1.尺寸单位:图中尺寸单位除注明者外,柱高以米计,其他均以毫米计。
    2.室内±0.0001高出室外0.45m,±0.000相应的绝对标高放线时由甲方与施工单位现场确定。
    3.墙体材料:250厚混凝土砌块。
    4.地面排水
    a.各有水房间找1%坡,坡向地漏。
    b.入口处平台向室外找坡1%,找坡后完成面高处低于室内完成面20mm。
    5.门窗:
    a.外门窗坐樘中。
    b.内门坐樘开启方向为平开。
    c.所有开启扇处均加以设纱扇、纱窗。
    6.油漆维护:所有外露铁件均刷银粉漆,做法图集。
    7.构造柱做法详见图16。
    8.防潮层做法:在墙体0.060处铺设20厚1∶2水泥砂浆加5%防水粉。
    三、建筑构造用料做法:
    1.地面:地16#陶瓷地砖地面用于卫生间外地面见详细做法
    地26#陶瓷地砖卫生间地面用于卫生间见详细做法
    2.楼面:楼16#陶瓷地砖楼面用于除卫生间外楼面
    楼26#陶瓷地砖卫生间楼面用于卫生间
    楼36#PVC塑胶卷材楼面(做详见说明)用于净化区部分楼面
    3.踢脚:踢脚16#.面砖踢脚用于除卫生间外楼地面部分
    4.墙裙:裙16#釉面砖墙裙用于卫生间部分
    5.室内墙面:内墙16#水泥砂浆墙面用于除踢脚墙裙以外部分
    6.天棚:顶16#.彩钢板吊顶吊顶采用50厚彩钢复合析,内填不燃材料
    顶26#.水泥砂浆顶棚要求耐火等级不低于1.0小时,用于净化区,吊顶高2.2m。
    图纸部分截图

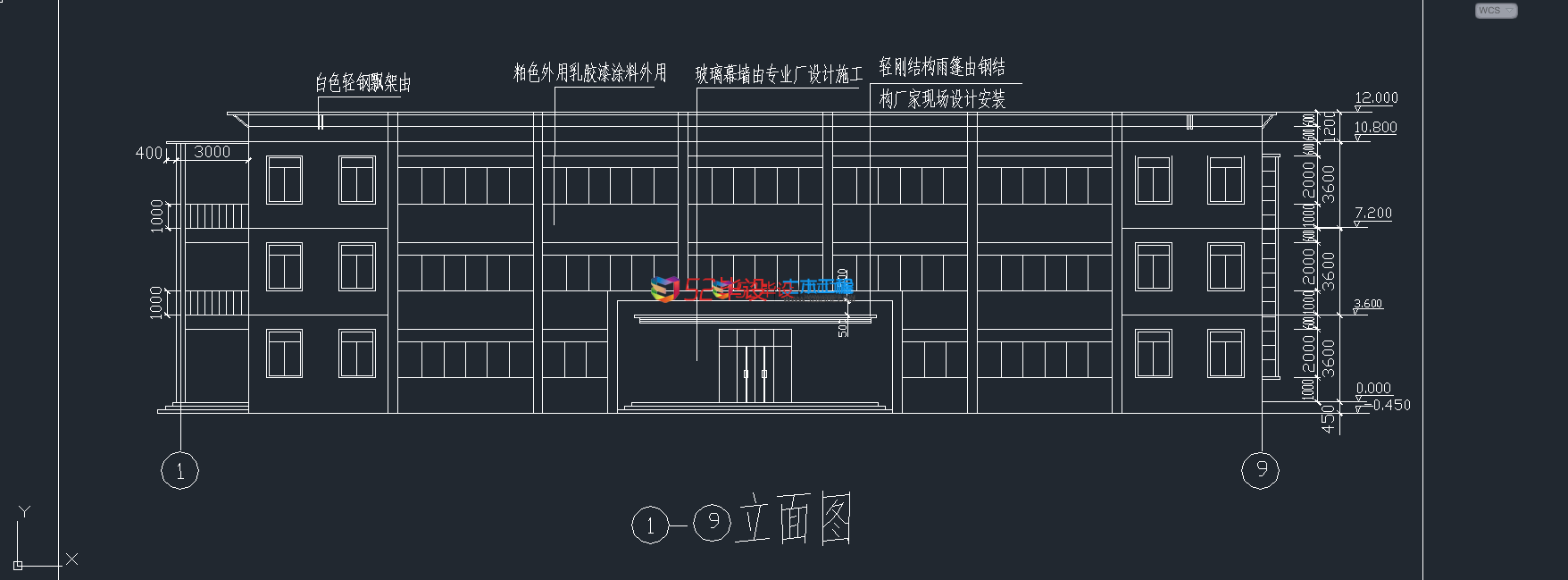

    平面图.png 立面图.png 基础布置图.png 总图.png

    清单部分截图
    说明.png 清单计价.png 预算.png 分析表.png 目录.png


    内容试读展示已结束,下载完整资料使用学习更方便
