工业建筑设备安装工程施工方案

  工业建筑设备安装工程施工方案

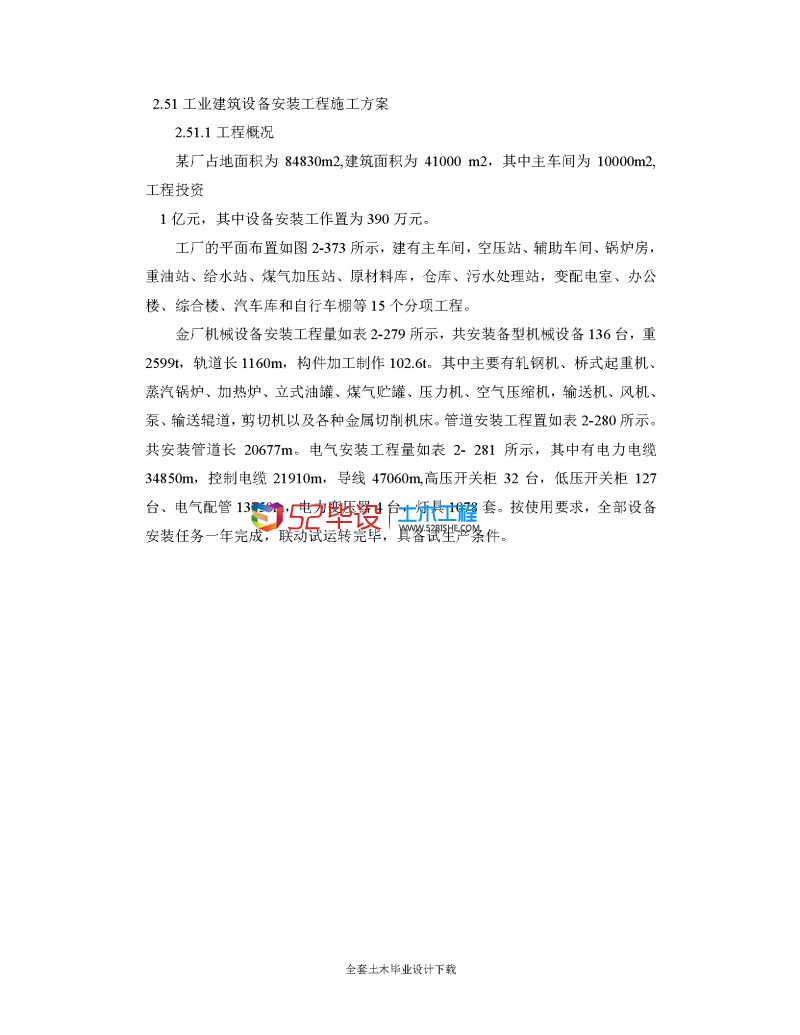

  工程概况
  某厂占地面积为84830m2,建筑面积为41000 m2,其中主车间为10000m2,工程投资1亿元,其中设备安装工作置为390万元。

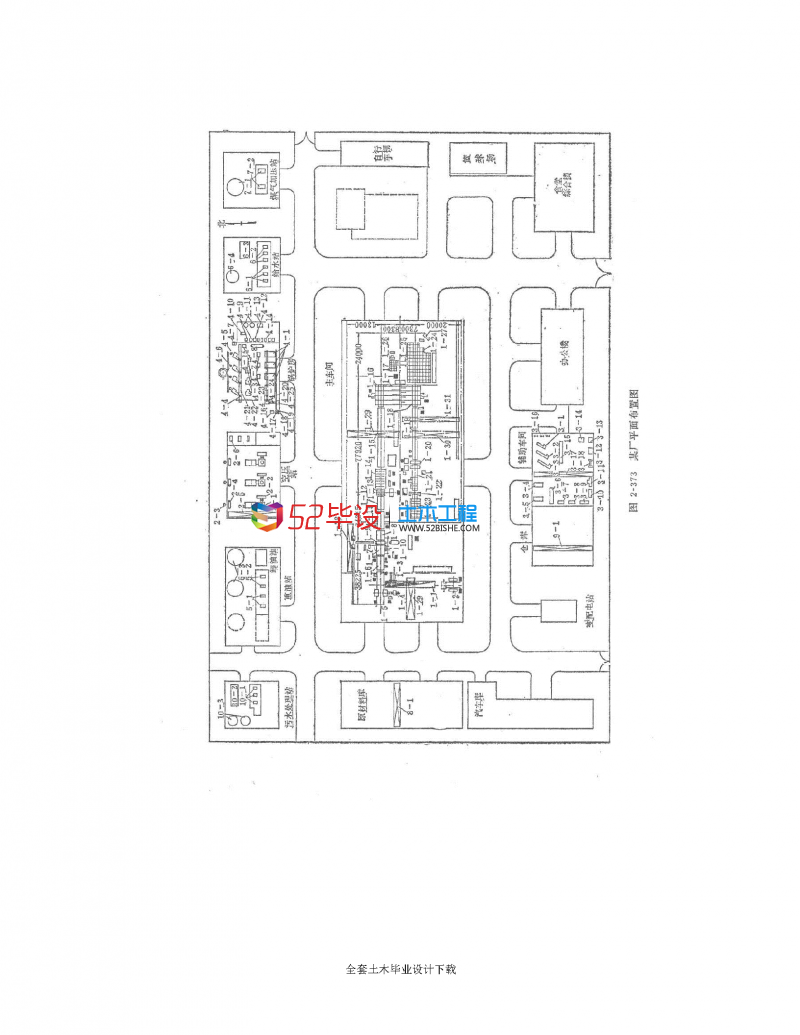

  工厂的平面布置如图2-373所示,建有主车间,空压站、辅助车间、锅炉房,重油站、给水站、煤气加压站、原材料库,仓库、污水处理站,变配电室、办公楼、综合楼、汽车库和自行车棚等15个分项工程。

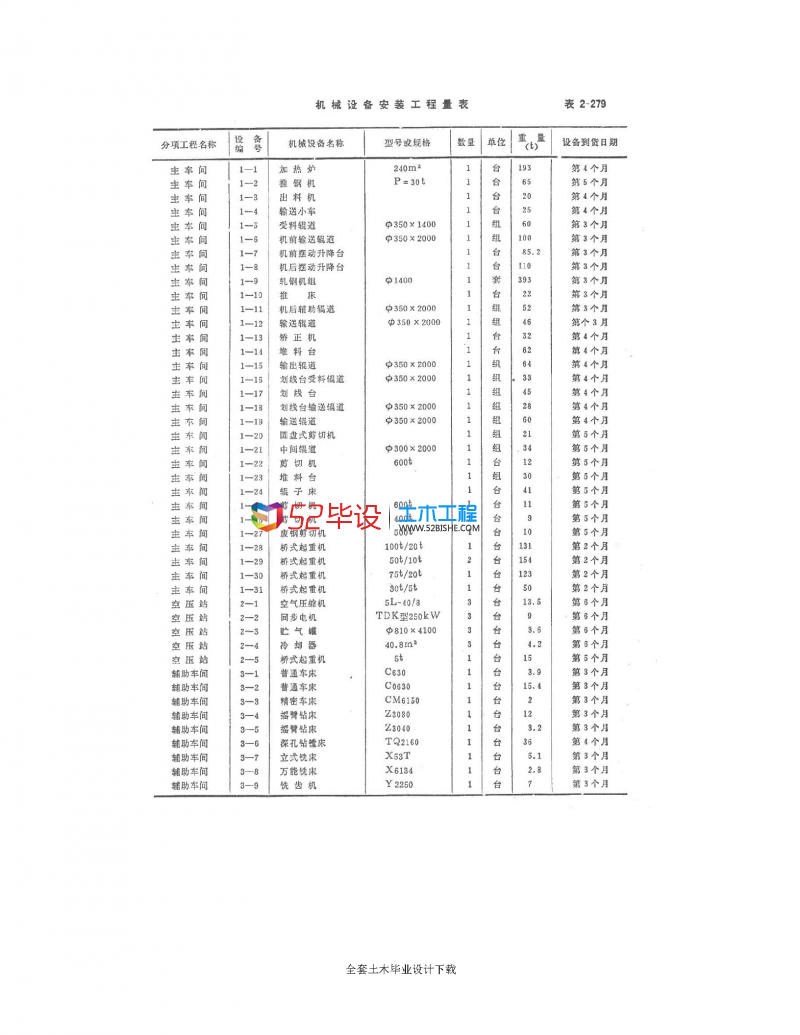

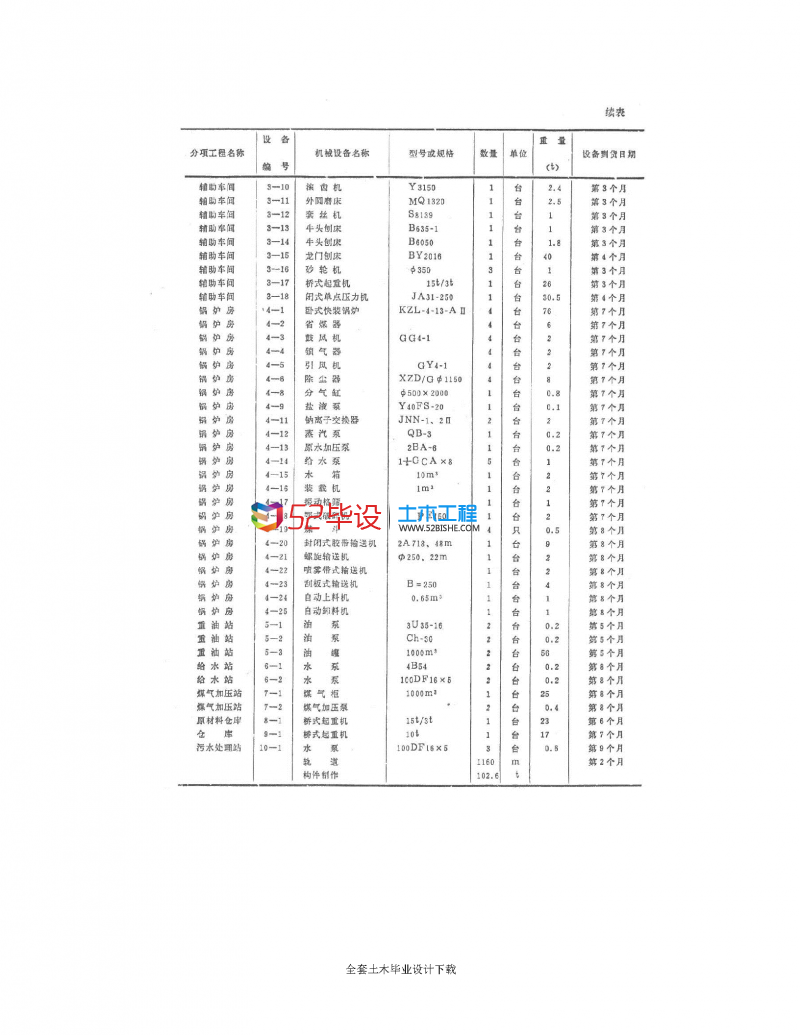

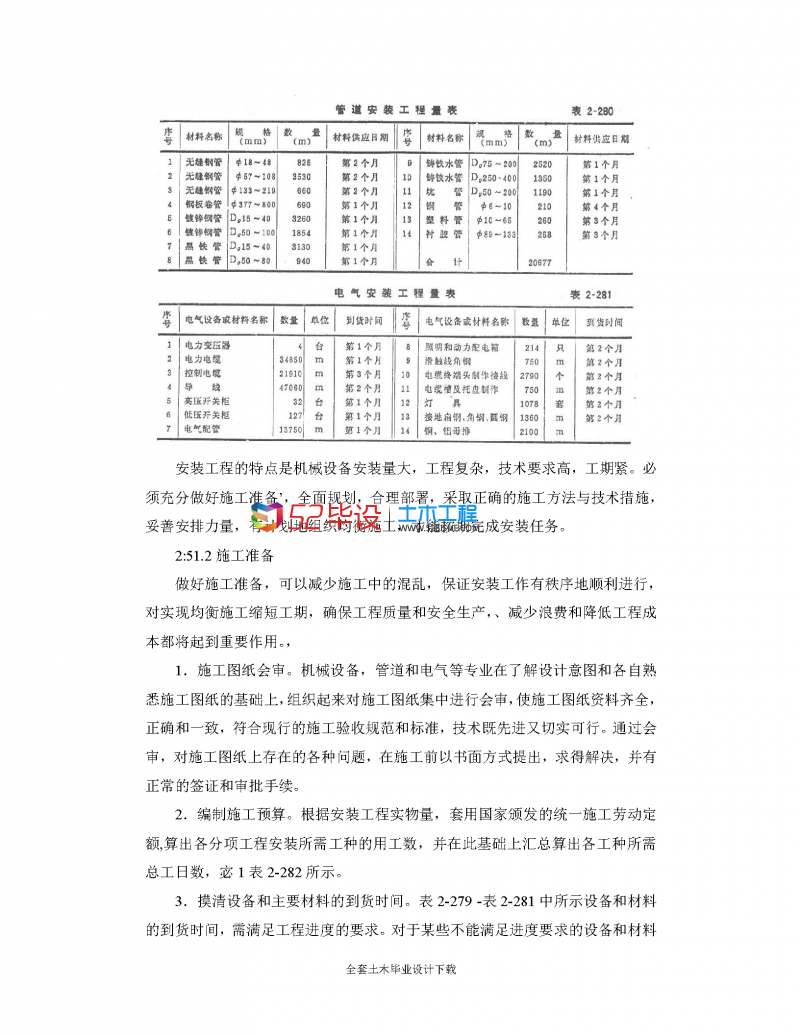

  金厂机械设备安装工程量如表2-279所示,共安装备型机械设备136台,重2599t,轨道长1160m,构件加工制作102.6t。其中主要有轧钢机、桥式起重机、 蒸汽锅炉、加热炉、立式油罐、煤气贮罐、压力机、空气压缩机,输送机、风机、泵、输送辊道,剪切机以及各种金属切削机床。管道安装工程置如表2-280所示。共安装管道长20677m。电气安装工程量如表2- 281所示,其中有电力电缆34850m,控制电缆21910m,导线47060m,高压开关柜32台,低压开关柜127台、电气配管13750m,电力变压器4台,灯具1078套。按使用要求,全部设备安装任务一年完成,联动试运转完毕,具备试生产条件。
  安装工程的特点是机械设备安装量大,工程复杂,技术要求高,工期紧。必须充分做好施工准备’,全面规划,合理部署,采取正确的施工方法与技术措施,妥善安排力量,有计划地组织均衡施工,才能按期完成安装任务。
  2:51.2施工准备
  做好施工准备,可以减少施工中的混乱,保证安装工作有秩序地顺利进行,对实现均衡施工缩短工期,确保工程质量和安全生产,、减少浪费和降低工程成本都将起到重要作用。,1.施工图纸会审。机械设备,管道和电气等专业在了解设计意图和各自熟悉施工图纸的基础上,组织起来对施工图纸集中进行会审,使施工图纸资料齐全,正确和一致,符合现行的施工验收规范和标准,技术既先进又切实可行。通过会审,对施工图纸上存在的各种问题,在施工前以书面方式提出,求得解决,并有正常的签证和审批手续。
  2.编制施工预算。根据安装工程实物量,套用国家颁发的统一施工劳动定额,算出各分项工程安装所需工种的用工数,并在此基础上汇总算出各工种所需总工日数,宓1表2-282所示。
  3.摸清设备和主要材料的到货时间。表2-279 -表2-281中所示设备和材料的到货时间,需满足工程进度的要求。对于某些不能满足进度要求的设备和材料必须报请有关部门。落实解决,以免影响工程进度。

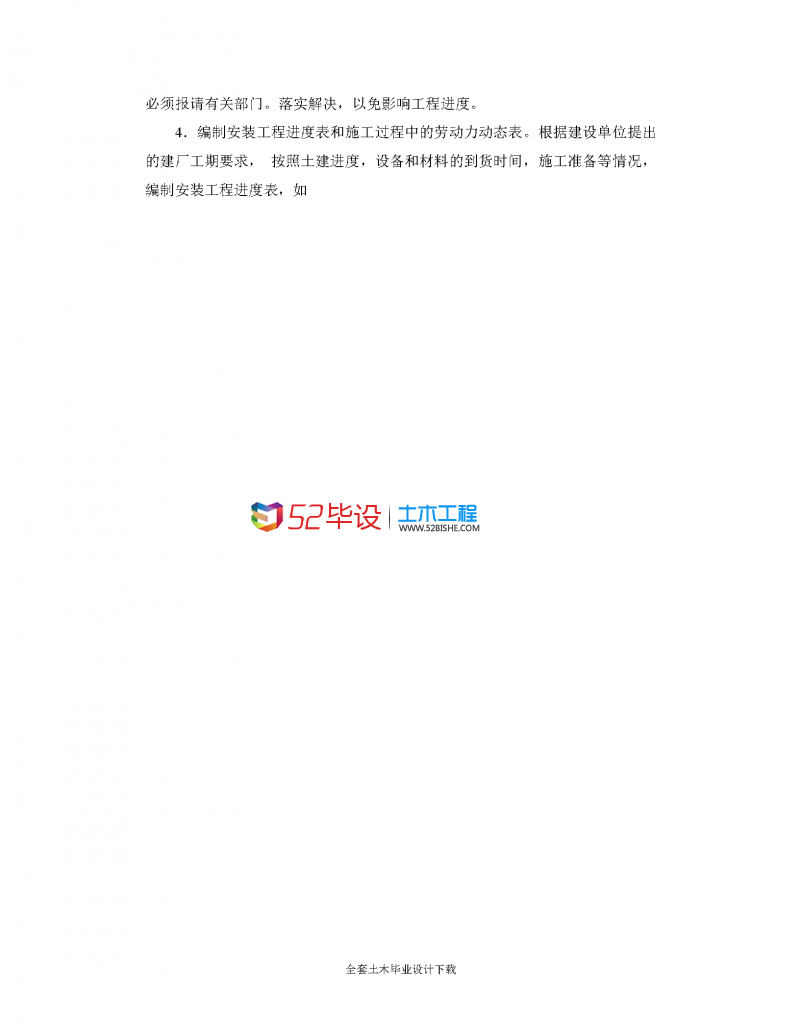

  4.编制安装工程进度表和施工过程中的劳动力动态表。根据建设单位提出的建厂工期要求, 按照土建进度,设备和材料的到货时间,施工准备等情况,编制安装工程进度表,如表2-283所示。在此基础上编制施工过程中的劳动力动态表,如表2-284所示。供掌握和调配劳动力用。
  5.提出预制加工件,绘制加工图,事先安排加工。
  6.提出安装用主要施工机具计划如表2-285所示。除使用吊机外,还采用了一些国内较新的机具,如激光经纬仪,冲击电钻、电动套绞机,切管机、校线通话机、型钢卷圆机、电动试压泵、保温喷涂机和湿法切砖机等,以提高机械化施工程度,减轻劳动强度,,加速工程进度。
