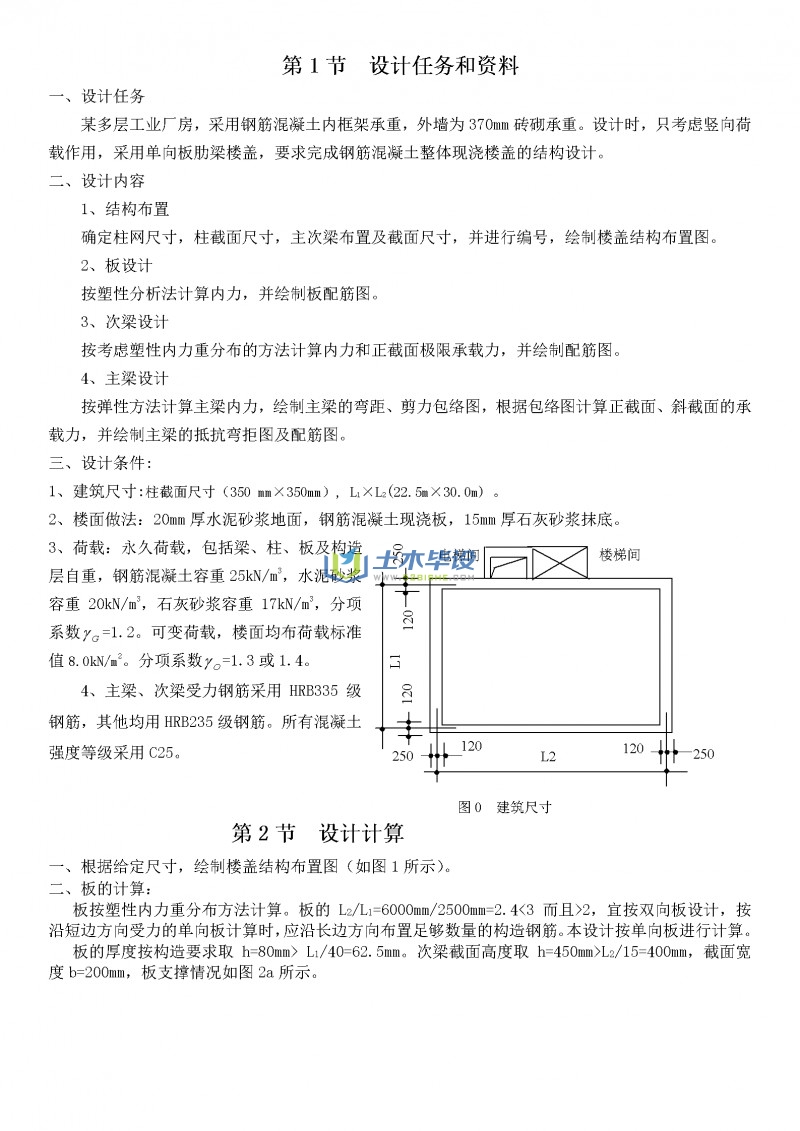

资料简介: 某多层工业厂房,采用钢筋混凝土内框架承重,外墙为370mm砖砌承重。设计时,只考虑竖向荷载作用,采用单向板肋梁楼盖,要求完成钢筋混凝土整体现浇楼盖的结构设计。
设计内容:

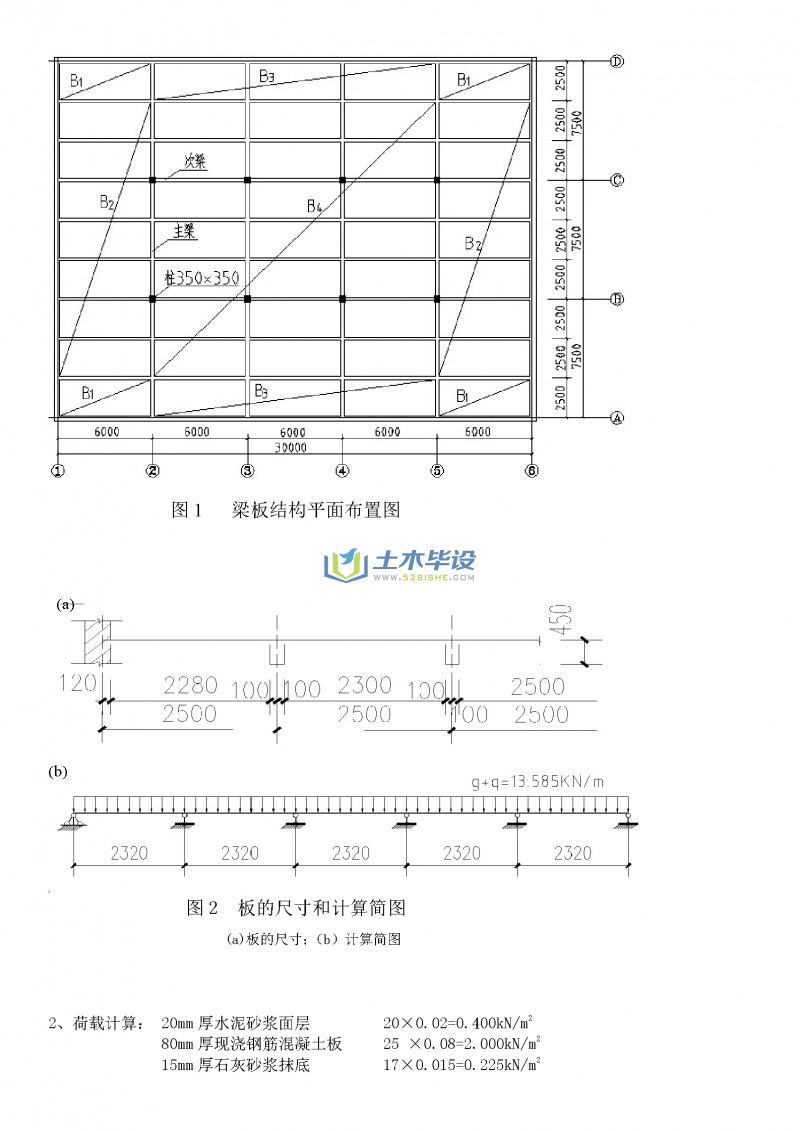

1、结构布置:确定柱网尺寸,柱截面尺寸,主次梁布置及截面尺寸,并进行编号,绘制楼盖结构布置图。

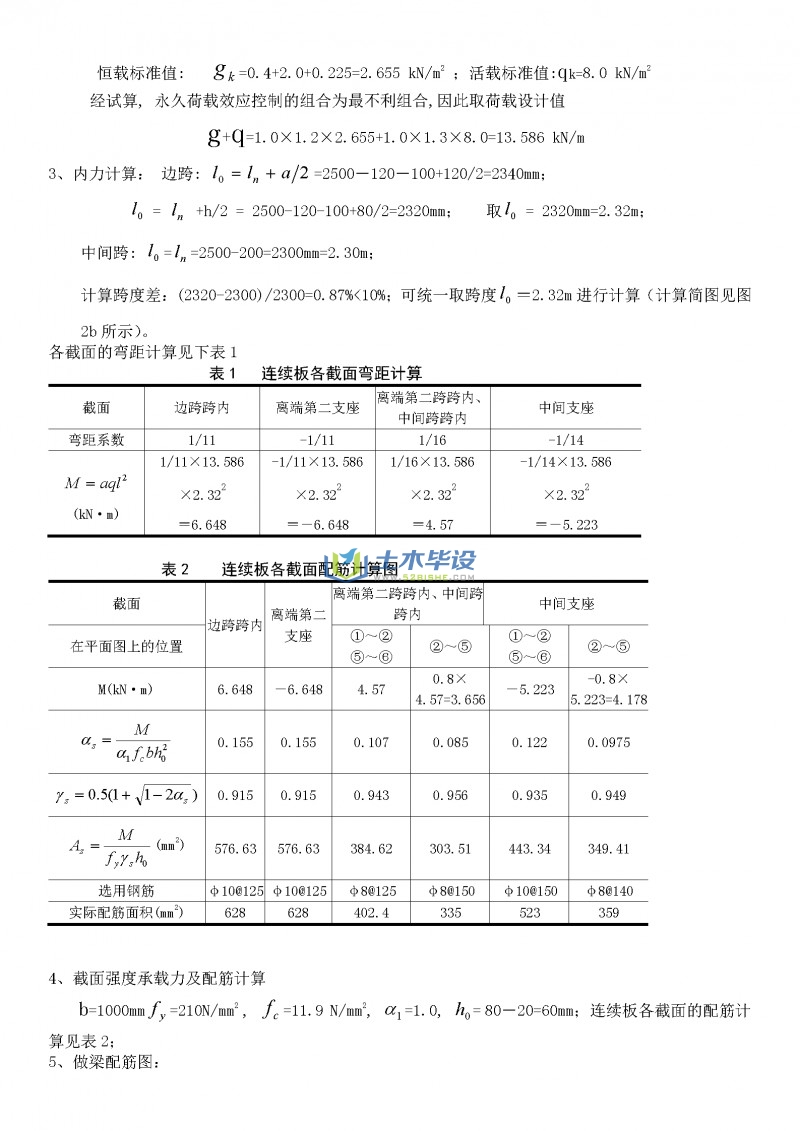

2、板设计:按塑性分析法计算内力,并绘制板配筋图。

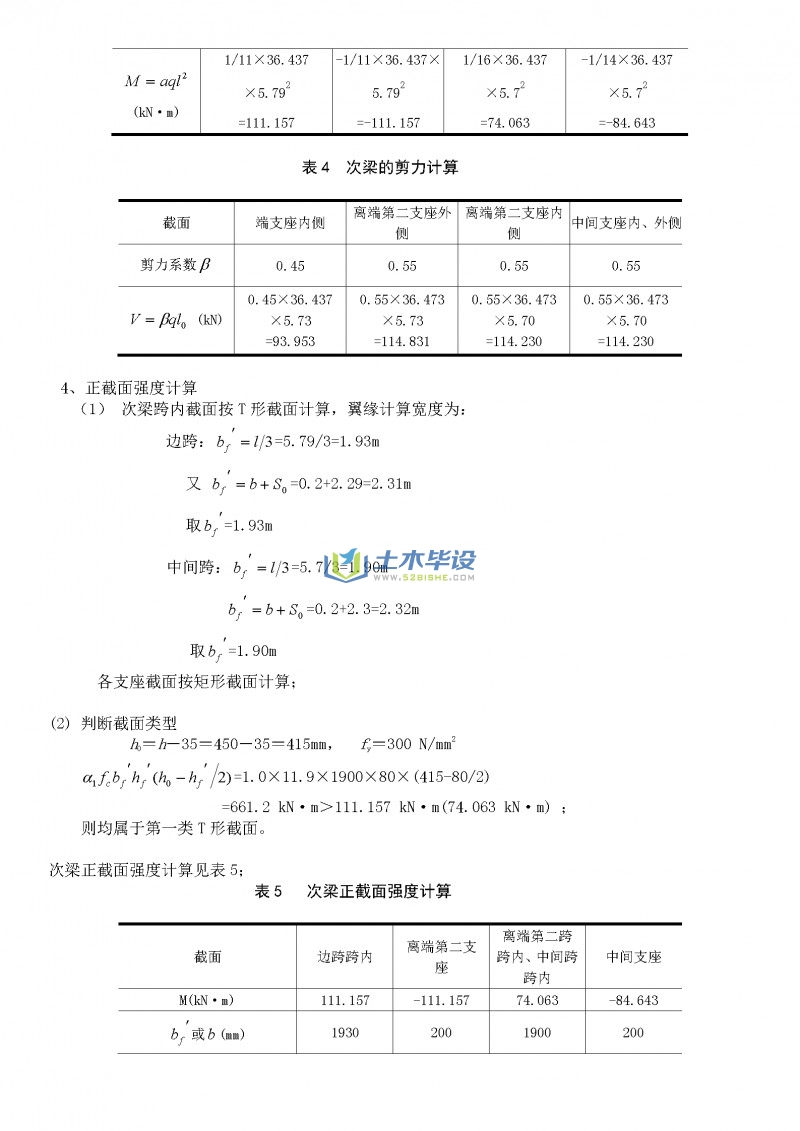

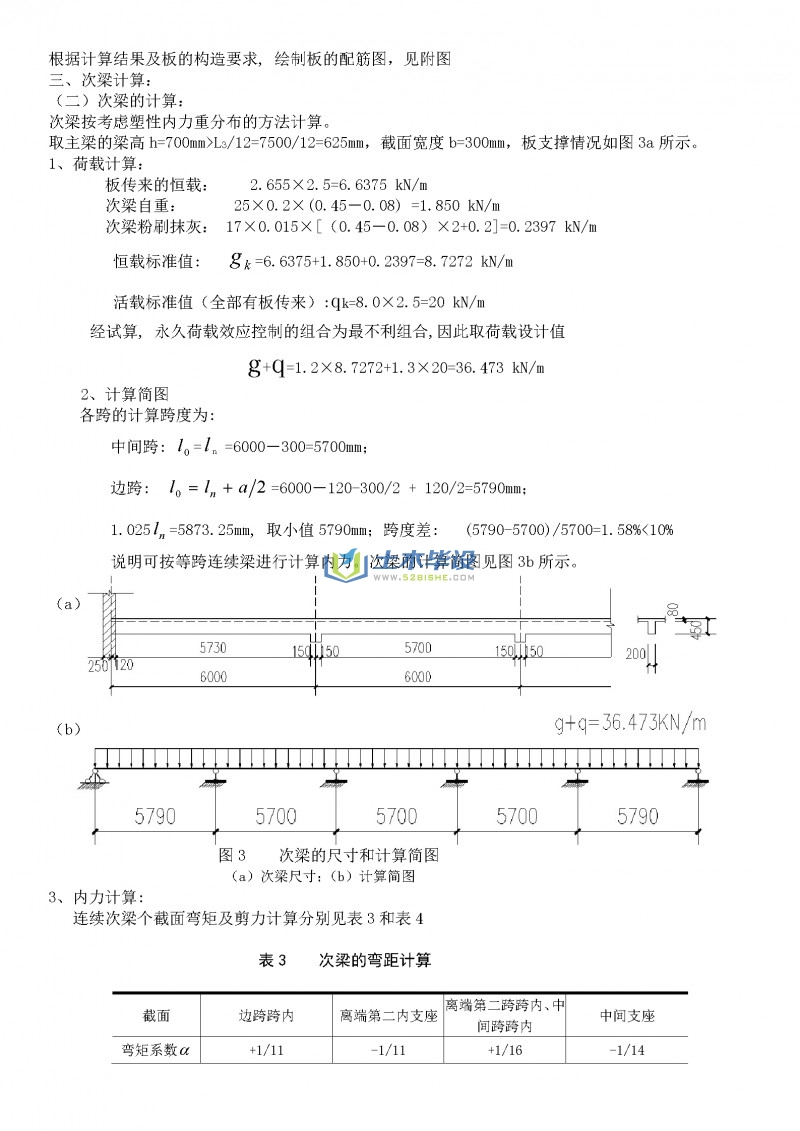

3、次梁设计:按考虑塑性内力重分布的方法计算内力和正截面极限承载力,并绘制配筋图。

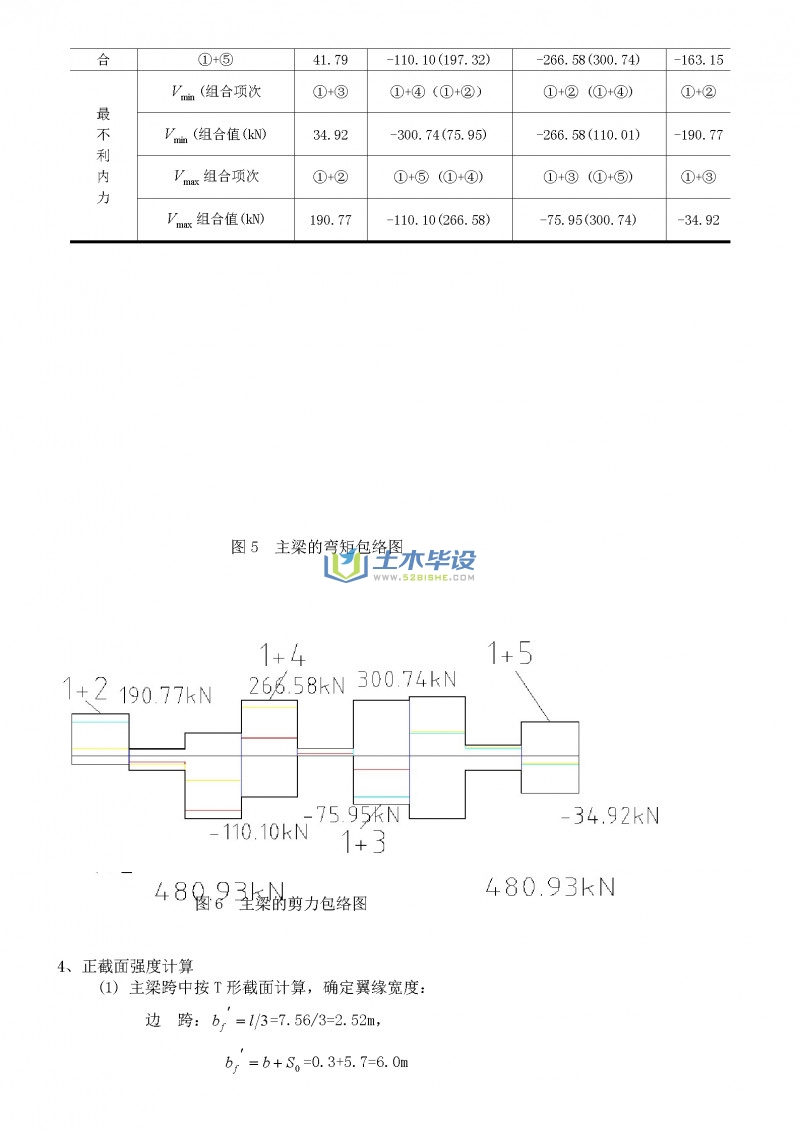

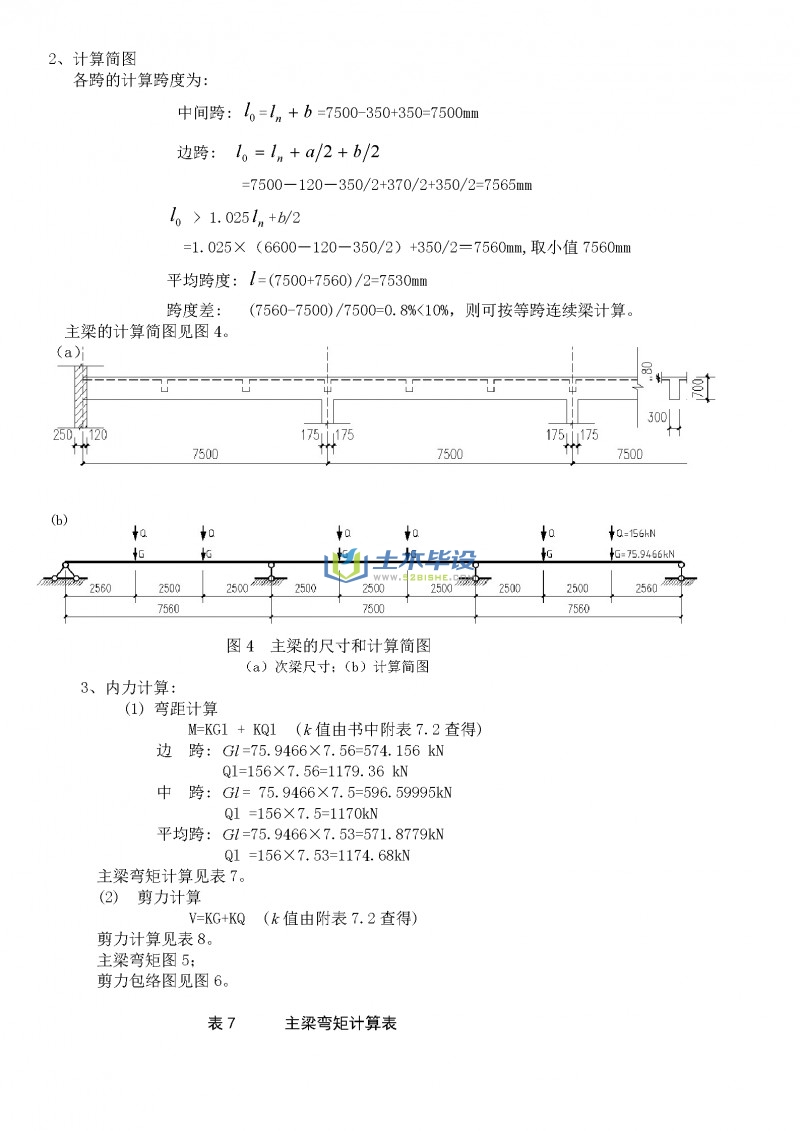

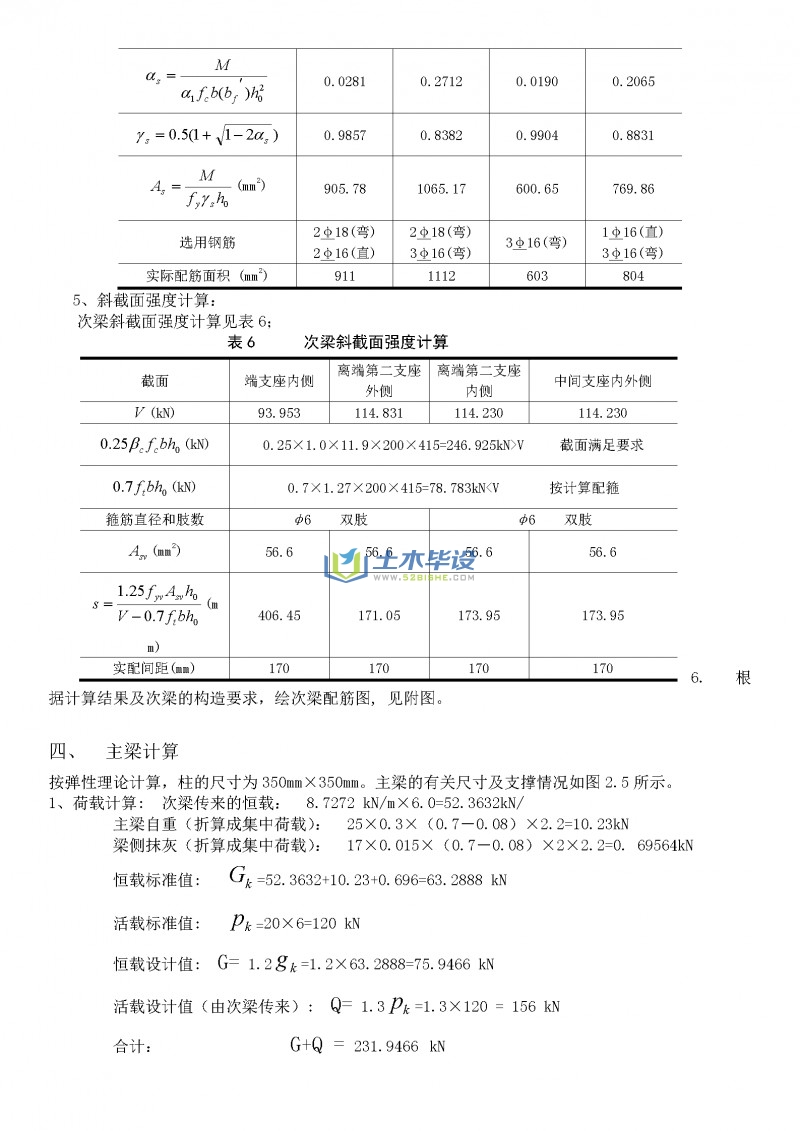

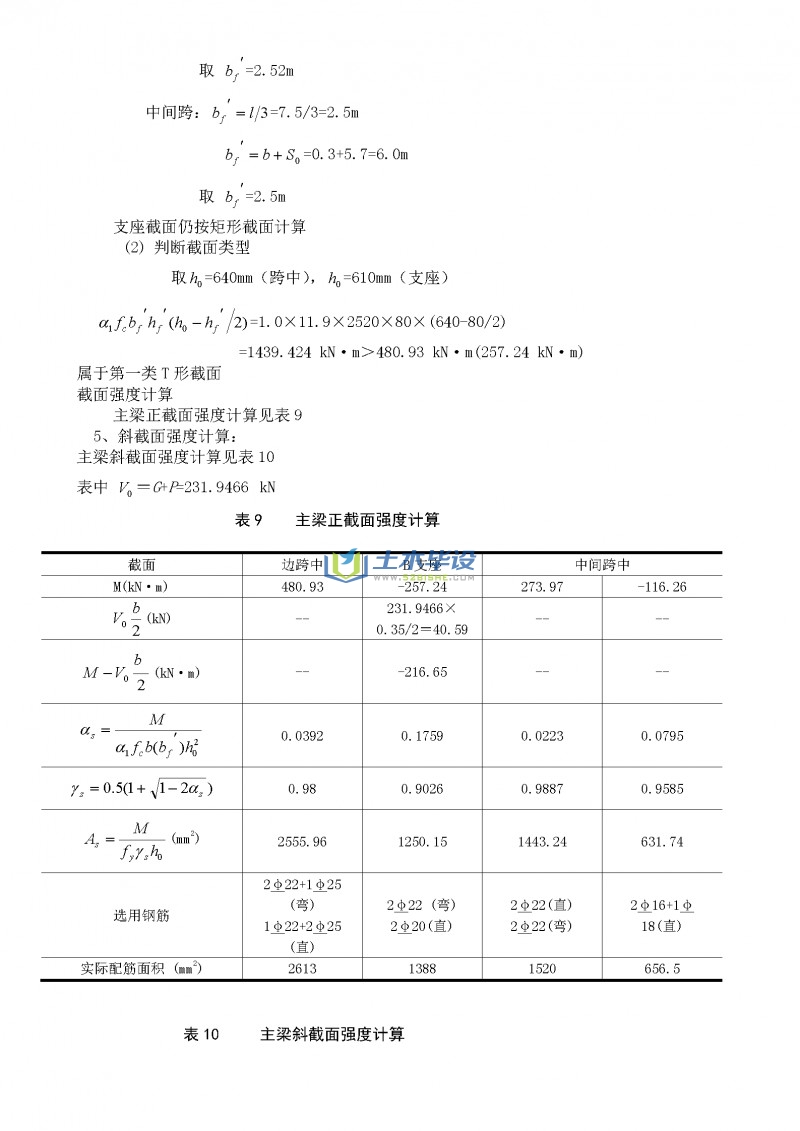

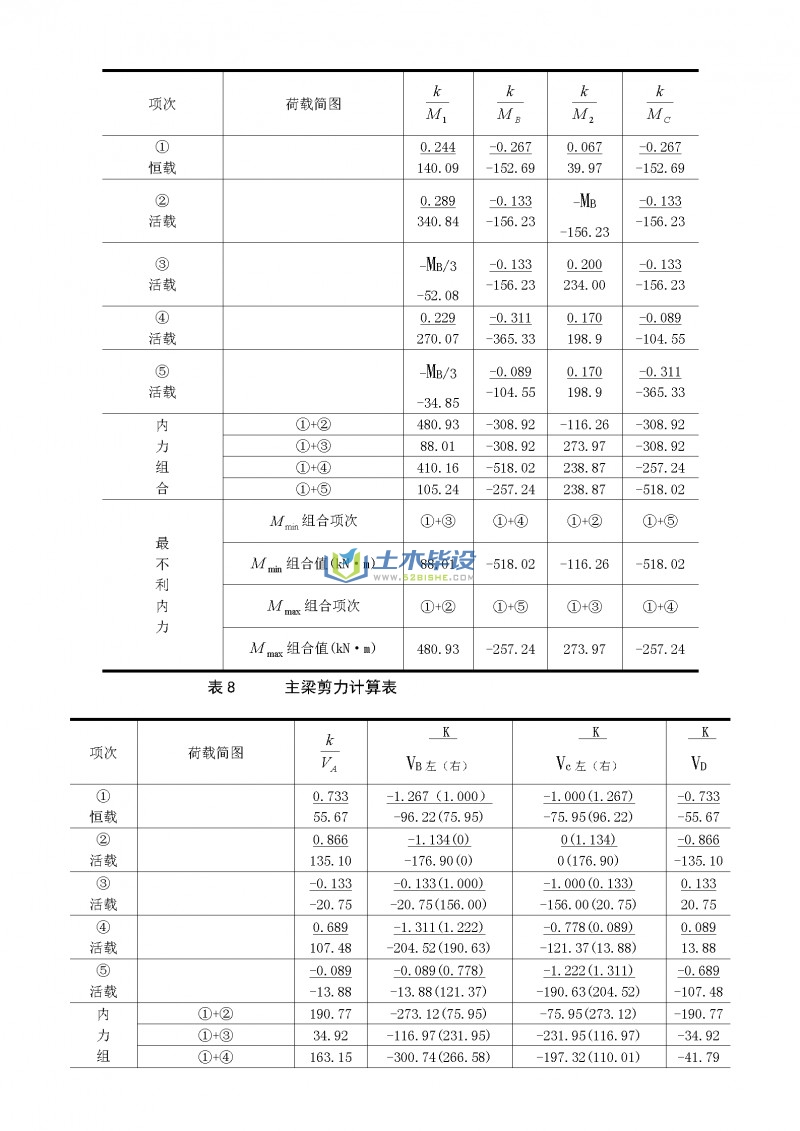

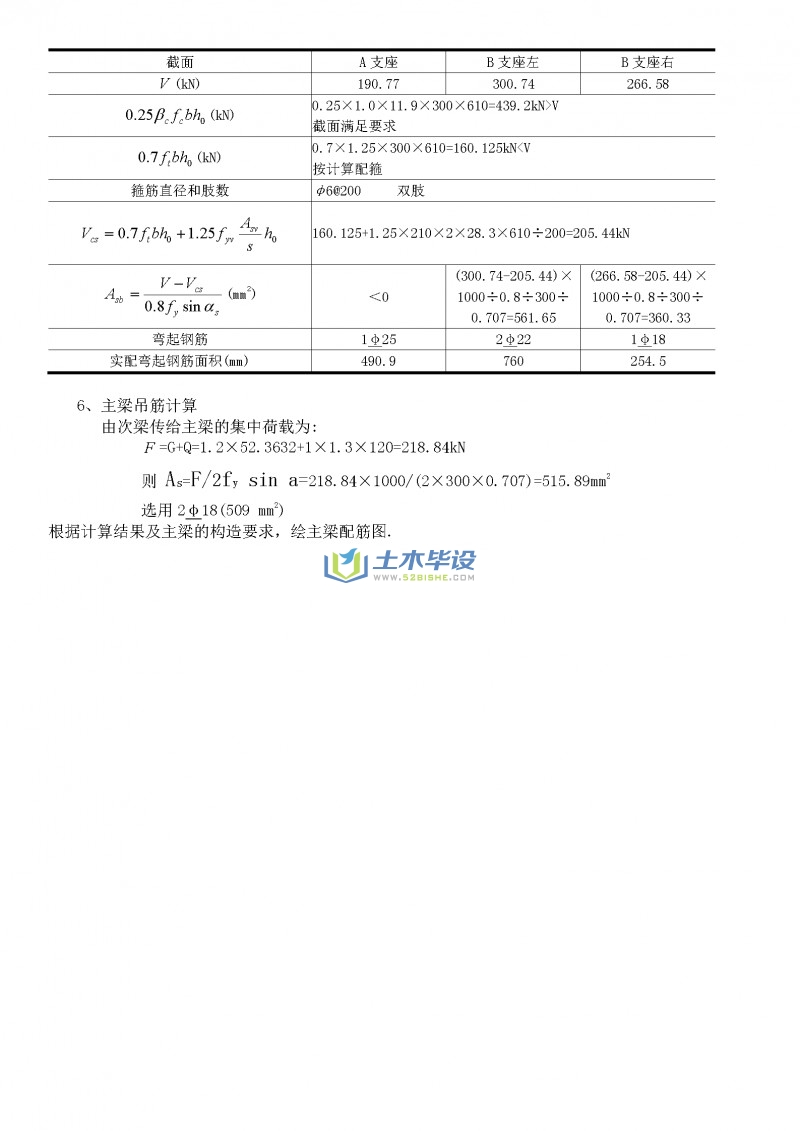

4、主梁设计:按弹性方法计算主梁内力,绘制主梁的弯距、剪力包络图,根据包络图计算正截面、斜截面的承载力,并绘制主梁的抵抗弯拒图及配筋图。
设计条件:
1、建筑尺寸:柱截面尺寸(350 mm×350mm), L1×L2(22.5m×30.0m) 。
2、楼面做法:20mm厚水泥砂浆地面,钢筋混凝土现浇板,15mm厚石灰砂浆抹底。
3、荷载:永久荷载,包括梁、柱、板及构造层自重,钢筋混凝土容重25kN/m3,水泥砂浆容重20kN/m3,石灰砂浆容重17kN/m3,分项系数=1.2。可变荷载,楼面均布荷载标准值8.0kN/m2。分项系数=1.3或1.4。
4、主梁、次梁受力钢筋采用HRB335级钢筋,其他均用HRB235级钢筋。所有混凝土强度等级采用C25。 |
