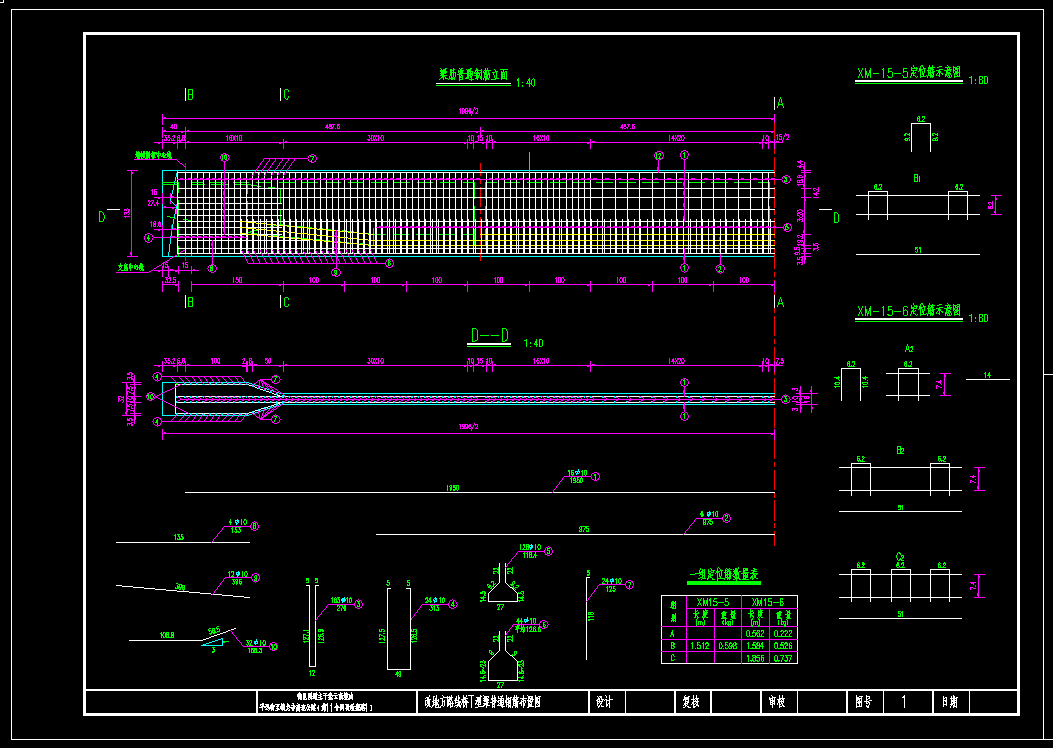

资料简介： 摘要，本次设计的题目预应力混凝土T型梁桥的设计。本设计采用预应力混凝土T型梁桥，跨径布置为（4×20）m，主梁为变截面T型梁。跨中梁高为1.33m，支点梁高为1.33m。桥墩为重力式桥墩、桥台。本文主要阐述了该桥的设计和计算过程。首先进行桥型方案比选，对主桥进行总体结构设计，然后对上部结构进行内力、配筋计算，再进行强度、应力及变形验算，最后进行下部结构验算。具体包括以下几个部分：1. 桥型方案比选；2. 桥型布置，结构各部分尺寸拟定；3. 选取计算结构简图；4. 恒载内力计算；5. 活载内力计算；6. 荷载组合；7. 配筋计算；8. 预应力损失计算；9. 截面强度验算；10. 截面应力及变形验算；11. 下部结构验算。关 键 词：预应力混凝土；T型简支梁桥；重力式桥墩 ；重力式桥台；设计资料（1）设计跨径：标准跨径20.00m（墩中心距离），简支梁计算跨径(相邻支座中心距离)19.50m，主梁全长19.96m。（2）荷载：汽车－20级；挂车－100级；人群：3KN/m2；每侧栏杆、人行道的重量分别为1.52KN/m和3.6KN/m。（3）材料及工艺：混凝土：主梁用40号，人行道，栏杆及桥面铺装用20号。预应力钢束采用符合冶金部YB255-64标准的φs5mm碳素钢丝，每束由24丝组成。普通钢筋直径大于和等于12mm的用16Mn钢或其它Ⅱ级热轧螺纹钢筋；直径小于12mm的均由Ⅰ级热轧光钢筋。钢板和角钢：制作锚头下支承垫板、支座垫板等均用普通A3碳素钢，主梁间的联接用16Mn低合金结构钢钢板。按后张法工艺制作主梁，采用45号优质碳素钢结构钢的锥形锚具和直径50mm抽拨橡胶管。设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料 图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料 |
