跨径35m预应力混凝土简支T梁桥毕业设计（图纸+计算书）

资料简介：

　　摘要，本次设计的是35m后张法预应力混凝土简支T梁桥结构设计。根据相关技术规范要求，通过设计任务书、开题报告给出的基本数据，设计上部构造形式、横截面相应宽模度、预置高度、边梁悬臂长度、截面尺寸等本设计采用的是后张法预应力混凝土的简支T型梁桥，35mT梁的计算跨径是34.3m，梁长34.94m，主梁为变截面T型梁。桥面全宽12m，行车道宽8.5m，两边人行道宽1.50m两侧采用刚性护栏宽度各0.25m；桥面铺装采用11cm钢筋混凝土、1cm防水层和8cm的C50防水混凝土；车道数为双向2车道；汽车荷载是公路－Ⅰ级。上部构造形式采用5梁式；梁宽模数为B=2.5 m，T梁预制高度为2.25m。具体包括以下几个部分：桥型布置，结构各部分尺寸拟定；选取计算结构简图；恒载内力计算；活载内力计算；荷载组合；行车道板的计算和配筋，横隔梁计算和配筋，预应力钢束的估算及其布置；配筋计算；预应力损失计算；截面强度验算；截面应力及变形验算。使用的工具有：”CAD”绘图软件、”MathType”数学公式编辑器、”桥梁通”计算软件。关键词：洛京公路周庄桥，预应力，内力计算
　　桥梁跨径及桥宽，标准跨径：35m；主梁全长：34.96m；计算跨径：34.3m；桥面净空：净-8.5+2×1.75m；桥面坡度：不设纵坡，车行道双向横坡为2.0%，人行道单向坡为1.0%。设计荷载：公路-Ⅰ级；材料及施工工艺混凝土：主梁C50，人行道、栏杆、桥面铺装及混凝土三角垫层用C30；预应力钢筋：采用《公路钢筋混凝土及预应力混凝土桥梁设计规范》的钢绞线，每束7根，全梁配7束，=1860MPa。按后张法工艺制作主梁，采用70mm金属波纹管成孔，预留孔道直径为75mm和OVM锚。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

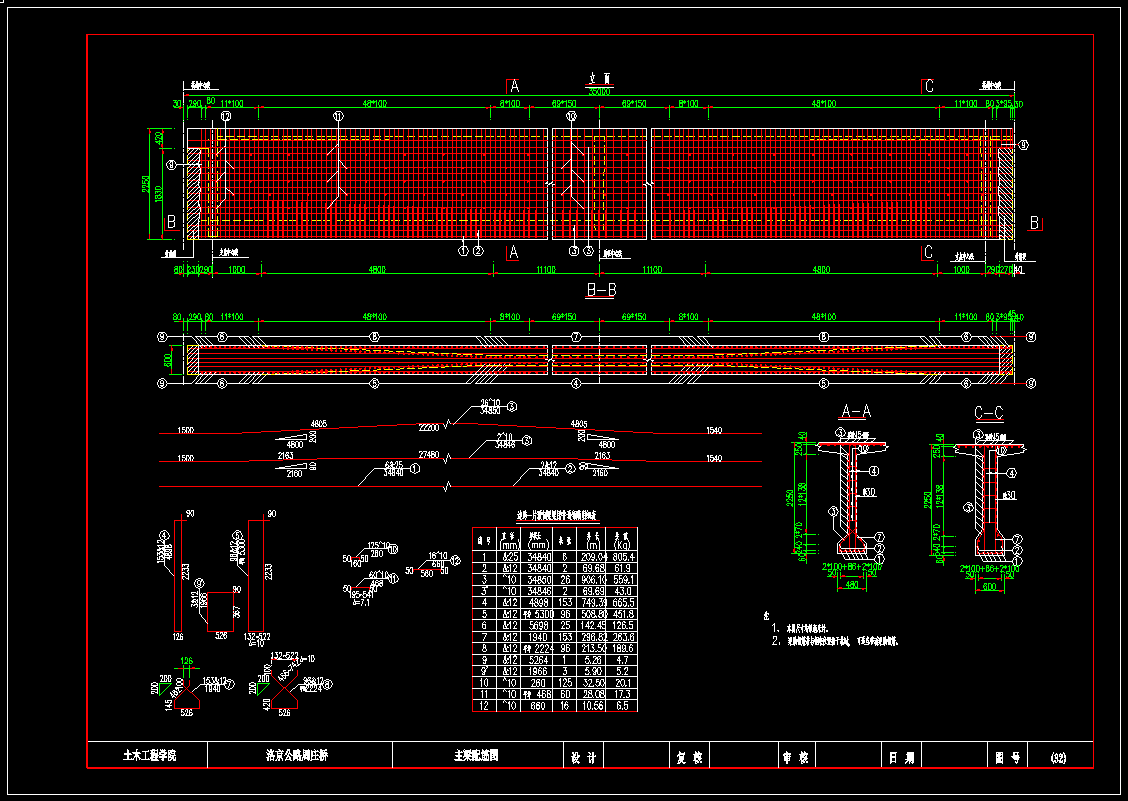

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
