三跨（30m+50m+30m）预应力混凝土连续梁桥毕业设计（图纸+计算书）

资料简介：

　　摘要，本设计是根据设计任务书的要求和《公路桥规》的规定对胜利河桥进行方案比选和设计的。对该桥的设计，本着“安全、实用、经济、美观”的八字原则，本设计提出三种不同的桥型方案进行比较和选择。方案一为预应力混凝土连续梁桥，方案二为梁拱组合体系桥，方案三为悬索桥。经由以上原则以及设计施工等诸多方面考虑后，确定预应力混凝土连续梁桥为最终设计方案。本预应力混凝土连续梁桥共分为三跨（30m+50m+30m）主跨50m，边跨对称30m；主梁采用单箱单室预应力混凝土箱梁，跨中梁高为1.5m，支座处梁高为2.8m，截面高度按二次抛物线形式变化；桥面净宽为7+2×1.5m；设计荷载为公路-Ⅰ级。在设计中，运用了桥梁设计软件Midas建立桥梁模型，并对桥梁恒载、活载及徐变内力进行分析计算，得出预应力钢束的预估值。最后对主梁的应力、变形等进行验算。经分析比较及验算表明该设计计算方法正确，内力分布合理，符合设计任务的要求。关键词：桥梁设计  预应力混凝土  箱梁  变截面连续梁  Midas桥梁模型。本设计为K70+364.8胜利河桥设计，相关设计资料及参数如下：1．设计桥梁的桥位地形及地质图一份；2．设计荷载：公路-Ⅰ级??；人群：3.5kN/m2；3．设计时速：60km/h；4．桥面宽度：净-7+2×1.5(人行道)；5．桥面横坡：1.5%；6．通航等级：Ⅳ-(4)。方案比选本桥的设计是根据设计任务书的要求和《公路桥规》的规定，本着“安全、实用、经济、美观”的八字原则，提出了三种不同的桥型方案进行比较和选择。方案一为预应力混凝土连续梁桥，方案二为梁拱组合体系桥，方案三为悬索桥。经由以上原则以及设计施工等诸多方面考虑后，确定预应力混凝土连续梁桥为最终设计方案。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

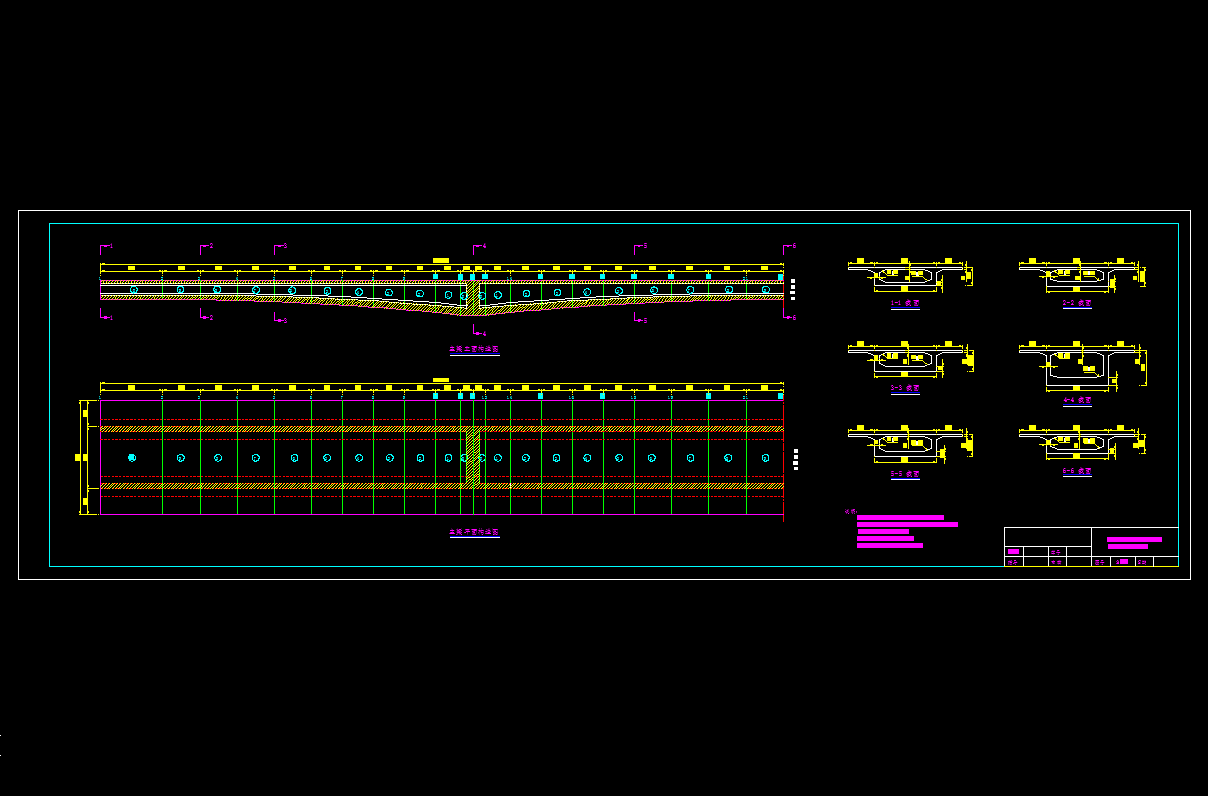

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
