资料简介： 摘要，展望未来，我国能否在本世纪中叶基本实现现代化，相当大的程度上取决于能源。电力工业是国民经济的基础，是重要的支柱产业，它与国家的兴衰和人民的安康有着密切的关系，随着经济的发展和现代工业的建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。变电站作为电能传输与控制的枢纽必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。本设计讨论的是220kV变电站电气部分设计（一次系统），首先根据原始资料进行分析，负荷计算选择主变压器，然后在此基础上进行主接线设计，再进行短路计算，导体和电气设备的选择，最后进行防雷接地设计。关键词：变电站； 负荷计算； 短路电流； 设备选择；

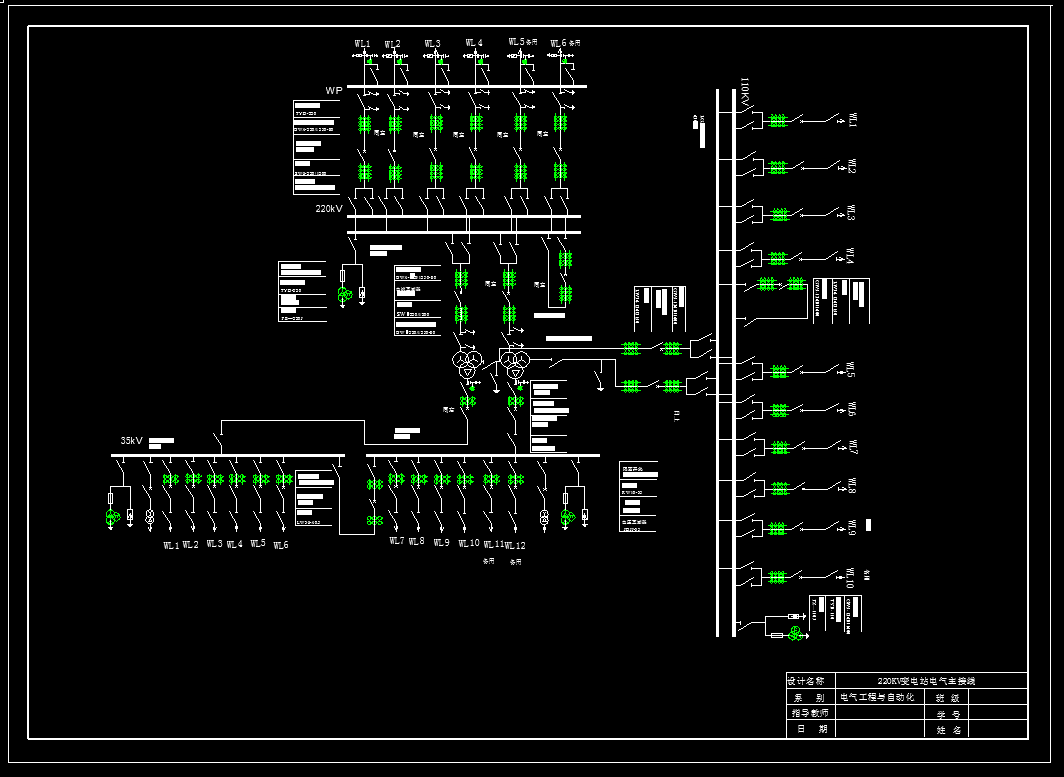

220kV侧采用双母带旁路母线接线形式，具有比双母线可靠性更高的接线方式，出线6回（其中2回备用），多装了价高的断路器和隔离开关，增加了投资，然而这对于接于旁路母线的线路回数较多，并且对供电可靠性有特殊需要的场合是十分必要的。110kV采用双母线接线，出线10回。35kV侧采用单母线分段接线，出线12回。
枢纽变电所﹑总容量为60MVA及以上的变电所﹑装有水冷却或强迫油循环冷却的主变压器以及装有同步调相机的边点所，均装设两台所用变压器。采用整流操作电源或无人值班的变电所,装设两台所用变压器,分别接在不同等级的电源或独立电源上。如果能够从变电所外引入可靠的380V备用电源，上述变电所可以只装设一台所用变压器。500kV变电所装设两个工作电源.当主变压器为两台时,可以分别接在每一台主变压器的第三绕组上。两台所用变压器的容量应相等,并按全所计算负荷来选择.当建设初期只有一台主变压器时,可只接一台工作变压器。设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料 图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料 |
