    14层框剪大厦建筑电气强弱电毕业设计(图纸+计算书)

    资料分类:土木工程设计资料 - 电气毕业设计范文参考资料 | 发布形式:资料共享 | 更新时间:2017-07-06 显示全部楼层

    电气设计_14层框剪大厦建筑电气强弱电
    14层框剪大厦建筑电气强弱电

    资料分类:电气设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:毕业设计开题报告+毕业设计计算书+毕业设计图纸

    DOC文档文件为doc格式,用WORD打开
    DWG图纸文件为dwg格式,用CAD打开

    资料介绍

    资料简介:

      摘要,本设计的主要内容包括电力、照明、防雷接地、消防联动、电视电话、网络等系统,以及配电系统、负荷计算、供电电源和电压的选择和设备选型。其中电力系统主要包括确定电压等级、供电方式,照明系统主要包括照度计算灯具选择及插座数量的确定,防雷接地系统包括防雷等级及各种防雷措施,接地选择和测试方法,消防系统主要包括探测器和报警按钮的选择及布置。弱电主要是做好预留预埋,由其他部门施工调试。负荷计算主要是确定导线截面、型号和断路器等配电设备的选型。关键词语: 电力系统  照明系统  防雷接地系统  消防系统  弱电系统本工程属于三类高层的民用商住楼,设计采用二级负荷,其中公用照明、消防中心、消防泵房、消防电梯、及风机均采用双回路供电。
      为保证供电可靠性,本建筑物电源由市电引来两路独立的10KV高压电源,采用电缆埋地敷设方式,向本建筑物变配电室供电,两路电源同时供电,互为备用。其中G1柜为照明柜,G2柜为动力柜,G1为G2备用,。为了保证供电可靠性,现代高层建筑至少应有两个独立电源,具体数量应视负荷大小及当地电网条件而定。两路独立电源运行方式,原则上是两路同时供电,互为备用。保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。本工程配电采用分区树干式(详见图纸配电系统图一2.3.1高压配电系统:现代高层建筑均是采用两路独立的10KV电源同时供电。一般高压采用单母线分段,自动切换,互为备用。母线分段数目,与电源进线回路数相适应。只有当供电电源为一主一备时,才考虑采用单母线不分段的结线。电源进线几乎全部采用电缆进线。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /

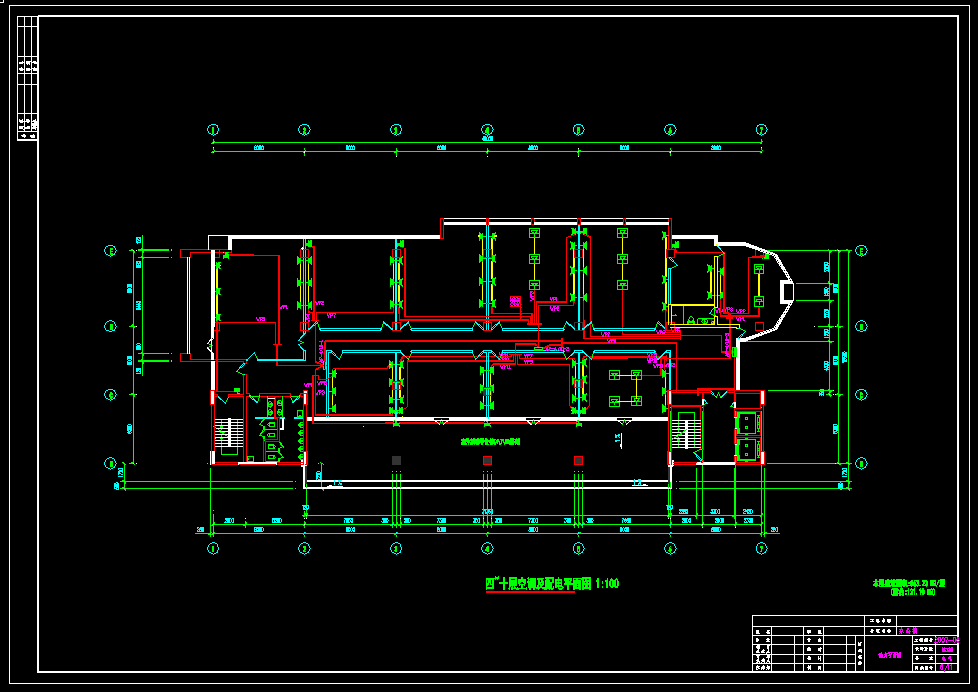

    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
    电气毕业设计-14层框剪大厦建筑电气强弱电毕业设计(图纸+计算书)(12)

    在线内容试读展示已结束,下载资料使用学习更方便
