    全长295m预应力混凝土连续刚构桥毕业设计(图纸+计算书)

    资料分类:土木工程设计资料 - 桥梁毕业设计范文参考资料 | 发布形式:资料共享 | 更新时间:2017-07-06 显示全部楼层

    桥梁设计_295m预应力混凝土连续刚构桥
    295m预应力混凝土连续刚构桥

    资料分类:桥梁设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:毕业设计计算书+毕业设计图纸

    DOC文档文件为doc格式,用WORD打开
    DWG图纸文件为dwg格式,用CAD打开

    资料介绍

    资料简介:

      预应力混凝土连续刚构桥,第一部分方案简介及上部结构尺寸拟定。一.本设计经方案比选后,桥跨布置为:全桥采用 80 米+135 米+80 米预应力 混凝土变截面连续刚构结构,,全长 295 米。上部结构桥面宽采用净-9+2*1.5 m。截面形式采用单箱单室。二.桥型布置 1. 主跨径的拟定,主跨径定为 135m,边跨采用 0.59 倍的中跨径 80m,桥梁全长为: 80+135+80=295(m)2.顺桥向梁的尺寸拟定(1) 墩顶处梁高:根据规范,梁高为 1/16~1/20L,取 L/18.75, 约取偏安 全的 7.2 m。(2) 跨中梁高:根据规范,梁高为 L/45,即 3.0 m。(3) 梁底曲线:选用二次抛物线。 以跨中梁底为原点,曲线方程:Y=-0.0011008X2。横桥向的尺寸拟定,根据任务书规定,行车道为净-9m,另外两边各有宽 1.5m 的人行道。顶板厚取 28cm;跨中处底板厚 32cm,以便布置预应力束,支点处底板厚为120cm,中间底板板厚成抛物线性变化;腹板厚度由于要布置预应力钢束锚头,故 采用 70cm;顶板承托尺寸采用 45cmX45cm 和 30cmX60cm,底板承托尺寸采用 45cm×45cm;横隔板共设 4 道,两支点各两道,厚度取 100cm,板上留有人孔,尺寸为200cm×200cm。
      桥面铺装:根据《桥梁工程》(上)选用 8cm 厚的防水混凝土作为铺装层,上 加 2cm 厚的沥青混凝土磨耗层,共计 10cm 厚。
      桥面横坡:根据规范规定为 1.5%~3.0%,取 2.0%,该坡度由箱梁顶板坡度控制。 5.下部构造桥墩采用双薄壁形式,桥墩壁厚 3.0 米,宽 7 米,两壁中心距为 7 米。。 基础均为桩基础。桥台为埋置式桥台,放置在基岩上。
      三.施工要点及注意事项 1.桥梁上部采用挂篮悬臂浇注施工,施工时要对称浇注,应注意立摸高程的合理设置,准确控制悬浇高程,主梁边中跨合拢高差应控制在1cm 以内。 2.施工后的主梁备用预应力束孔处理如下:顶板束孔灌浆封填,底板束孔留下备用,但不穿预应力束。 3.箱梁悬浇施工时在底板上的施工孔不封堵,作为箱梁的通气孔。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /

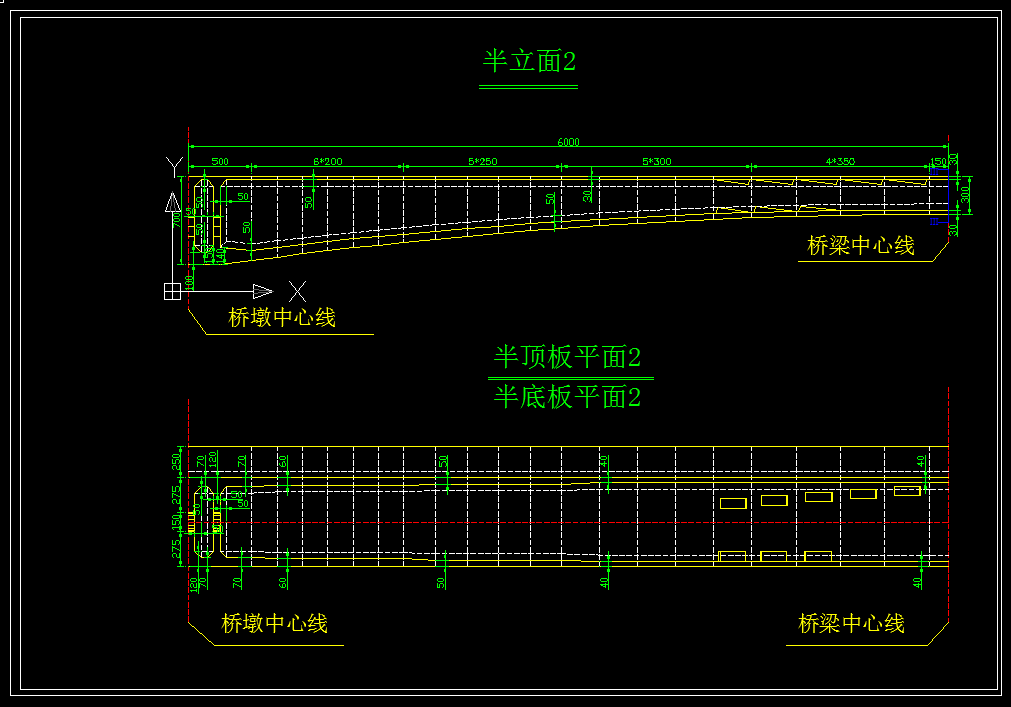

    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
