    化工厂35kV总降变电所毕业设计(图纸+计算书)

    资料分类:土木工程毕业设计 - 电气毕业设计 | 发布形式:资料共享 | 更新时间:2017-07-06 显示全部楼层

    电气毕业设计_化工厂35kV总降变电所
    化工厂35kV总降变电所

    资料分类:电气毕业设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:毕业设计图纸+毕业设计计算书

    保障资料完整可正常打开使用学习
    保证文件内容与展示内容保持一致
    安装免费远程安装Office/CAD软件
    服务提供资料下载建议免费咨询服务

    资料介绍

    资料简介:

      摘要,本文详细介绍了化工厂35kV总降变电所的设计。文中对主接线的选择、高压设备的选择、负荷计算、短路电流计算,各种继电保护选择和整定计算皆有详细的说明。特别对主接线的选择,变压器的选择,还有一些电气设备如断路器、电流互感器、电压互感器等的选择校验作了详细的说明和分析。其中还对变电所的主接线,平面布置,高低压侧的一些保护装置等通过CAD制图直观的展现出来。  本次设计的内容紧密结合实际,通过查找大量相关资料,设计出符合当前要求的变电所。设计中除采用了一些固定方式的保护和常规保护外,还采用微机保护,通过电力监控综合自动化系统,可以使变电站内值班人员或调度中心的人员及时掌握变电所的运行情况,直接对设备进行操作,及时了解故障情况,并迅速进行处理,达到供电系统的管理科学化、规范化、并且还可以做到与其他自动化系统互换数据,充分发挥整体优势,进行全系统的信息综合管理。在本次设计中,得到了学校老师、同学的耐心指导和大量帮助,在此对他们表示衷心的感谢和崇高的敬意。关键词: 短路电流计算,继电保护,断路器,微机保护
      本次设计为化工厂 35 kV 总降变电所。变电站设计原始资料所址:化工厂。供电电源:由区域变电所二路35kV架空线(1#、2#线)至变电站后转为电缆线供给本站,线长3 Km。变电站35kV母线最大运行三相短路容量S =800MVA,S =600MVA。操作电源:直流220V。电能计量:采用高供高计,两路35kV进线各设置计量专用的电流、电压互感器及计量屏。两台所用变设计量用电度表。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /

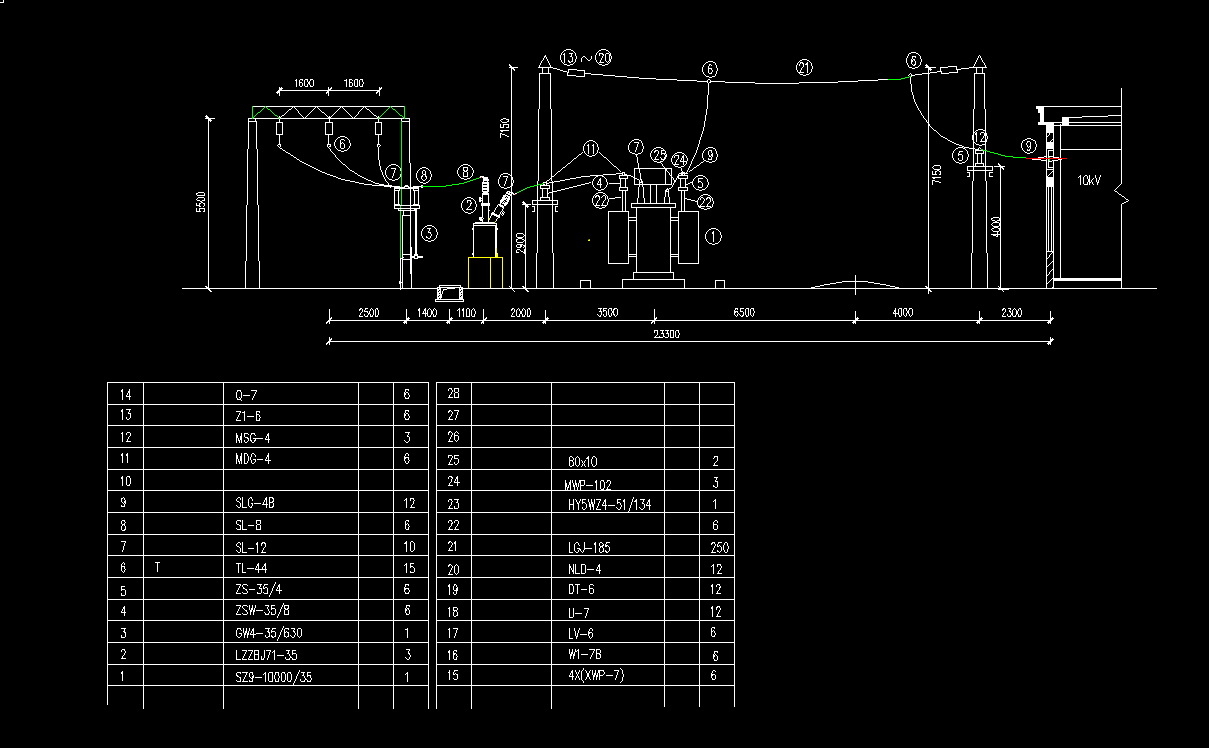

    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
