4层框架结构教学楼建筑结构设计（图纸+计算书） [面积5300]

资料简介：

　　摘要,本工程为教学楼设计，整个设计包括结构与施工两个部分。首先进行教学楼的结构设计，进行结构设计时，首先是进行结构布置和选型，本工程选用钢筋混凝土框架结构。计算时选取横向框架，首先确定计算单元和计算简图，估算梁柱尺寸，统计竖向荷载，包括永久荷载和活荷载，运用二次分配法和求解D值法计算地震荷载作用下的框架内力，并演算水平侧移是否满足要求。在完成所有荷载作用下的内力计算后，进行内力组合，经过调整，对梁柱截面配置钢筋，并考虑构造要求；完成主体框架计算后，设计楼板、楼梯。四层楼面板及三层楼梯，那弹性理论计算，采用分离式配筋，楼梯采用现浇折板式楼梯；最后完成结构施工图。关键词：框架结构；梁柱；二次分配法；D值法；楼梯
本工程属于丙类建筑，根据《建筑抗震设计规范》GB50011-2001第105条，按本地区设防烈度采取抗震措施。
　　本建筑高H=15.600m，局部高H=16.600m，属多层建筑，采用框架结构，现浇梁、板及柱，现浇板式楼梯；根据《建筑抗震设计规范》GB50011-2001第6.2.1条，框架抗震等级为三级。根据地质报告，拟采用柱下十字交梁基础。基础埋深-2.50m，基础顶面标高为-1.30m。混凝土：主体结构梁、柱、板均采用C30级；构造柱、圈梁及过梁均采用C30级。钢  筋：HPB300级钢（A）；HRB335级钢（B）。焊  条：采用E43及E50型。抗震及抗风措施：填充墙在门口标高处设抗震带一道。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

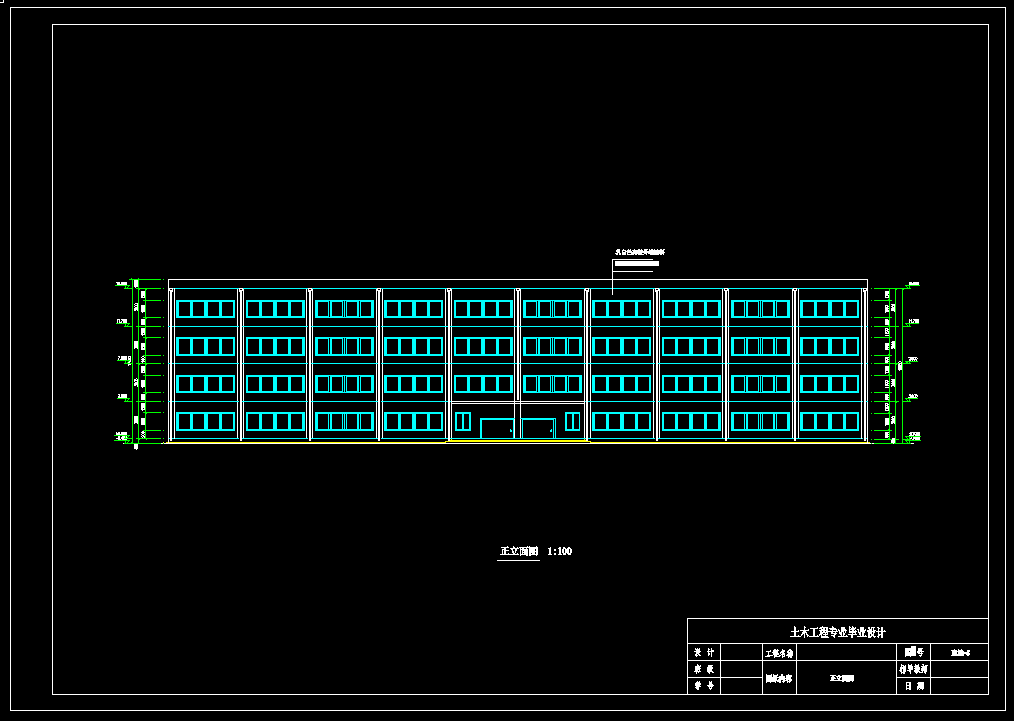

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
