全长73m钢筋混凝土简支T梁毕业设计（图纸+计算书）

资料简介：

　　采用中华人民共和国交通部颁发的《公路工程技术标准》规定的标准。设计荷载：汽车----20级，挂车---100   人群：3KN/m2。桥梁纵断面设计，跨径：7+3×20+6m,全长73.12m ，桥面纵坡为0.92%，详见图S-01：梁桥平纵断面图。桥梁横断面设计1、桥面宽度：行车道2×7m，2、人行道宽度：2×0.25m +2×1.0m3、横向路拱度：2%。4、栏杆：钢筋砼栏杆，高1.2m，。详见图S-02：梁桥横断面图。平面布置设计本桥采用正交，详见图S-01：梁桥平纵断面图。结构形式及基本尺寸1、上部结构：20m跨钢筋砼简支T梁，每跨9片，沿主梁纵向布置5根横隔梁。标准跨径：Lb=20.0m(墩中心距离)，计算跨径：19.5m(支座中心距离)，主梁全长：19.96m(梁伸缩缝宽4cm)，桥墩形式：重力式桥墩桥台形式：重力式桥台。

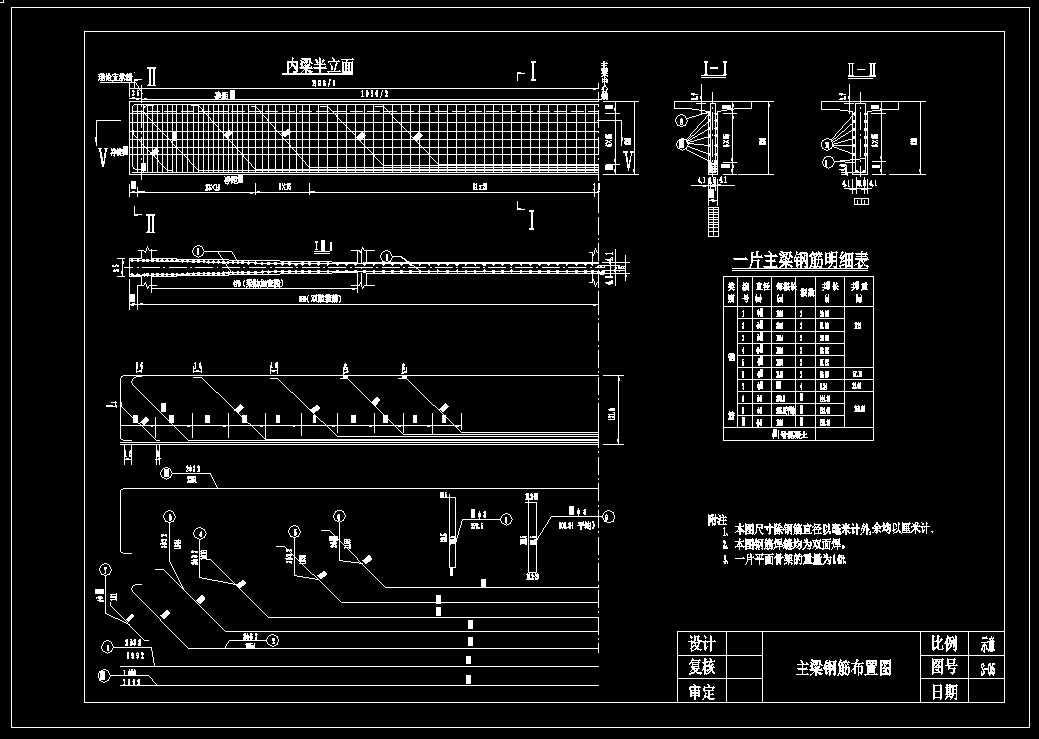

　　本毕业设计包括：毕业设计计算书、梁桥平纵断面图、梁桥横断面图、行车道板钢筋布置图、主梁一般布置图、主梁钢筋布置图、梁桥桥墩构造图、梁桥桥台构造图。
