    4层框架结构中学宿舍楼结构设计(结构图+计算书)[面积3000]

    资料分类:土木工程毕业设计 - 建筑结构毕业设计 | 发布形式:资料共享 | 更新时间:2017-07-11 显示全部楼层

    建筑/结构设计_4层框架结构中学宿舍楼
    4层框架结构中学宿舍楼

    资料分类:建筑/结构设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:计算书+结构图纸

    保障资料完整可正常打开使用学习
    保证文件内容与展示内容保持一致
    安装免费远程安装Office/CAD软件
    服务提供资料下载建议免费咨询服务

    资料介绍

    资料简介:

      摘要,该工程为框架结构,主体为四层,该地区抗震设防烈度为7度,第一分组,场地类别为I类场地。主导风向为西南,基本风压0.65kN/m,基本雪压0.45 kN/m2。楼﹑屋盖均采用现浇钢筋混凝土结构。本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范,认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
      本设计主要进行了结构方案中横向框架第6轴抗震设计。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。接着计算竖向荷载(恒载及活荷载)作用下的结构内力。是找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算,本设计采用桩基础,对基础承台进行了受力和配筋计算。手工计算完毕后,用结构分析软件PKPM进行了整体框架计算。设计成果包括计算书和施工图纸两部分。关键词:框架结构  抗震设计  荷载计算  内力计算  计算配筋。
      工程名称:宿舍楼框架结构设计,工程概况:四层混凝土框架填充墙结构,建筑面积约3000m2,楼板及屋盖均采用现浇钢筋混凝土结构,楼板厚度取120mm,填充墙采用加气混凝土砌块。建筑总高为16 m,共四层,每层高3.6米(底层3.9m),室内外高差0.45 m。气候条件:夏季主导风向为南风,冬季主导风向为北风.,基本风压w0=0.65kN/m2,基本雪压S0=0.4 kN/m2。地质条件:工程地质条件及水文资料:表层为耕植土,厚度0.5~0.7米,其下为粉质粘土层中,,,该地区地层的承载力足够高,地基土承载力为地下水位足够低, 地下水对一般建筑材料无侵蚀作用,不考虑土的液化。场地情况:场地平坦,无障碍物,地下无古代建筑,用地四周无住宅区。抗震设防烈度为7度,建筑安全等级二级,建筑设计基准期为50年。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /
    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料

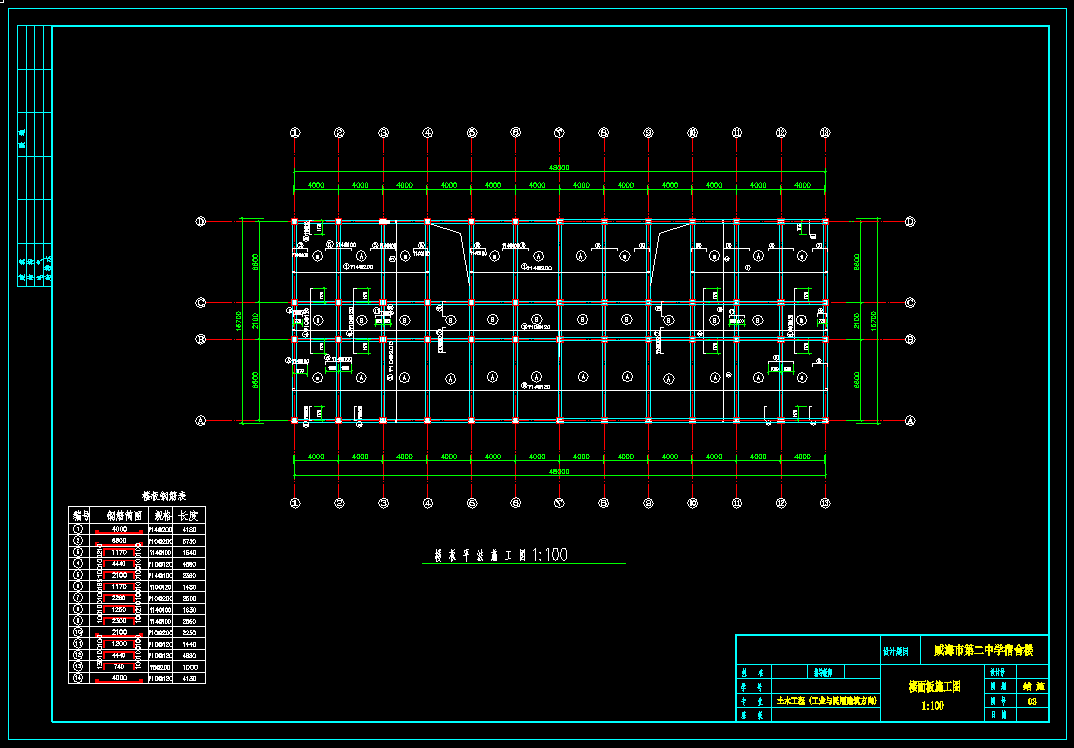

    4层框架结构中学宿舍楼结构设计(结构图+计算书)[面积3000] -图10

    内容试读展示已结束,下载完整资料使用学习更方便
