花园小区外网采暖给排水毕业设计（图纸+计算书）

资料简介：

　　摘要，本次设计地点范围为小区外网设计。设计的主要内容为: 集中采暖系统，小区给水系统（有生活给水系统、消防给水系统），排水系统（包括污水排水、雨水排水）。　　供暖系统: 随着人们生活水平的提高，集中供热被越来越多地采用，采用集中供暖可以减少能量的浪费,提高供热效率,减少环境污染,利于管理.同时采用集中供热可提高供热质量,提高人们的生活质量.但是在以往的设计中,由于外网与内网的配合往往出现缝隙,使得各个建筑物的资用压头与实际需要的出现偏差,使系统水力失调, 浪费了大量的热量,而供热效果却不甚理想.本次设计要求解决这一问题,使得系统的平衡性有一个较大的提高,减少系统的失调损失,节省燃料和电、水的消耗,并提高供热质量。给水系统：分为生活给水和消防给水系统，其中其生活和消防的总用水量由卫星路上的市政管网提供，小区内设室外消火栓且管网承环状。排水系统：本小区污水与雨水采用分流制，分别排入市政的管网，污水管和雨水管的管材均采用承插式钢筋混凝土管. 钢筋混凝土管采用橡胶圈接口。关键词：供热效率；换热站；消防；分流制。
　　设计中的热力网型式采用枝状网。本设计选用水-水板式换热器，板式换热器具有很多优点如换热效率高、通用性强、结构紧凑、投资费用低、热回收效率高、降低耗水量等优点。换热器的容量和台数应根据采暖、通风、生活的热负荷选择，一般不设备用。但当任何一台换热器停止运行时。其余设备应满足60%～75%热负荷需要。本设计选用3台相同规格的换热器。型号为: BR0. 2-1.6-100-E型。

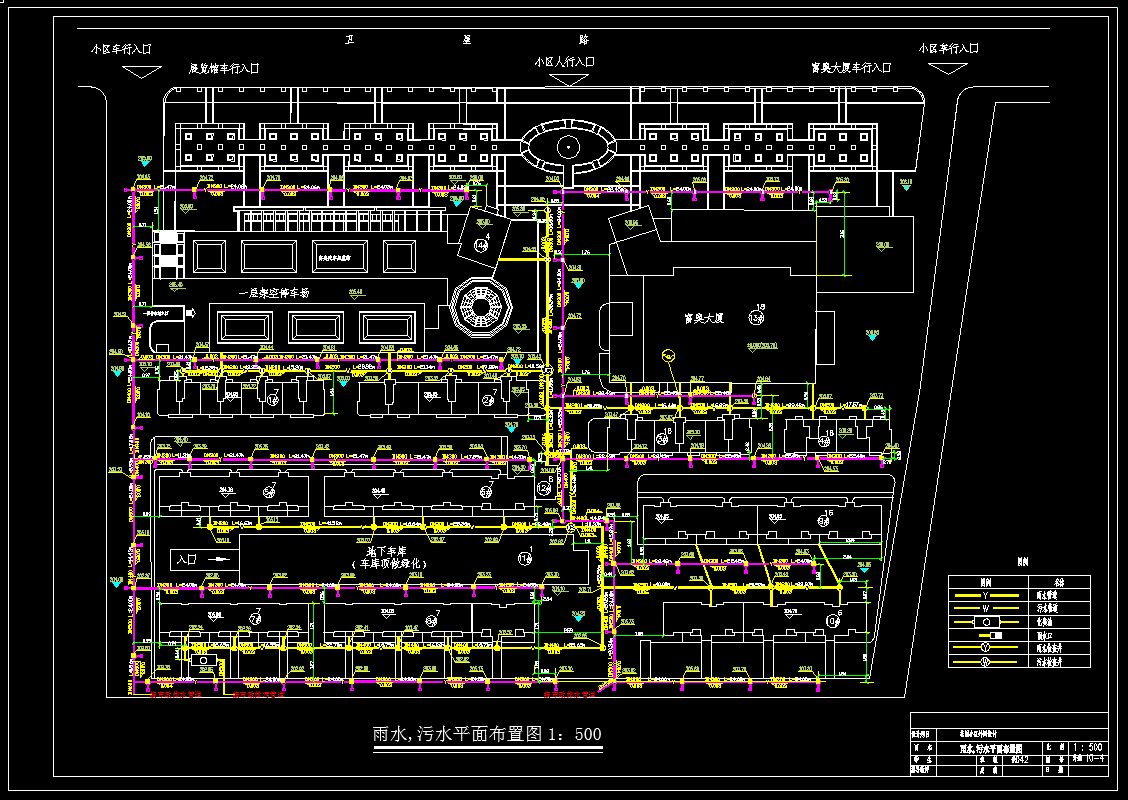

　　本毕业设计包括：外网设计图、污水水力计算表、雨水水力计算表、水力计算草图、计算书。
