小区外供热管网工程毕业设计（图纸+计算书）

资料简介：

　　摘要，建筑小区是现代城市的重要组成之一，搞好小区的规划、建筑，各种配套设施是其重要关键。
　　本工程为小区外供热管网工程设计，该小区的原始地貌为黄泛冲积平原地貌，地形平坦，后经人工改造，地表有起伏。本小区共有20栋建筑,其中1#、8#、9#和21#建筑为10层的高建筑,底二层都为商用型的公共建筑。其它的都为低于7层的建筑。其中2#建筑为2层的公共建筑(小区活动中心),16#和20#为办公型的公共建筑。本工程的方案设计追求的是安全性，可靠性，可操作性和经济性。在产品的选择上，优先选用性能好，功能齐全的产品，以保证本设计的先进性。建筑小区的给水排水及热网工艺由于小区位置、地形、作用的不同而均不同，有其独特之处，故称城市与建筑的交界处。本工程设计说明书共分六章，较为详细的阐明了本设计的设计原则、设计依据、设计方案的布置过程；整个小区供热、生活给水、消防、污排水及雨排水的设计计算过程和供热换热站设计及其设备的选择过程。关键词：小区；外网；工程；建筑
　　本设计供热管网的方案布置，首先选择换热站在小区的位置，经过热负荷的计算可看出本小区总热负荷不大，故流量也不大，换热站的量完全能满足此小区，考虑到附近小区也可以从此换热站供给，同时本小区热负荷集中在靠北的几栋高层建筑，故本设计换热站设置在本小区的东北角方向上考虑可能同时供给本小区东边小区。然后分别由换热站分为高、低两区管网供给本小区，高区管网供给建筑7层以上的楼层，而以下的都由低区管网供给。为了节省管材，建筑的入户管统一都尽量靠东侧布置。
　　本毕业设计文件包括：毕业设计计算书、设计图纸、设计表格。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

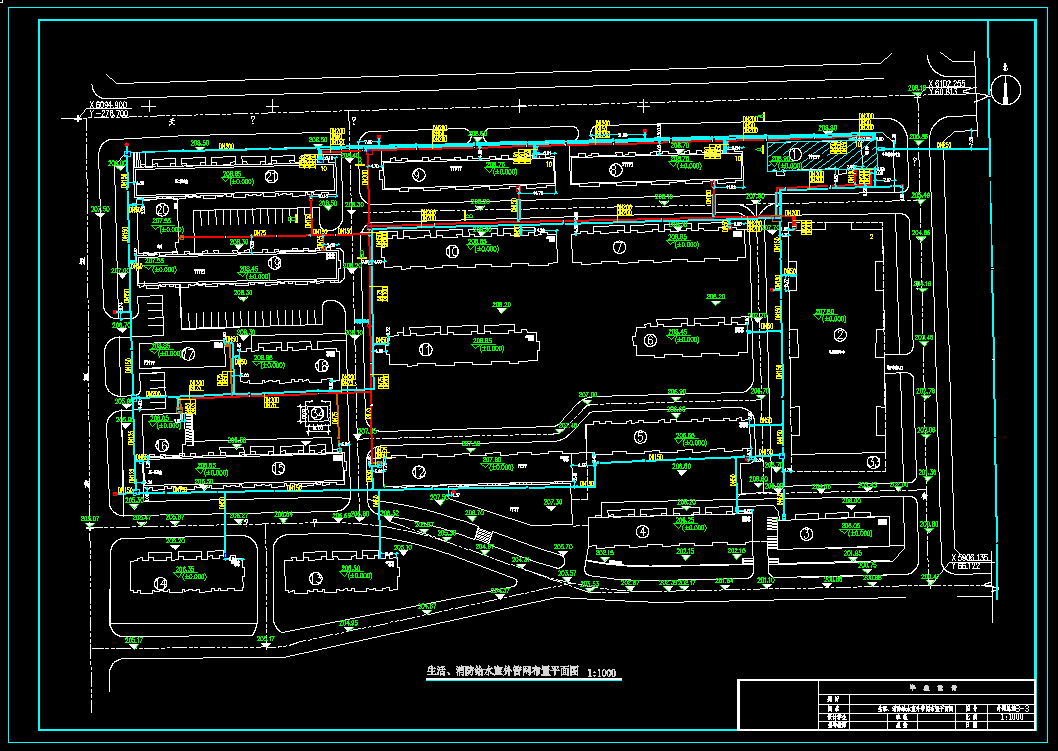

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
