    4层框架结构幼儿园建筑结构毕业设计(计算书+图纸)[面积2320]

    资料分类:土木工程设计资料 - 建筑结构毕业设计范文参考资料 | 发布形式:资料共享 | 更新时间:2017-08-08 显示全部楼层

    建筑/结构设计_4层框架结构幼儿园
    4层框架结构幼儿园

    资料分类:建筑/结构设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:结构计算书+建筑图纸+结构图纸

    DOC文档文件为doc格式,用WORD打开
    DWG图纸文件为dwg格式,用CAD打开

    资料介绍

    资料简介:

      随着教育观念的发展,教学建筑的功能也随之产生变化,即在大小不同的功能空间中,有机地穿插实验室、机房和语音教室等。许多新型的高校教学建筑虽仍以教室为核心,但配备有储藏室、办公室等。本次设计的是宁波北仓郭巨幼儿园结构设计,根据建筑物所在的地理位置、周边的环境、地质条件以及学校建筑群的整体效果,同时还考虑到教学楼的主要组成结构和教学楼的功能要求,教学楼采用“一”字型的框架结构。“一”字型的教学楼给人简洁明了的感觉,立面形成高大明快的的感觉、形成成排的窗户。同时,框架结构适合教室大空间的要求。关键词:发展趋势;设计思路;功能分区;体型设计;结构造型;人流量;设计亮点。
      本建筑采用大开间,为了使结构的整体刚度较好,屋面、楼面、楼梯等采用现浇结构,基础为柱下独立基础。结合本建筑的平面、立面和剖面情况,本建筑的柱距为。根据结构平面布置,本建筑除个别板为单向板外,其余均为双向板。双向板的厚度,本建筑的楼面板和屋面板的厚度均取。本建筑中,横向框架的间距均为,荷载基本相同,可选用一榀框架进行计算与配筋,其余框架可参照此榀框架进行配筋。现以B轴线的KJ-B为计算单元。框架的计算单元如图2.1所示。框架柱嵌固于基础顶面,框架梁与柱刚接。对于各层柱的截面尺寸不变,故梁跨等于柱截面型心轴线之间的距离。底层柱高从基础顶面算至二层楼面,室内外高差为-0.45m,基础顶面至室外地坪取-0.65m,故基础顶标高至+0.000的距离定为-1.10m,二层楼面标高为3.6m,故底层柱高为4.7m,其余各层柱高从楼面算至上一层楼面(即层高),故二三层为3.6m,顶层为4.5m由此可绘出框架的计算简图。
      本毕业设计文件包括:毕业设计结构计算书、毕业设计建筑结构图纸。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /

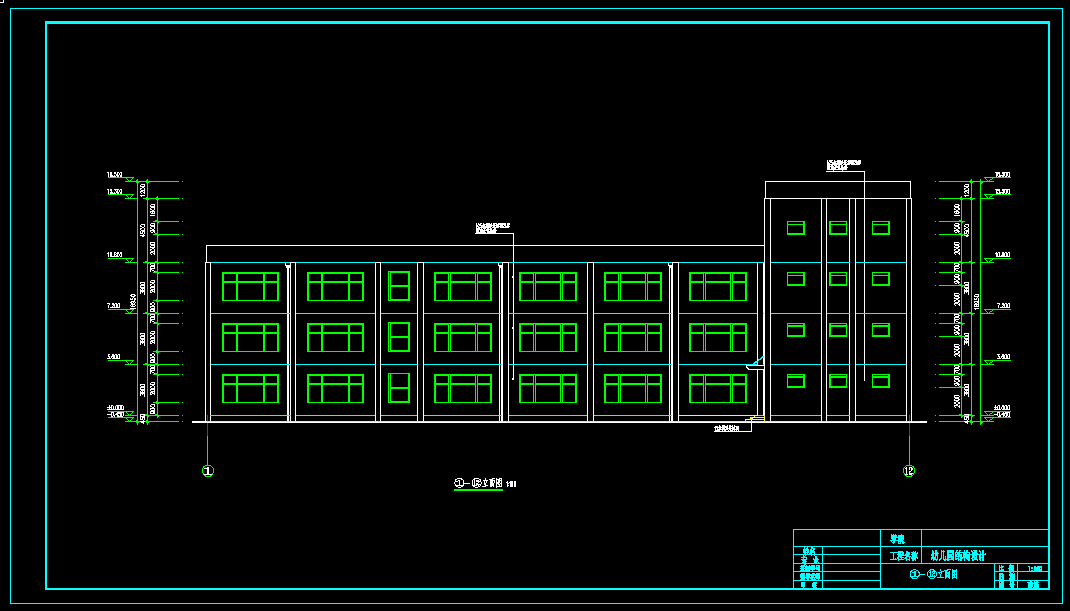

    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
