    跨径50m预应力混凝土T形梁桥设计(计算书+图纸)

    资料分类:土木工程设计资料 - 桥梁毕业设计范文参考资料 | 发布形式:资料共享 | 更新时间:2019-04-12 显示全部楼层

    桥梁设计_跨径50m预应力T形梁桥
    跨径50m预应力T形梁桥

    资料分类:桥梁设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:计算书+图纸

    DOC文档文件为doc格式,用WORD打开
    DWG图纸文件为dwg格式,用CAD打开

    资料介绍

    资料简介

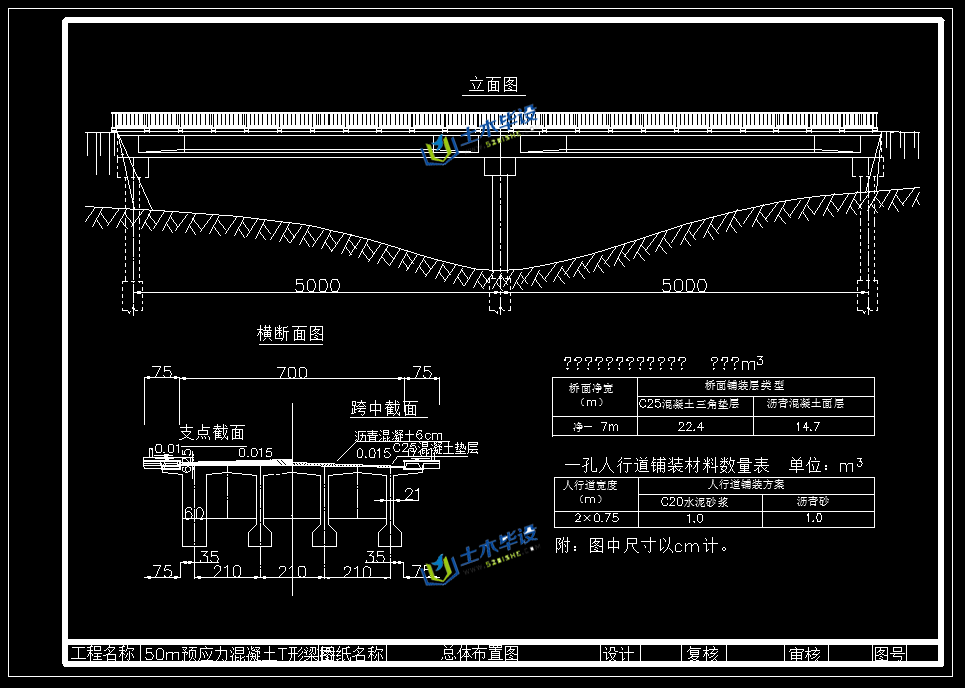

      本设计为两跨预应力混凝土简支桥梁。桥面净宽7+2×0.75米,桥下净空5米,跨径为50米。本设计分为以下几个部分:(1)桥面板的设计。综合各种因素,本桥采用预应力T型简支梁,预应力T型简支梁具有安装重量轻、跨度大等优点,适用于大中跨度桥梁。桥面采用4片宽度为2.1米,梁高为2.8米,跨度为49.96米的预应力T型梁。这次的预应力混凝土简支梁桥的设计以后会在我们的工作中常接触到,这就为我们以后的工作奠定了一定基础。这次的设计是我们所学的所有科目的综合体现,也为我们更好的掌握知识提供了机会。本设计为2×25m预应力混凝土简支T梁桥,桥梁总长为50m,桥面宽度为净14+2×1.75m,活荷载为公路一级荷载,预应力钢束采用钢绞线,1×7标准型。恒载为结构自重和桥面铺装及栏杆的自重,桥下净空为5m。要求完成主梁截面的设计、主梁及横隔梁内力计算、支座设计及下部结构设计。第一部分是桥梁的上部结构计算,分为主梁,横梁和行车道板的计算,配筋和验算。计算采用极限状态法,假设桥梁的各个截面在最不利的荷载作用下,进行各个构件的设计和验算,在满足其承载力的前提下做到所用材料最省。支座的计算,支座的作用是将上部结构的荷载顺适、安全地传递到桥墩台上去,同时保证上部结构在荷载、温度变化、混凝土收缩等因素作用下的自由变形,这就要求它具有足够的竖向刚度和弹性,能将桥梁上部结构的全部荷载可靠地传递到墩台上,经分析研究决定采用板式橡胶支座。第二部分是桥梁下部结构的计算,包括下部结构和基础布置,盖梁¬,桥墩和桩的设计,考虑到上部结构的荷载作用性质和下部地基条件决定用双桩式桥墩和钻孔灌注桩。

    /

    在线内容试读展示已结束,下载资料使用学习更方便
