    [给排水设计] 城市污水处理厂工艺毕业设计(图纸+计算书)

    资料分类:土木工程毕业设计 - 给水排水设计 | 发布形式:资料共享 | 更新时间:2017-09-16 显示全部楼层

    给水排水设计_城市污水处理厂工艺
    城市污水处理厂工艺

    资料分类:给水排水设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:图纸+计算书+任务书+开题报告

    保障资料完整可正常打开使用学习
    保证文件内容与展示内容保持一致
    安装免费远程安装Office/CAD软件
    服务提供资料下载建议免费咨询服务

    资料介绍

    资料简介:

      本次设计的任务是排水系统的规划及污水处理厂的工艺设计。排水系统的体制一般分为合流制、分流制和混流制。排水体制的选择,应根据城镇的总体规划,满足环境保护的需要,结合当地的地形特点、水文条件、水体状况、气候特征、原有排水设施、污水处理程度和处理后出水利用等综合考虑确定。根据葫芦岛市的实际情况,该市排水系统选用分流制,污水通过管道送至污水处理厂进行处理,达标后排入水体。雨水就近排入水体。污水管道布置充分考虑地形坡度,减小埋深,降低造价。污水处理采用生物二级处理工艺加三级处理,即格栅-沉砂池-吸附池-中沉池-再生池-倒置A20工艺(即缺氧-厌氧-好氧工艺)-二沉池处理工艺-出水在经过絮凝池-最终沉淀池-消毒处理后排放;污泥采用浓缩-厌氧消化-机械脱水工艺进行处理,脱水后的污泥外运。本次设计的重点是污水处理工艺的选择以及处理构筑物的选型和参数的确定。
      本次通过计算污水处理厂的规模127000,占地面积290亩。污水处理工艺采用吸附再生与倒置A2O串联法,该法的同步除磷脱氮机制由两部分组成:一是除磷,污水中的磷在厌氧状态下(DO<0.3mg/L),释放出聚磷菌,在好氧状况下又将其更多吸收,以剩余污泥的形式排出系统。二是脱氮,缺氧段要控制DO<0.7 mg/L,由于兼氧脱氮菌的作用,利用水中BOD作为氢供给体(有机碳源),将来自好氧池混合液中的硝酸盐及亚硝酸盐还原成氮气逸入大气,达到脱氮的目的。设计的主要构筑物有平流沉砂池,吸附池,再生池,沉淀池,倒置A2O池,絮凝池,接触消毒池。工艺流程为:进水-格栅-泵房-平流沉砂池-吸附池-中间沉淀池-A2/O反应池-二次沉淀池-絮凝池-最终沉淀池-接触消毒池-出水。污泥处理工艺流程为:污泥-浓缩池-一级消化池-二级消化池-贮泥室-脱水机房-污泥干化场-排泥。本次设计污水处理厂投资16474.65万元,年运行费用为1367.3万元,处理每立方米污水成本为0.83元。水质达到国家污水综合排放一级标准,即SS≤20mg/l,COD≤60mg/l,BOD5≤20mg/l。处理后的污泥已基本实现了无害化,减量化,不会对环境造成二次污染。
      本毕业设计文件包括:毕业设计计算书、毕业设计图纸、任务书、开题报告。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /
    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料

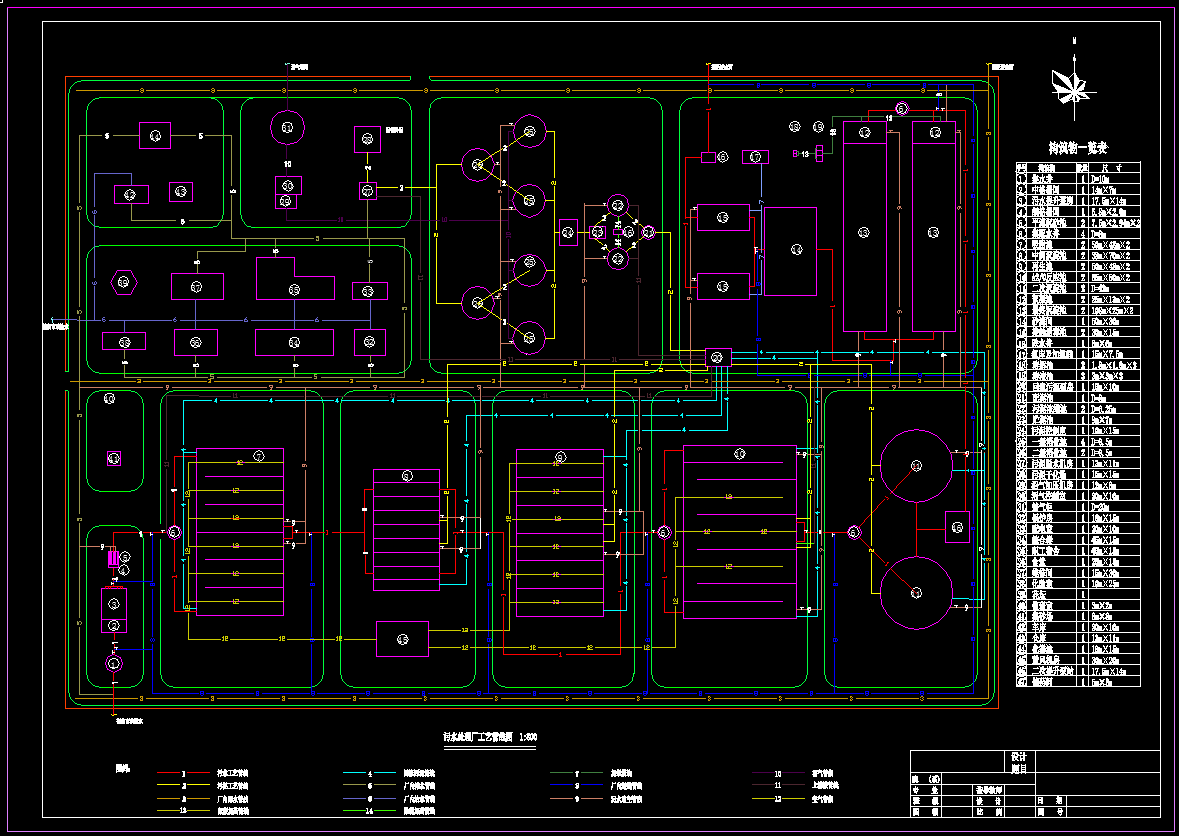

    城市污水处理厂工艺毕业设计(图纸+计算书) -图14

    内容试读展示已结束,下载完整资料使用学习更方便
