    厂房梯形钢屋架课程设计(图纸、计算书)

    资料分类:土木工程设计资料 - 土木工程课程设计范文参考资料 | 发布形式:资料共享 | 更新时间:2018-10-01 显示全部楼层

    土木课程设计_厂房梯形钢屋架设计
    厂房梯形钢屋架设计

    资料分类:土木课程设计

    资料格式:DWG DOC

    软件支持:CAD2007以上 Word2007以上

    发布形式:资料共享

    文件内容:图纸+计算书

    DOC文档文件为doc格式,用WORD打开
    DWG图纸文件为dwg格式,用CAD打开

    资料介绍

    资料简介:

      1.结构形式某厂房跨度为24m,总长120m,柱距6m,采用梯形钢屋架、1.5×6.0m预应力混凝土大型屋面板,屋架铰支于钢筋混凝土柱上,上柱截面400×400,混凝土强度等级为C20,屋面坡度为i=1:10。2.屋架形式及选材屋架跨度为24m,屋架形式、几何尺寸及内力系数如附图所示。屋架采用钢材及焊条为:钢材选用Q345钢,焊条采用E50型。3.荷载标准值(水平投影面计)①永久荷载:二毡三油防水层0.4KN/m2保温层1.0KN/m2水泥砂浆找平层0.4KN/m2预应力混凝土大型屋面板1.4KN/m2屋架及支撑自重(按经验公式q=0.12+0.011L计算)0.384KN/m2悬挂管道0.1KN/m2②可变荷载屋面活荷载标准值0.5KN/m2雪荷载标准值0.7KN/m2积灰荷载标准值0.3KN/m24.屋架的计算跨度:Lo=24000-2×150=23700mm,端部高度:h=2005mm(轴线处),h=2990mm(计算跨度处)。起拱h=50mm荷载与内力计算1.荷载计算永久荷载标准值:二毡三油(上铺绿豆砂)防水层0.4KN/m2水泥砂浆找平层0.4KN/m2保温层1.0KN/m2预应力混凝土大型屋面板1.4KN/m2屋架及支撑自重(按经验公式q=0.12+0.011L计算)0.384KN/m2悬挂管道0.1KN/m2;总计:3.684KN/m2可变荷载标准值:雪荷载0.7KN/m2大于屋面活荷载标准值0.5KN/m2,取0.7KN/m2积灰荷载标准值0.3KN/m2;总计1.0KN/m2永久荷载设计值:1.35×3.684=4.973KN/m2可变荷载设计值:1.4×1.0=1.4KN/m22.荷载组合设计屋架时,应考虑如下三种荷载组合:(1)全跨永久荷载+全跨可变荷载屋架上弦节点荷载F=(4.973+1.4)×1.5×6=57.361KN(2)全跨永久荷载+半跨可变荷载屋架上弦节点荷载F1=4.973×1.5×6=44.757KNF2=1.4×1.5×6=12.6KN(3)全跨屋架和支撑自重+半跨大型屋面板重+半跨屋面活荷载屋架上弦节点荷载F3=0.384×1.35×1.5×6=4.667KNF4=(1.4×1.35+1.4×0.7)×1.5×6=25.83KN3.内力计算本设计采用图解法计算杆件在单位节点力作用下各杆件的内力系数。
      本课程设计文件包括计算书、图纸,供参考。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /

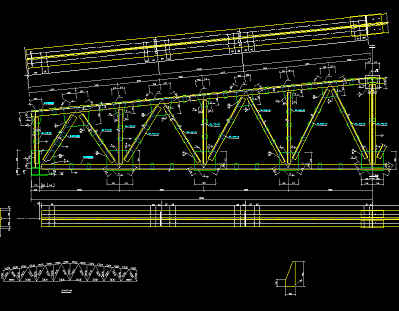

    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
    土木工程课程设计-厂房梯形钢屋架课程设计(图纸、计算书)(2)

    在线内容试读展示已结束,下载资料使用学习更方便
