    某城市给水管网初步设计(图纸、计算书)

    资料分类:土木工程毕业设计 - 土木工程课程设计 | 发布形式:资料共享 | 更新时间:2018-10-14 显示全部楼层

    土木课程设计_某城市给水管网初步设计
    某城市给水管网初步设计

    资料分类:土木课程设计

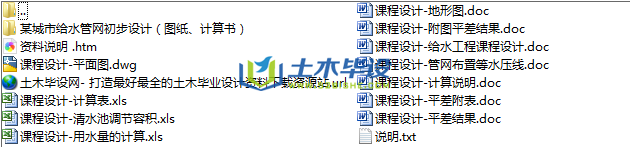

    资料格式:DWG DOC XLS

    软件支持:CAD2007以上 Word2007以上  Excel2007以上

    发布形式:资料共享

    文件内容:图纸+计算书

    保障资料完整可正常打开使用学习
    保证文件内容与展示内容保持一致
    安装免费远程安装Office/CAD软件
    服务提供资料下载建议免费咨询服务

    资料介绍

    资料简介:

      工程概述:本设计为广东省某城市的给水管网初步设计,该城市位于广东,A河的中下游。城市分为Ⅰ、Ⅱ两个行政区,总共人口12.2万人;A河流将该城市分成两部分,每一部分都有一个工业区;城市中各工业企业对水质无特殊要求,城市楼房平均层数6层。其基本资料具体如下。设计任务1.城市给水工程规划2.        城市输水管与给水管网设计3.二级泵站设计4.图纸。第二节        给水管网布置及水厂选址该城市有一条自西向东流的水量充沛,水质良好的河流,可以作为生活饮用水水源。该城市的地势比较平坦没有太大的起伏变化。城市的街区分布比较均匀,城市中各工业企业对水质无特殊要求。因而采用统一的给水系统。城市给水管网的布置取决于城市的平面布置、水源、调节构筑物的位置、大用户的分布等。考虑要点有以下:①定线时干管延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致。干管的间距一般采用500m-800m。②循水流方向,以最短的距离布置一条或数条干管,干管位置从用水量较大的街区通过。③干管尽量靠近大用户,减少分配管的长度。④干管按照规划道路定线,尽量避免在高级路面或重要道路下通过,尽量少穿越铁路。减小今后检修时的困难。⑤干管与干管之间的连接管使管网成环状网。连接管的间距考虑在800-1000m左右。⑥力求以最短距离铺设管线,降低管网的造价和供水能量费用。输水管线走向应符合城市和工业企业规划要求,沿现有道路铺设,有利于施工和维护。城市的输水管和配水管采用钢管(管径)1000mm时)和铸铁管。
      本课程设计文件包括计算书、图纸,供参考。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /
    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
    某城市给水管网初步设计(图纸、计算书) -图7

    内容试读展示已结束,下载完整资料使用学习更方便
