    城镇排水管网工程课程设计(图纸、计算书)

    资料分类:土木工程设计资料 - 土木工程课程设计范文参考资料 | 发布形式:资料共享 | 更新时间:2018-11-04 显示全部楼层

    土木课程设计_城镇排水管网工程课程设计
    城镇排水管网工程课程设计

    资料分类:土木课程设计

    资料格式:DWG DOC XLS

    软件支持:CAD2007以上 Word2007以上  Excel2007以上

    发布形式:资料共享

    文件内容:图纸+计算书

    DOC文档文件为doc格式,用WORD打开
    DWG图纸文件为dwg格式,用CAD打开

    资料介绍

    资料简介:

      污水设计及计算说明;气象资料年平均气温15.7℃,最热月平均气温31.8℃,最冷月平均气温0.3℃,年平均降水量1127.3毫米,常年主导风向东南风,风速2.3(m/s),冰冻深度0.8m。污水工程规划(1)城区地形平坦,城镇人口密度为450cap/hm2。(2)城镇用水量标准开发区内建筑均有室内排水卫生设备,有淋浴设备,用水普及率设为100%。城镇采用分流制排水体制,各种污水由管道汇集输送,并建有一污水处理厂。(3)该开发区有工业企业,其位置见城市总体规划布置图(4)各工业企业生活污水、淋浴污水和生产废水情况。水设计流量计算;设计污水定额我国《室外排水设计规范》规定,居民生活污水定额和综合生活污水定额应根据当地采用的用水定额,结合建筑内部给水排水设施水平和排水系统普及程度等因素确定,可按当地用水定额的80%~90%计算,即排放系数为0.8~0.9;工业企业内生活污水量、淋雨污水量的确定,应与国家现行规范的有关规定协调;工业企业的工业废水量及其总变化系数应根据工艺特点确定,并与国家现行的工业用水量有关规定协调。在计算居民生活污水量或综合生活污水量时,采用平均日污水量定额和相应的总变化系数。在本设计地区,有街坊总面积为346.0344hm2;居住人口密度为450cap/公顷,则服务人口数为346.0344×450=15716cap,则本开发区为一区,中小城市。查表,可确定居民生活污水量定额为130L/(cap•d),按平均日人均用水的90%确定,为104L/(cap•d)。管网水力计算1.4.1污水管道设计参数及水力计算在进行管道水力计算时,应保证管道的设计充满度、设计流速、最小设计坡度、最小管径、以及埋深。在设计污水管道时应按非满流管设计;根据《室外排水设计规范》规定污水管渠在设计充满度下最小设计流速为0.6m/s,明渠的最小设计流速为0.4m/s;另外,为养护方便规定采用最小设计管径,污水支管最小设计管径为200mm,干管最小设计管径为300mm。在保证这些水力参数的情况下对污水主干管及一条干管进行水力分析计算,由上游开始进行各设计管段的水力计算,一般列表进行计算。污水管道水力计算表见附表四。
      本课程设计文件包括计算书、图纸,供参考。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /
    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料

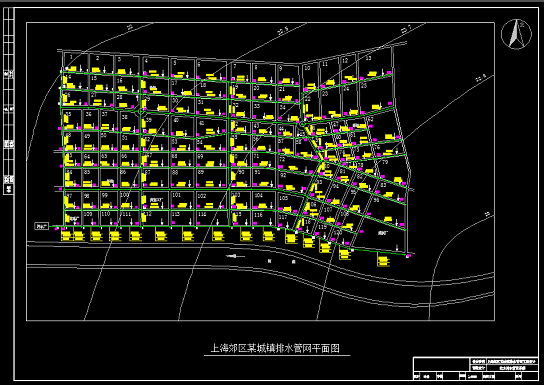

    土木工程课程设计-城镇排水管网工程课程设计(图纸、计算书)(7)
