    《钢结构设计》钢屋架课程设计(图纸、计算书)

    资料分类:土木工程毕业设计 - 土木工程课程设计 | 发布形式:资料共享 | 更新时间:2018-11-04 显示全部楼层

    土木课程设计_钢屋架课程设计
    钢屋架课程设计

    资料分类:土木课程设计

    资料格式:DWG DOC XLS

    软件支持:CAD2007以上 Word2007以上  Excel2007以上

    发布形式:资料共享

    文件内容:图纸+计算书

    保障资料完整可正常打开使用学习
    保证文件内容与展示内容保持一致
    安装免费远程安装Office/CAD软件
    服务提供资料下载建议免费咨询服务

    资料介绍

    资料简介:

      设计题目某30m跨度热加工车间钢屋架设计。设计任务与要求1.选择钢屋架的材料。2.屋架选型;确定各杆件截面形式、计算长度和节点形式。3.屋架及屋盖支撑的布置及布置图;4.荷载计算及内力分析;5.各杆件截面设计(包括计算过程和非拷贝的计算简图)。6.节点设计(包括支座设计。包括计算过程和非拷贝的计算简图)。7.设计要求(1)完成计算书一套(应有封面和目录)。(2)按制图规范绘制钢屋架施工图(电子拷贝图不能计分)及材料表。(3)计算书书写工整,图纸布局均匀、图面整洁,线型正确,比例适当。8.最晚放假前2周,提交纸质文本和手绘图件(A2)或提交电子文本与CAD图件)。设计资料某一热加工车间,跨度30m,车间长度90m,柱距6m。车间设有二台20/5t桥式吊车,中级工作制(JC25%),一端设有5t和3t的锻锤各一台。当地计算温度高于―20℃。地震设防烈度8度。屋面采用1.5×6m预应力大型屋面板(为无檁体系)。上铺80mm厚泡沫混凝土保温层;三毡四油防水层;屋面坡度为1/10;当地雪荷载为0.3kN/m2。屋架铰接在钢筋混凝土柱上,上柱截面b×h=400×600mm,混凝土强度等级为C20。[大型屋面板自重按1.5kN/m2(含灌缝)]。钢材及焊条根据该地区的冬季计算温度和荷载性质,以及设计规范要求,钢材采用AY3F(甲类顶吹氧气转炉3号沸腾钢),要求保证抗拉强度,伸长率。屈服强度,冷弯试验及碳、硫、磷含量合格。屋架连接方法采用焊接,焊条选用E43型,手工焊,根据结构的重要性,焊缝质量要求达到一级标准。屋架形式及几何尺寸因屋面采用预应力混凝土大型屋面板,屋面坡度i=1/10,故采用平坡梯形屋架。屋架计算跨度取支柱轴线间的距离减去300mm。=30000―300=29700mm。取屋架在30m轴线处的端部高度=1990mm(与屋架中部高度及屋面坡度相关,我国常将取为1.8~2.lm等较整齐的数值,以利多跨屋架时的屋面构造。当屋架与柱刚结时,有足够的大小,亦能较好地传递支座弯矩而不使端部弦杆产生过大内力)。屋架中部高度:=2000+29700/2×0.1=34853490mm屋架的高跨比:=3490/29700=l/8.5,在经济范围(1/6~1/10)内。屋架在29.7m处,两端的高度为。屋架跨中起拱按考虑,取60mm。
      本课程设计文件包括计算书、图纸,供参考。
    设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
    /

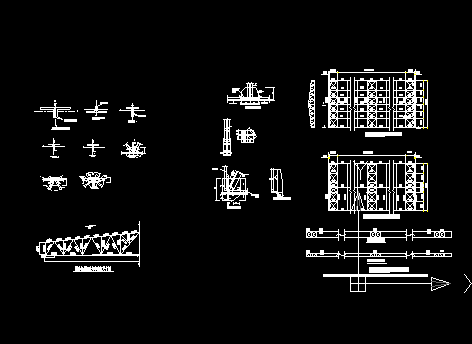

    图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
