资料简介
设计题目,根据自己收集实际工程整套施工图确定设计题目(如:XX工程施工组织设计)

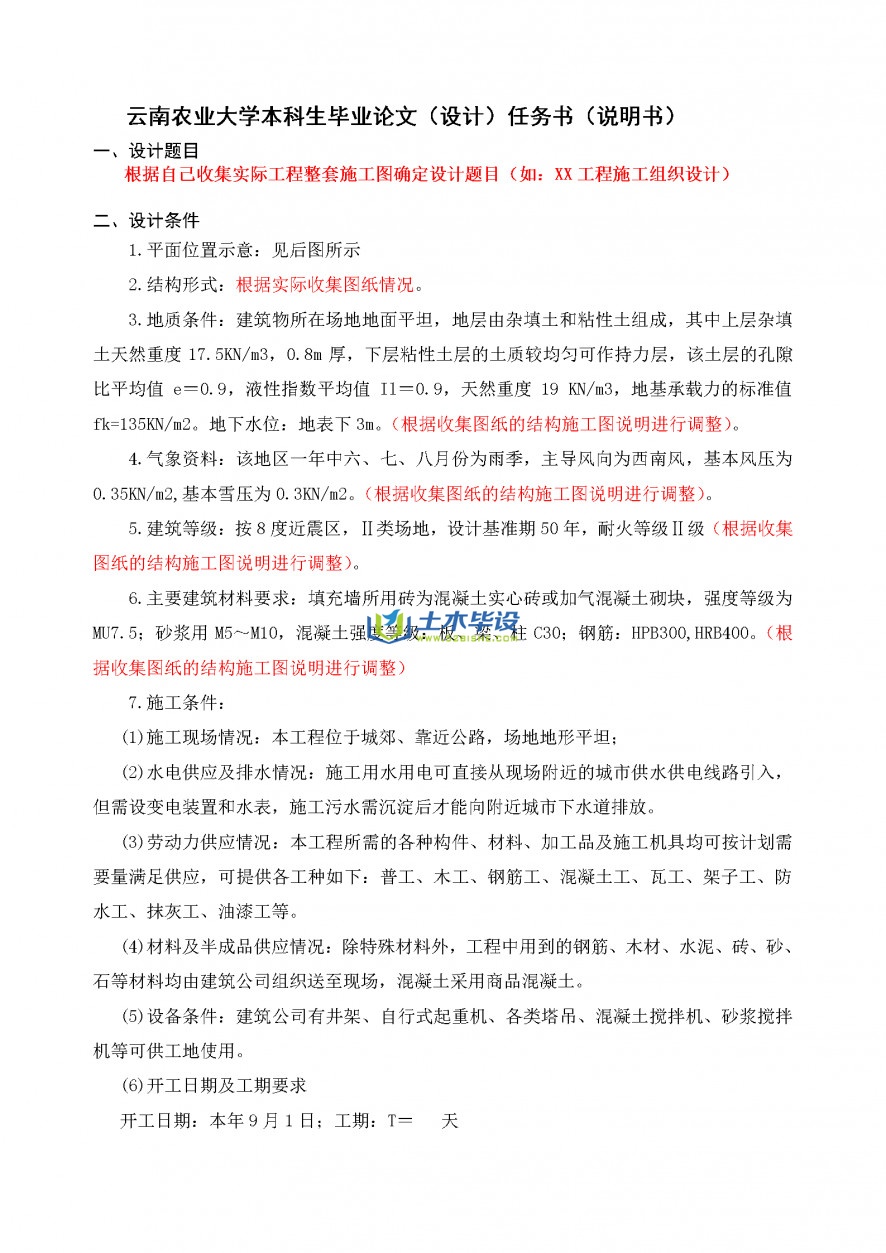

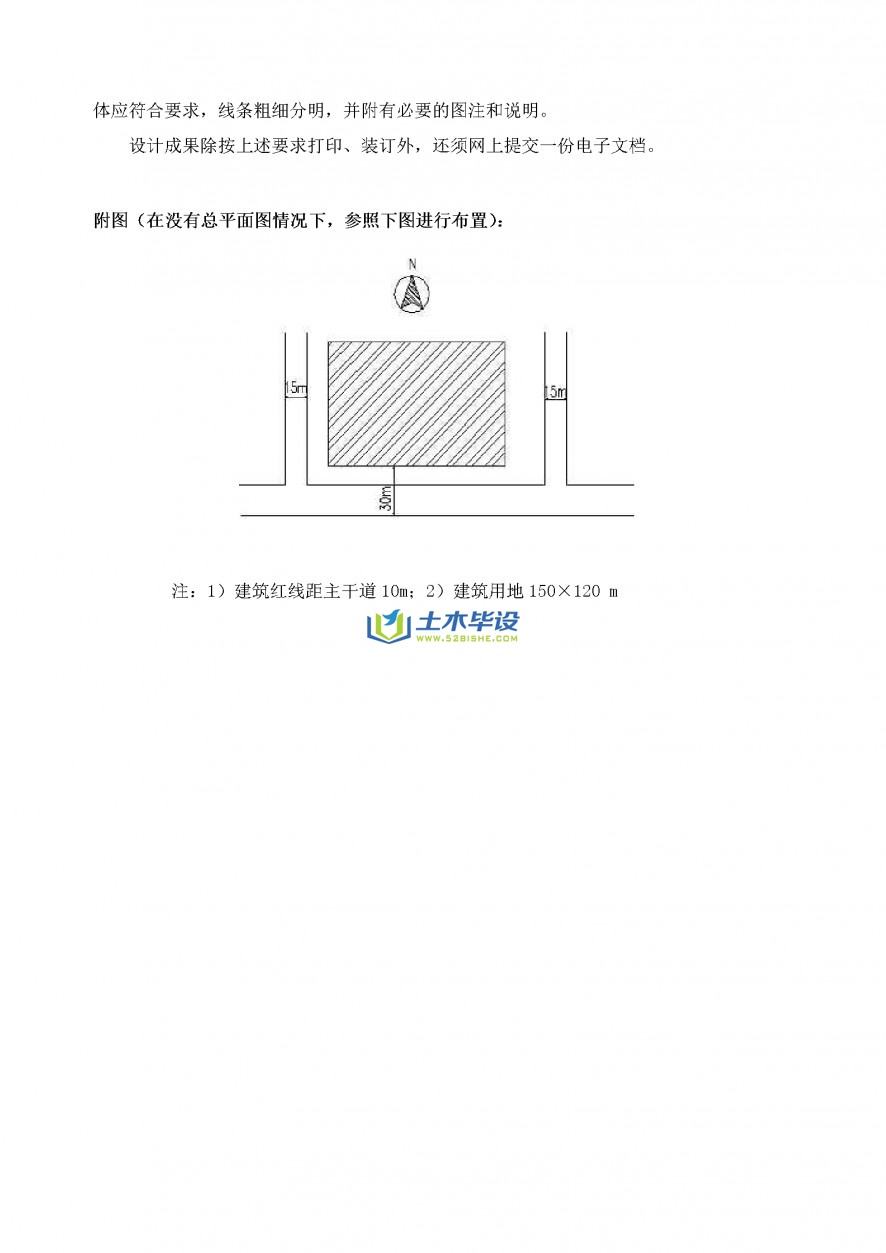

设计条件,1.平面位置示意:见后图所示2.结构形式:根据实际收集图纸情况。3.地质条件:建筑物所在场地地面平坦,地层由杂填土和粘性土组成,其中上层杂填土天然重度17.5KN/m3,0.8m厚,下层粘性土层的土质较均匀可作持力层,该土层的孔隙比平均值e=0.9,液性指数平均值Il=0.9,天然重度19KN/m3,地基承载力的标准值fk=135KN/m2。地下水位:地表下3m。(根据收集图纸的结构施工图说明进行调整)。4.气象资料:该地区一年中六、七、八月份为雨季,主导风向为西南风,基本风压为0.35KN/m2,基本雪压为0.3KN/m2。(根据收集图纸的结构施工图说明进行调整)。5.建筑等级:按8度近震区,Ⅱ类场地,设计基准期50年,耐火等级Ⅱ级(根据收集图纸的结构施工图说明进行调整)。6.主要建筑材料要求:填充墙所用砖为混凝土实心砖或加气混凝土砌块,强度等级为MU7.5;砂浆用M5~M10,混凝土强度等级:板、梁、柱C30;钢筋:HPB300,HRB400。(根据收集图纸的结构施工图说明进行调整)7.施工条件:(1)施工现场情况:本工程位于城郊、靠近公路,场地地形平坦;(2)水电供应及排水情况:施工用水用电可直接从现场附近的城市供水供电线路引入,但需设变电装置和水表,施工污水需沉淀后才能向附近城市下水道排放。(3)劳动力供应情况:本工程所需的各种构件、材料、加工品及施工机具均可按计划需要量满足供应,可提供各工种如下:普工、木工、钢筋工、混凝土工、瓦工、架子工、防水工、抹灰工、油漆工等。(4)材料及半成品供应情况:除特殊材料外,工程中用到的钢筋、木材、水泥、砖、砂、石等材料均由建筑公司组织送至现场,混凝土采用商品混凝土。(5)设备条件:建筑公司有井架、自行式起重机、各类塔吊、混凝土搅拌机、砂浆搅拌机等可供工地使用。(6)开工日期及工期要求开工日期:本年9月1日;工期:T=天

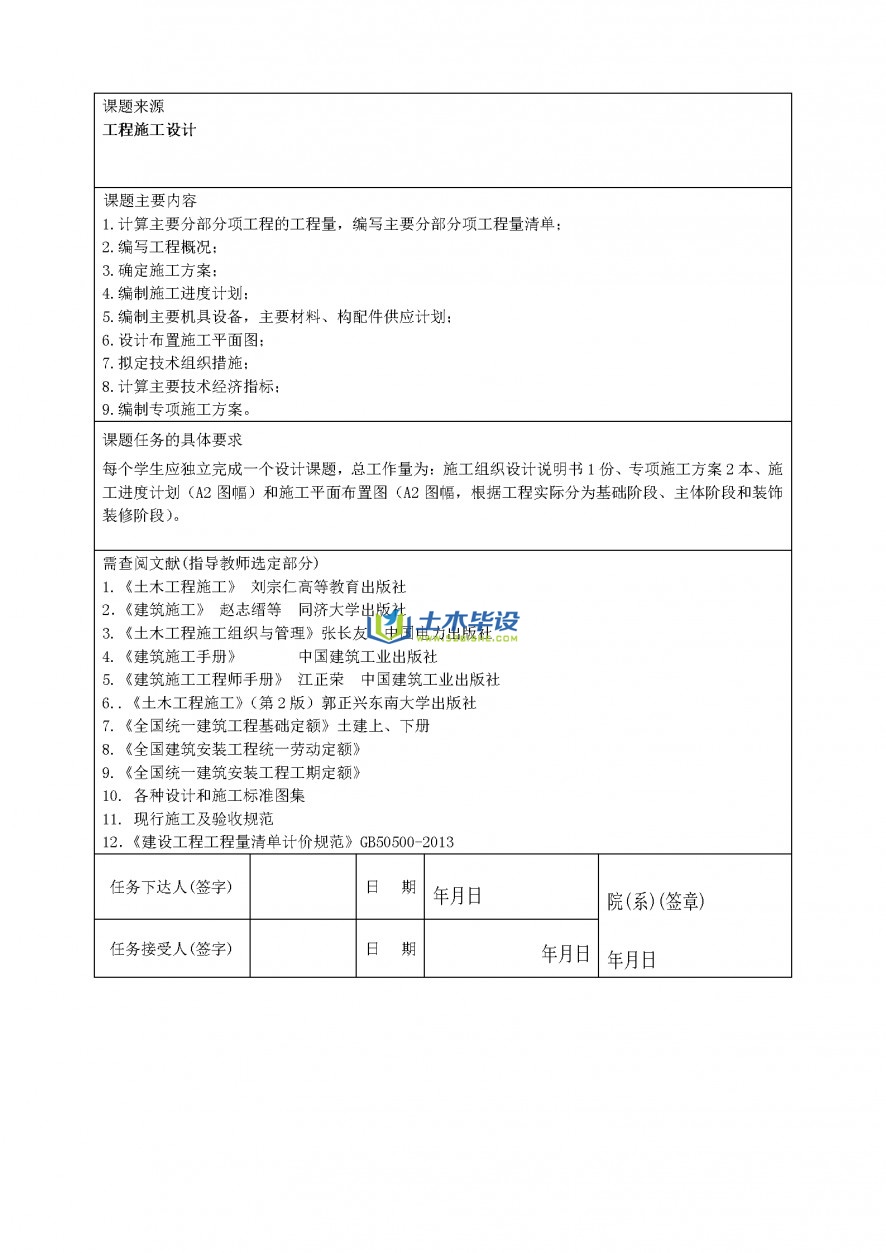

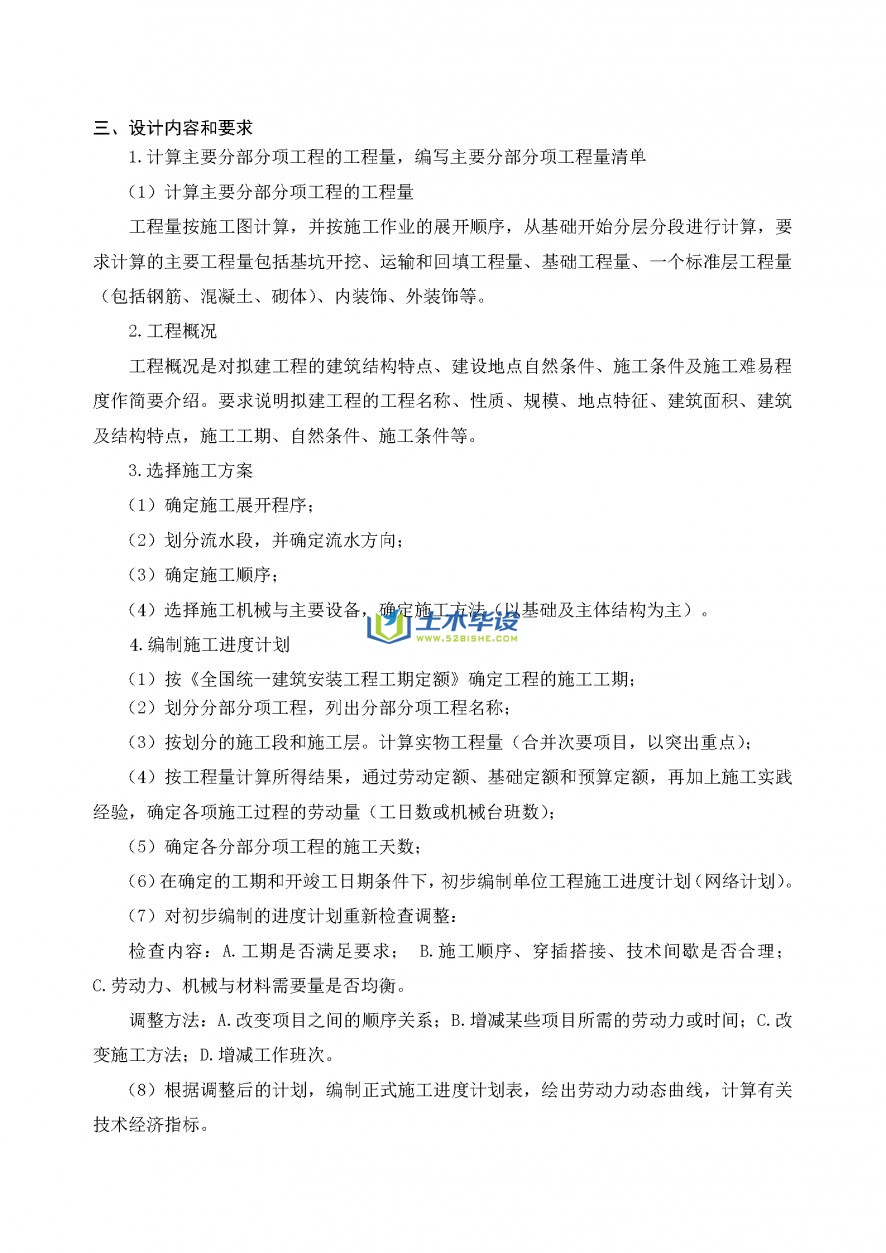

设计内容和要求,1.计算主要分部分项工程的工程量,编写主要分部分项工程量清单;2.编写工程概况;3.确定施工方案;4.编制施工进度计划;5.编制主要机具设备,主要材料、构配件供应计划;6.设计布置施工平面图;7.拟定技术组织措施;8.计算主要技术经济指标;9.编制专项施工方案。

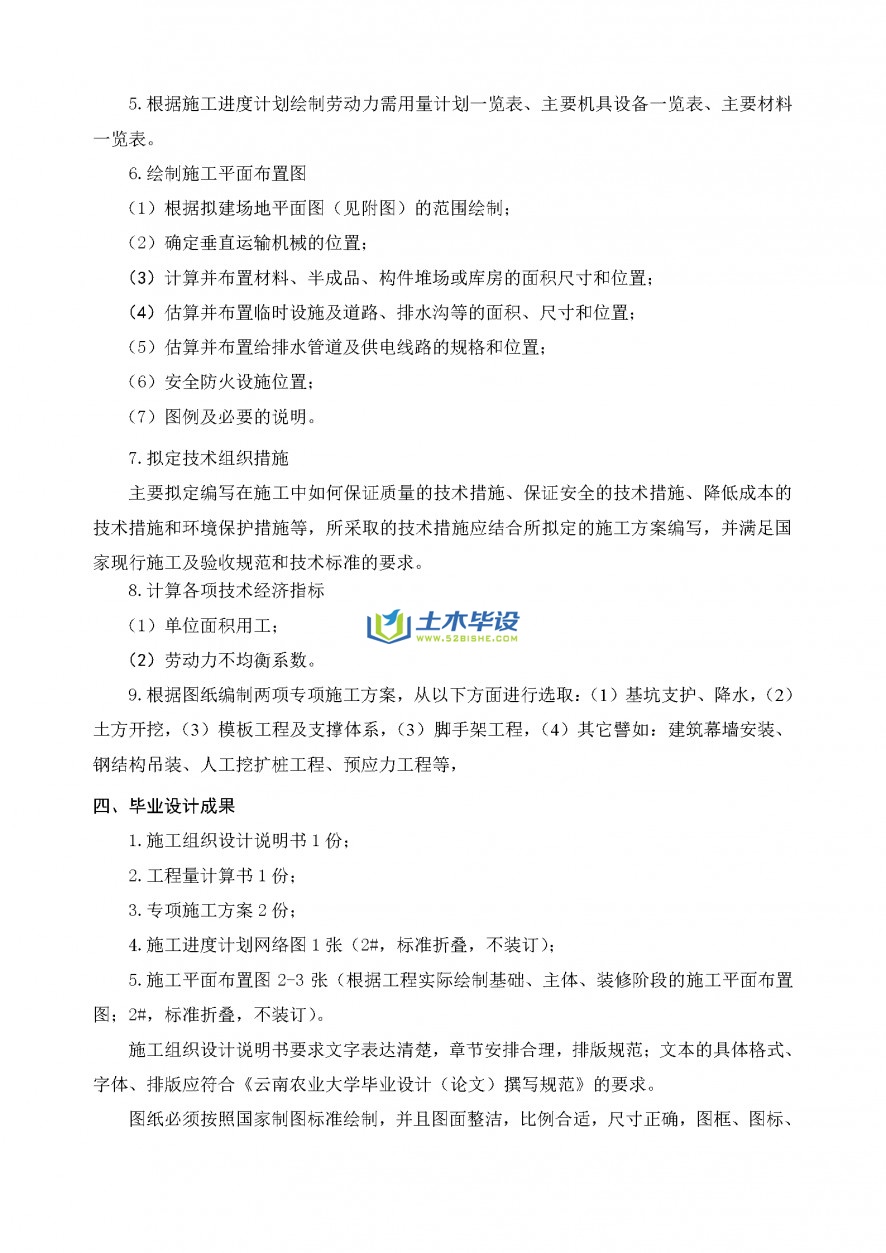

毕业设计成果,1.施工组织设计说明书1份;2.工程量计算书1份;3.专项施工方案2份;4.施工进度计划网络图1张(2#,标准折叠,不装订);5.施工平面布置图2-3张(根据工程实际绘制基础、主体、装修阶段的施工平面布置图;2#,标准折叠,不装订)。施工组织设计说明书要求文字表达清楚,章节安排合理,排版规范;文本的具体格式、字体、排版应符合《云南农业大学毕业设计(论文)撰写规范》的要求。图纸必须按照国家制图标准绘制,并且图面整洁,比例合适,尺寸正确,图框、图标、体应符合要求,线条粗细分明,并附有必要的图注和说明。设计成果除按上述要求打印、装订外,还须网上提交一份电子文档。
|
