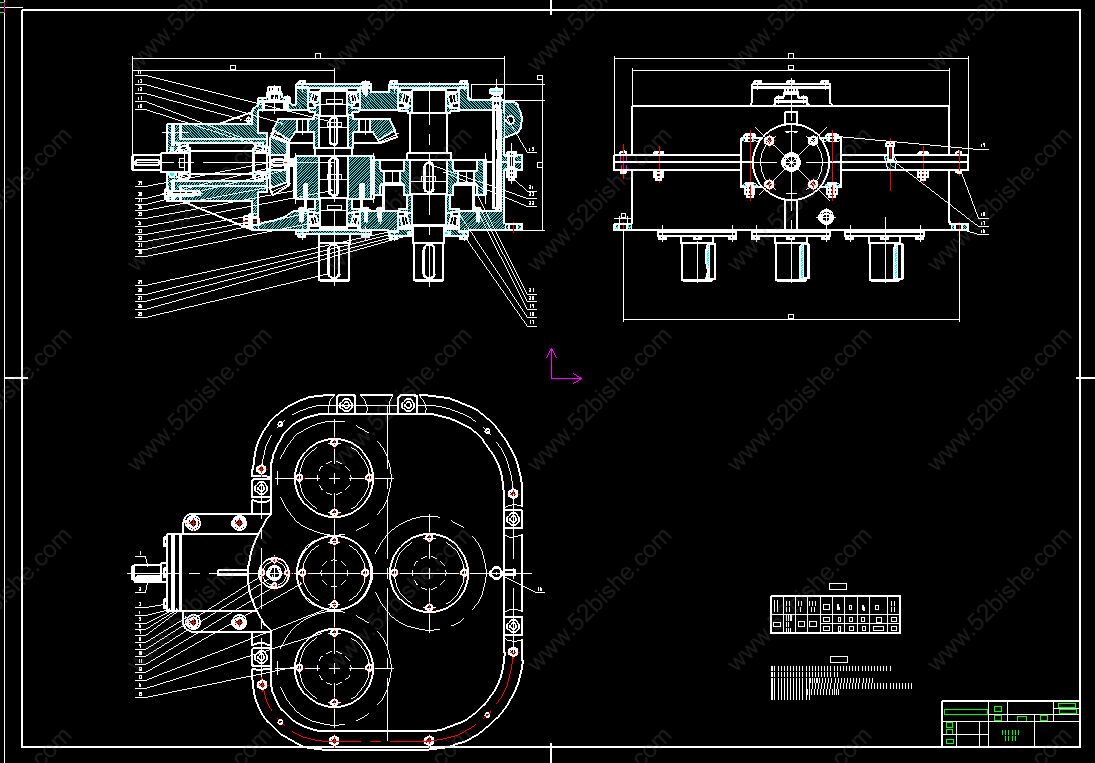

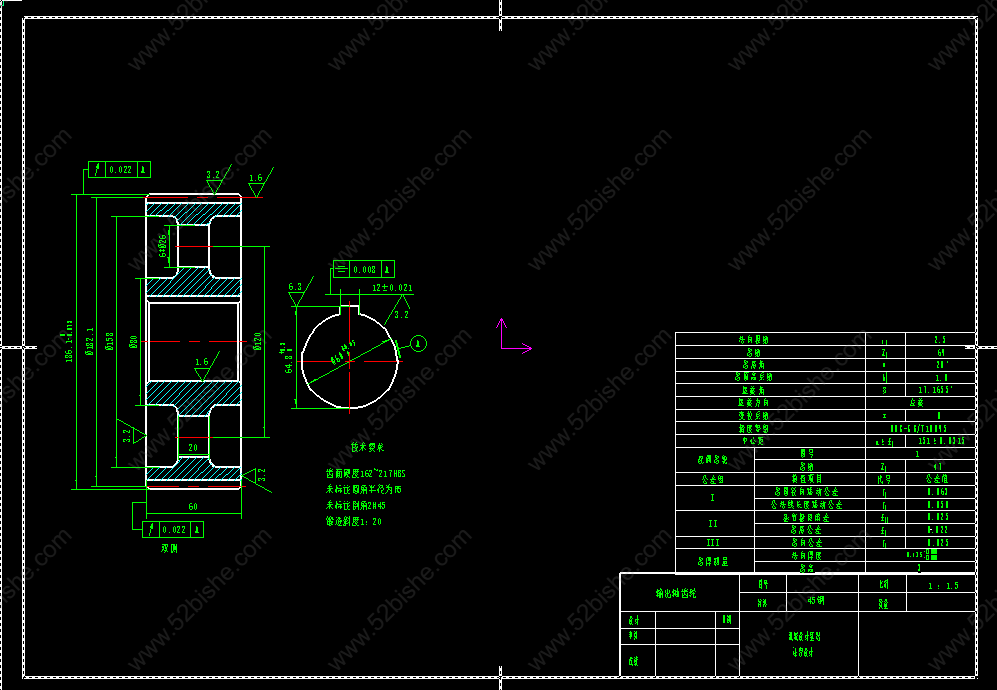

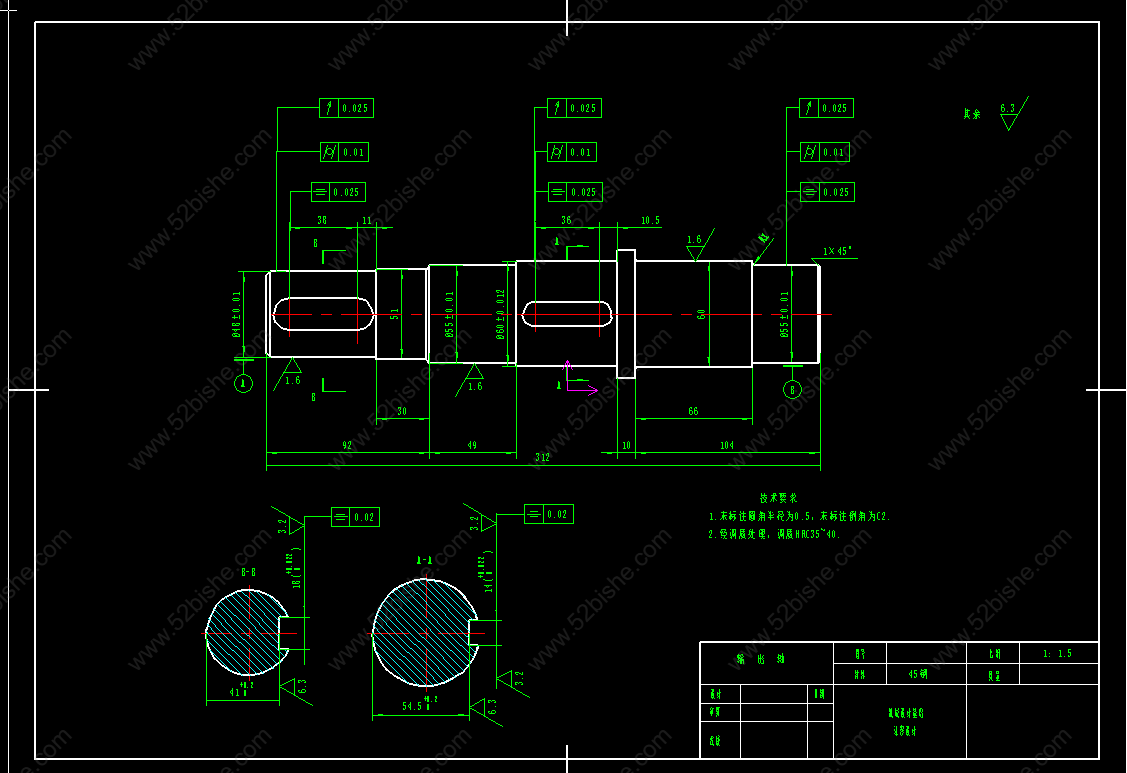

设计任务书1、设计题目：简易半自动三轴钻床2、设计背景：（1）题目简述：简易半自动三轴钻床用于在零件上钻孔，由电动机驱动，室内工作，通过传动装置使钻头持续转动，在零件上打孔。（2）使用状况：生产批量为5台；动力源为三相交流电380/220V，电机单向转动，载荷较平稳；使用期限为10年，每年工作300天，每天工作5小时；检修期为三年大修。（3）生产状况：生产厂具有加工7、8级精度齿轮、蜗轮的能力。3、设计参数：选择第4组数据：切削速度v=0.21m/s，孔径D=8mm，切削阻力矩T=120N.m，切削时间7s，切削阻力F=1280N。4、设计任务：（1）三个钻头以相同的切削速度v作切削主运动，安装工件的工作台作进给运动。每个钻头轴向进给阻力为F，被加工零件上三孔直径均为D，每分钟加工两件。（2）室内工作，生产批量为5台。（3）动力源为三相380/220V，电机单相运转，载荷较平稳。（4）使用期限为10年，大修周期为三年，双班制工作。（5）专业机械厂制造，可加工7、8级精度的齿轮、蜗轮。二、总体方案设计1、传动方案的拟定根据设计任务书，该传动方案的设计分成原动机和传动装置两部分：（1）原动机的选择设计要求：动力源为三相交流电380/220v.故，原动机选用电动机。（2）传动装置的选择减速器电动机输出转速较高，并且输出不稳定，同时在运转故障或严重过载时，可能烧坏电动机，所以要有一个过载保护装置。可选用的有：带传动，链传动，齿轮传动，蜗杆传动。链传动与齿轮传动虽然传动效率高，但会引起一定的振动，且缓冲吸振能力差，也没有过载保护；带传动平稳性好，噪音小，有缓冲吸震及过载保护的能力，精度要求不高，制造、安装、维护都比较方便，成本也较低，但是传动效率较低，传动比不恒定，寿命短；但还是比较符合本设计的要求，所以采用蜗杆传动。总传动比为1，要实现传动方向改变90度，因而可以考虑采用蜗轮蜗杆加斜齿轮或者是锥齿轮加斜齿轮减速器，但考虑到蜗轮蜗杆效率较低，而且安装精度、润滑要求高等因素，因而决定采用后者，即锥齿轮加斜齿轮减速器。
