CK6130车削中心动力转塔刀架设计

资料简介

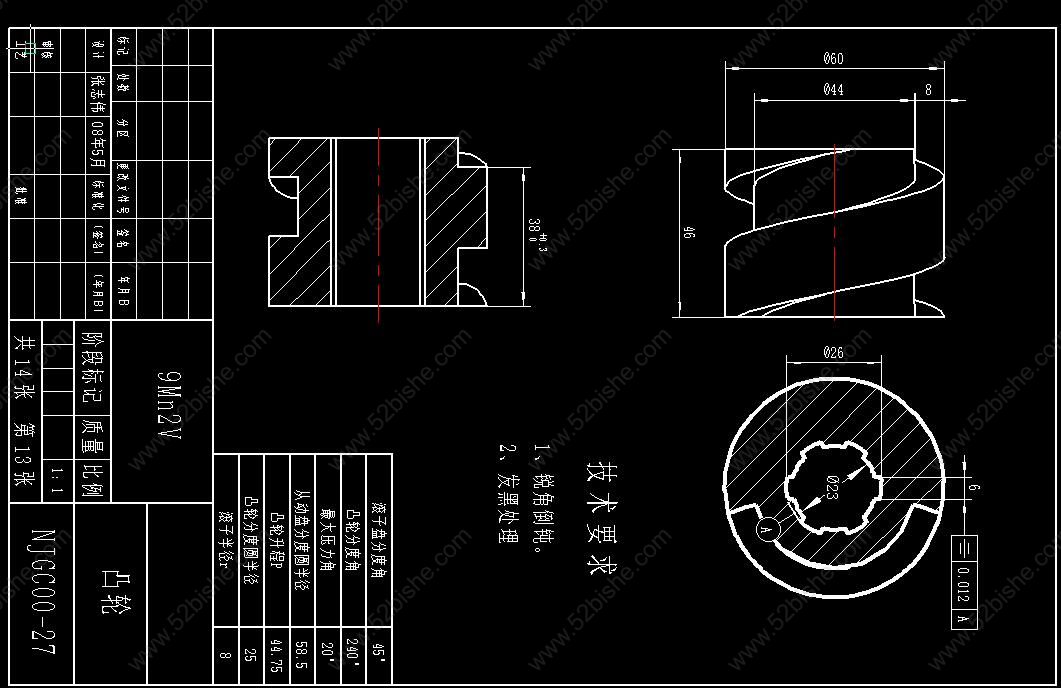

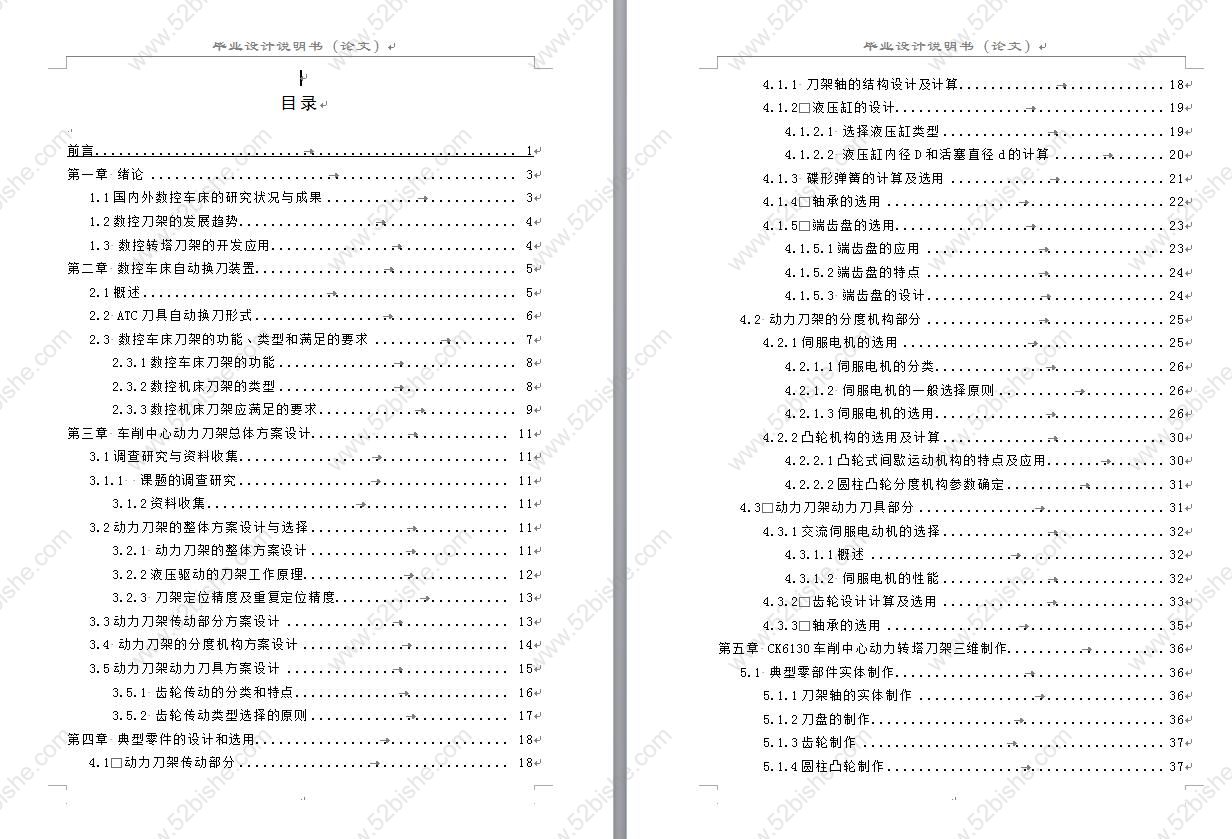

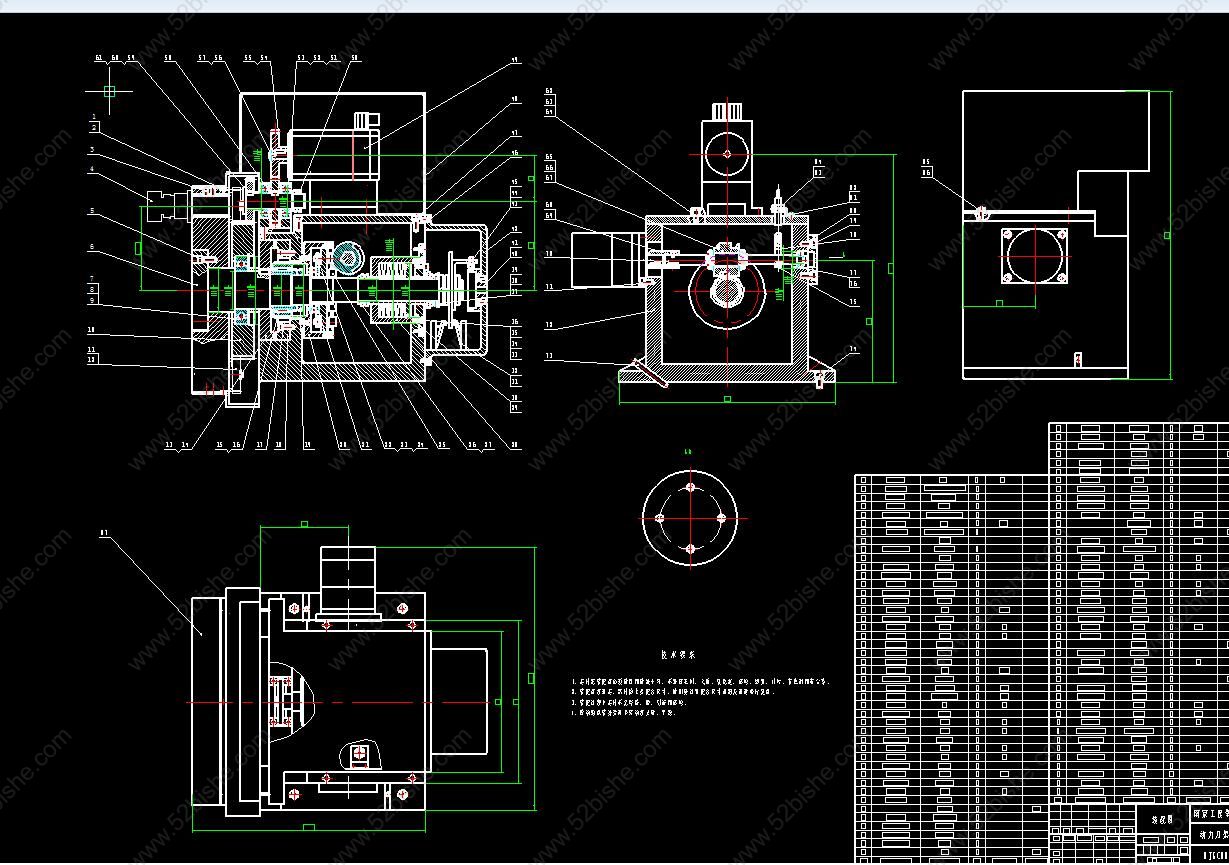

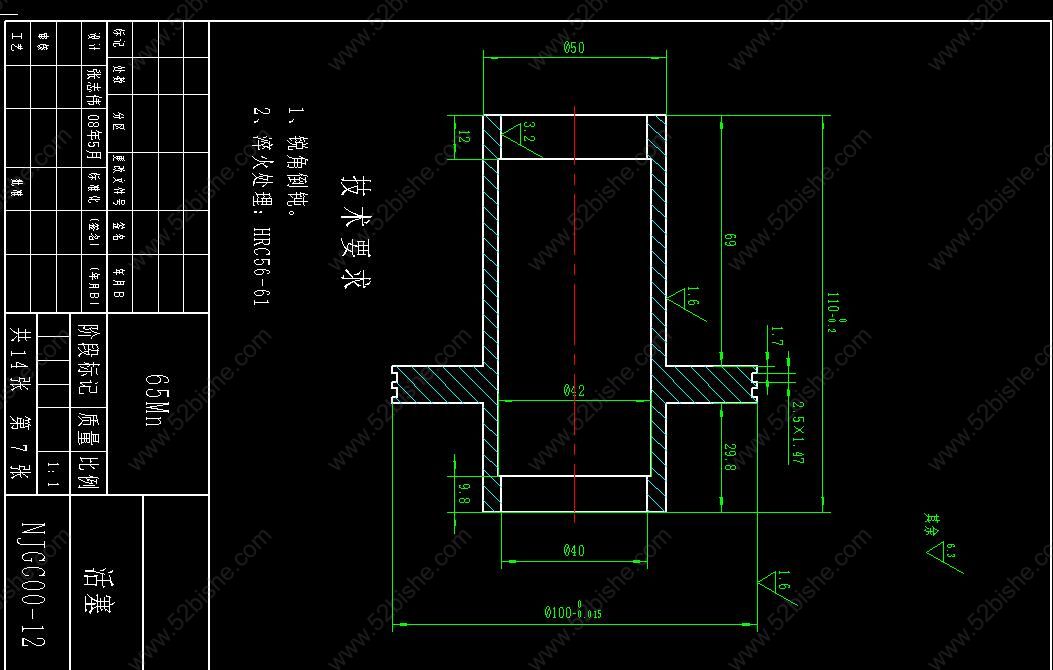

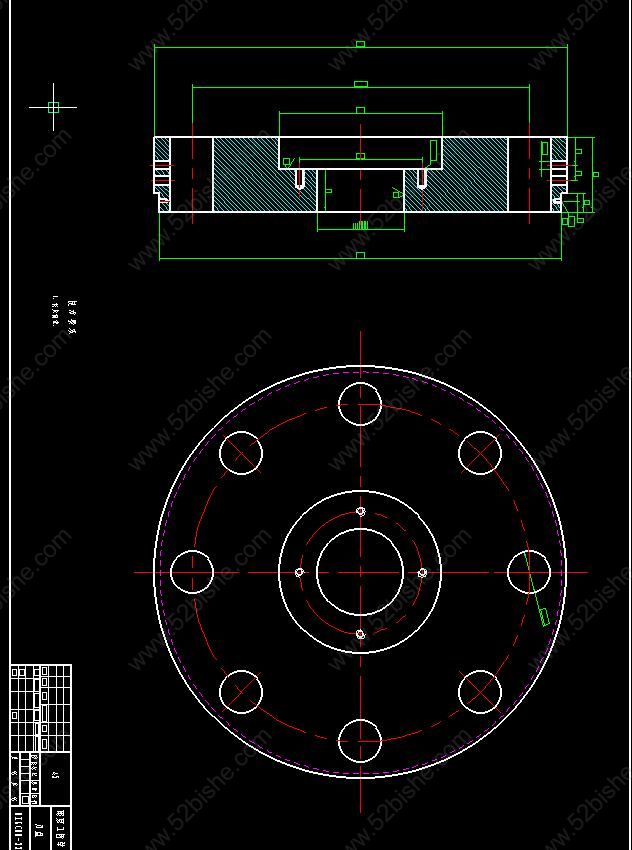

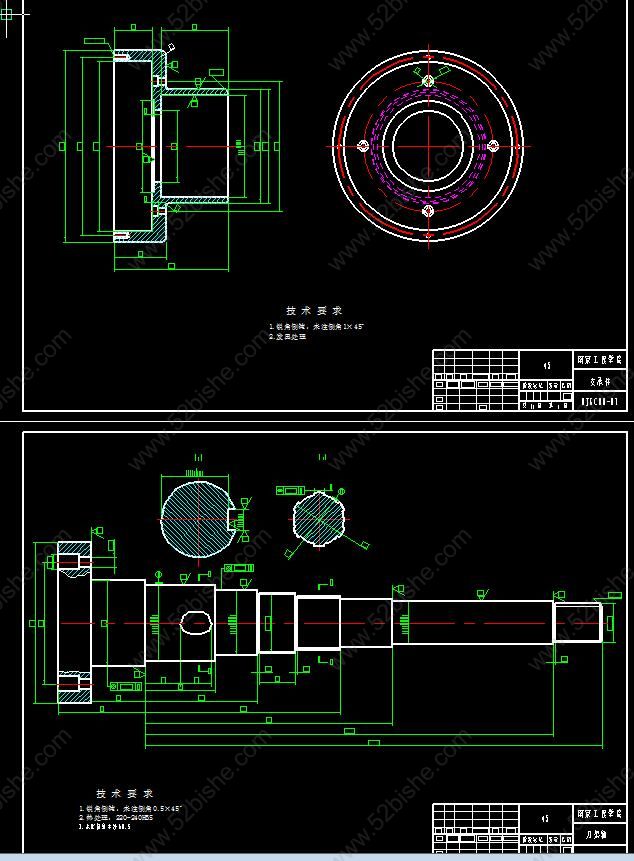

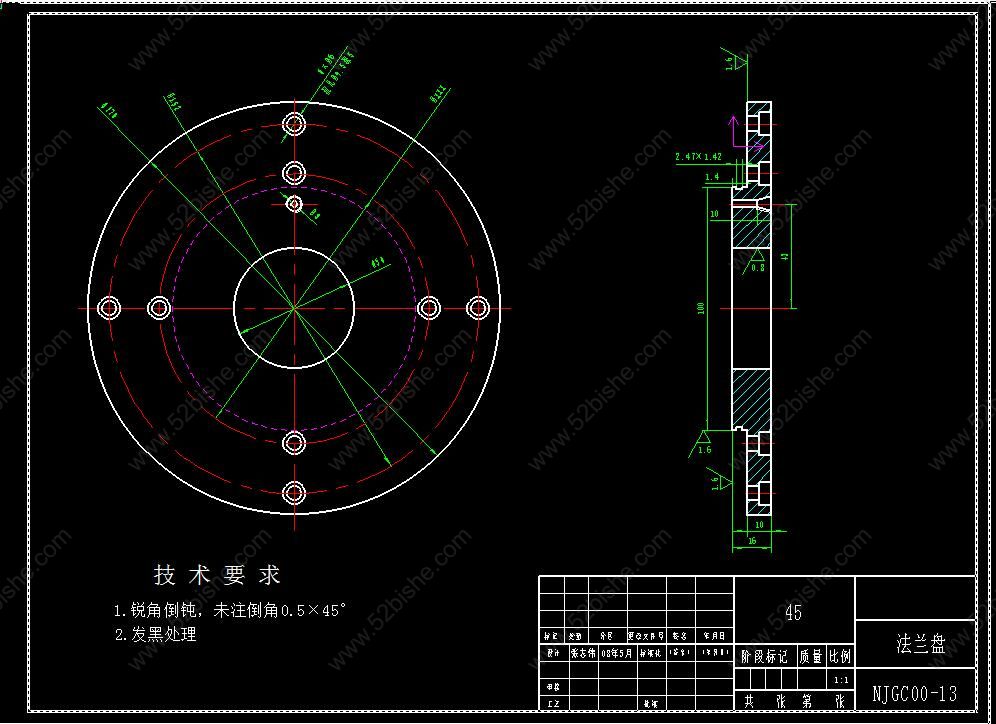

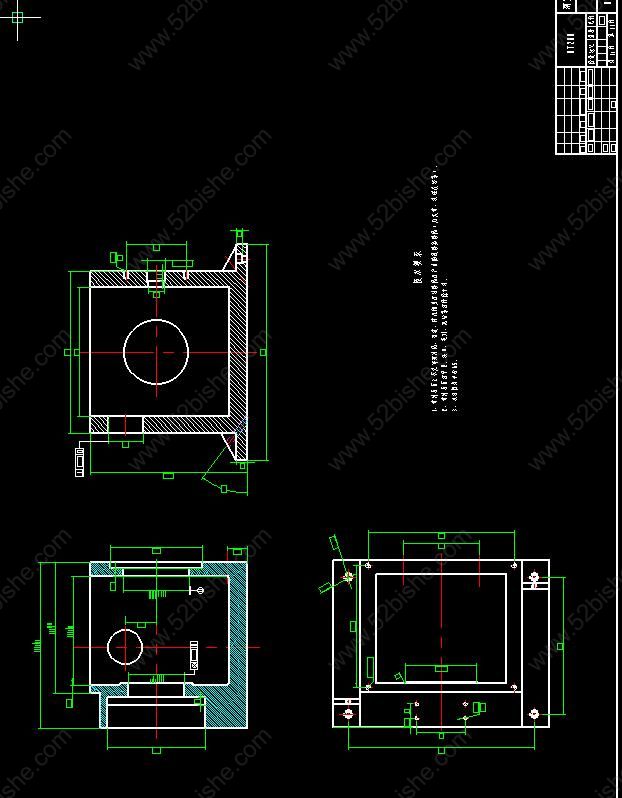

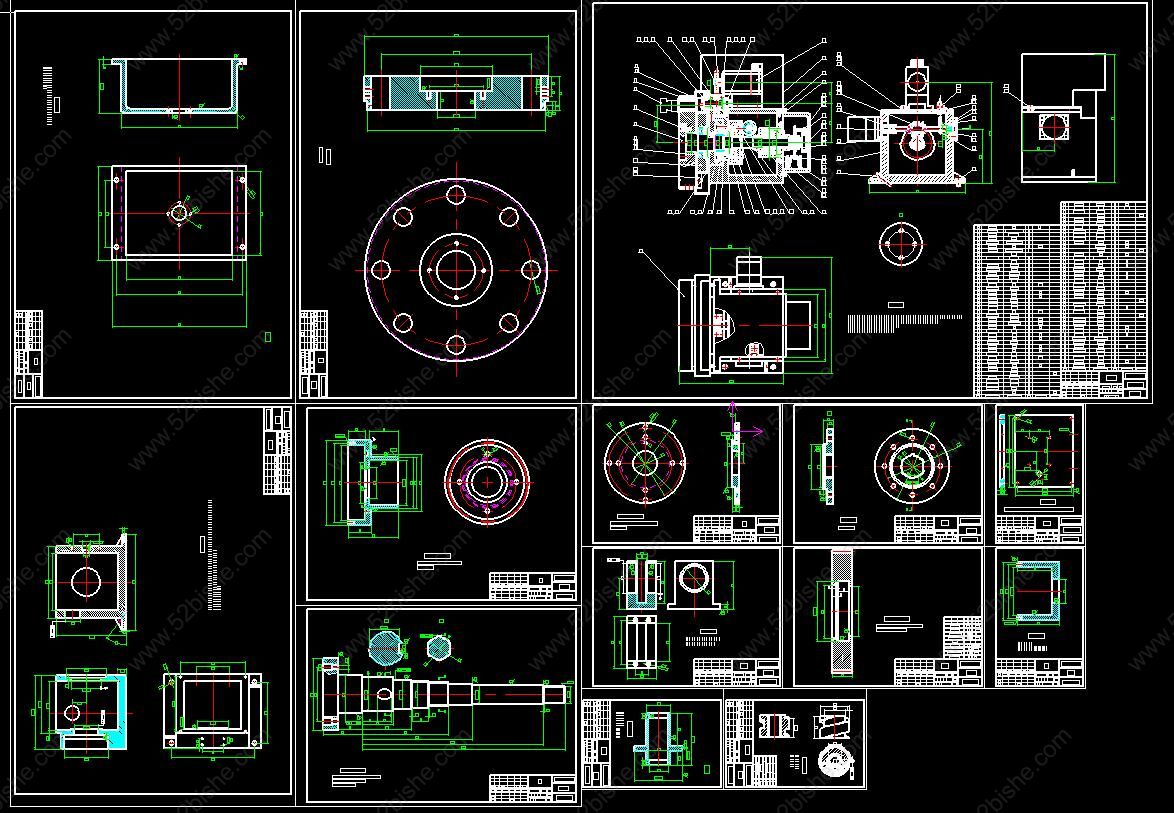

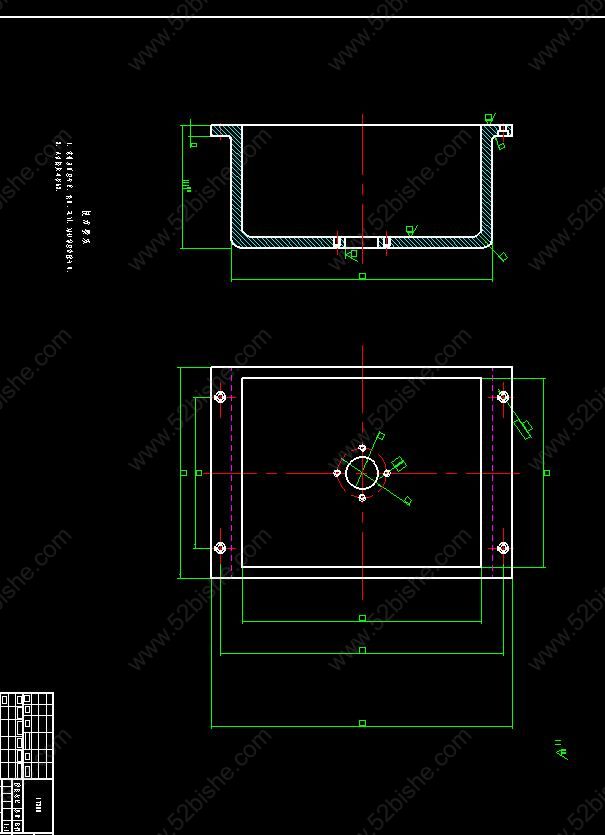

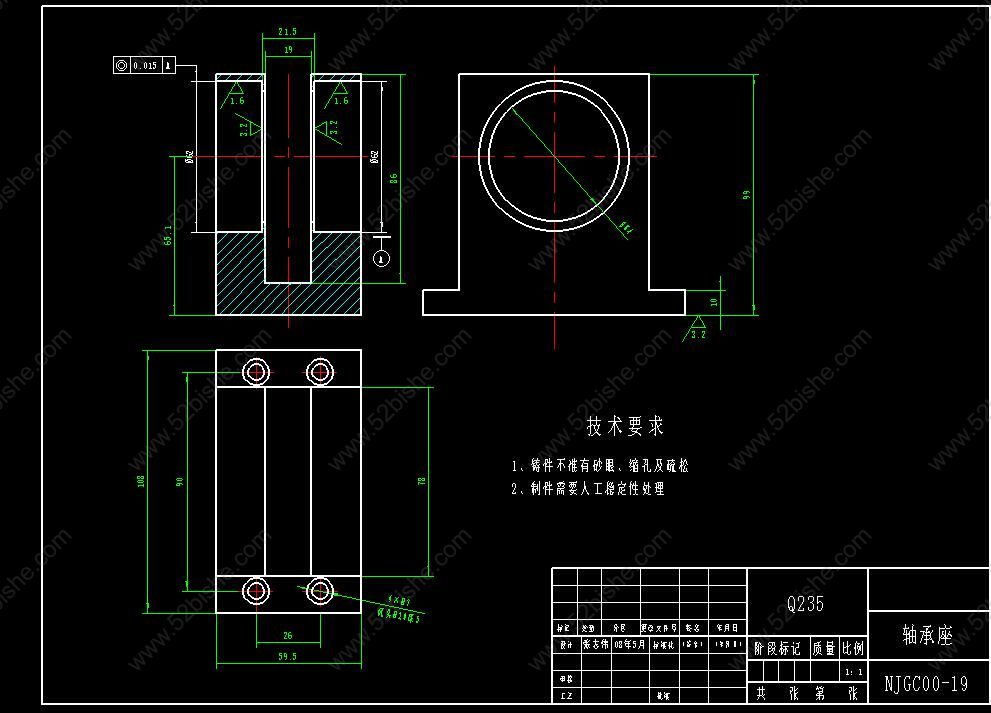

　　本课题为CK6130车削中心动力转塔刀架设计，该刀架能够在一次装夹中完成多道工序，使加工范围扩大，大大提高了加工精度和生产效率。本次设计的主要内容为：1．CK6130车削中心动力转塔刀架总体布局设计；2．动力刀架传动部分设计；3．动力刀架分度机构设计；4．动力刀架刀具设计；分度机构和动力刀具部分设计是这次设计中的重点内容，同时也是难点。通过广泛查阅文献资料，参观数控车床实物样机以及与指导老师相互讨论等途径，拟定了如下的研究手段：回转刀架的换刀分为刀盘抬起、刀架锁紧和刀盘转位三个动作。其中刀盘抬起和刀架锁紧由液压来实现，而刀盘转位则由伺服电机来驱动。刀盘抬起动作的实现须经以下步骤：数控系统发出刀盘抬起命令液压系统启动压力油进入液压缸右腔活塞向左运动刀架主轴向左移动端齿盘脱离啮合刀盘抬起。刀盘转位动作的实现顺经以下步骤：数控系统发出刀盘转位的命令伺服电机启动圆柱凸轮转动刀架主轴转动实现刀盘转位。刀盘锁紧动作的实现顺经以下的步骤：数控系统发出刀盘锁紧顺序动作：碟形弹簧复位活塞向右运动刀架主轴向右移动端齿盘啮合实现刀盘锁紧。毕业设计的具体内容：1、动力转塔刀架的整体结构，换刀的步骤，刀具的传动方式2、间隙分度机构中圆柱凸轮分度机构的设计和计算(八个工位)3、单作用液压缸的计算及设计(刀架的轴向力夹紧力)4、减速电机的选择，变频电机的选择用于刀具的旋转(500-750W,2极)5、端齿盘的设计及刀位的检测装置选用并掌握其工作原理
