资料简介
摘要电动葫芦是起重设备的主要型号之一。它主要由减速器，运行机构，卷筒装置，吊钩装置，联轴器，限位器，锥形转子电动机等部分组成。本文根据设计任务书要求，主要对3t单钩移动电动葫芦的总体方案选择和确定，然后对传动系统进行设计。根据设计要求和目的，参考CD型电动葫芦对首先对3t单钩移动电动葫芦进行工艺分析，选择合理机构及装配方案，然后对减速器和电动机进行外形设计，钢丝绳的选用及强度验算，卷筒的参数计算及验算，再计算齿轮的传动比，确定各个齿轮的参数，进行强度计算,选择合理的轴承、键、轴套等各种零部件，画出总体装配图。最后对轮胎式弹性联轴器作了一些简明的阐述。关键词：电动葫芦，卷筒装置，吊钩

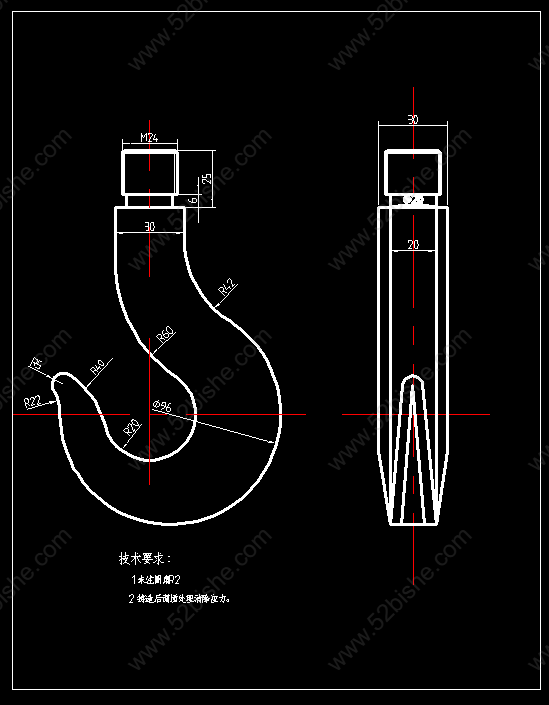

吊钩

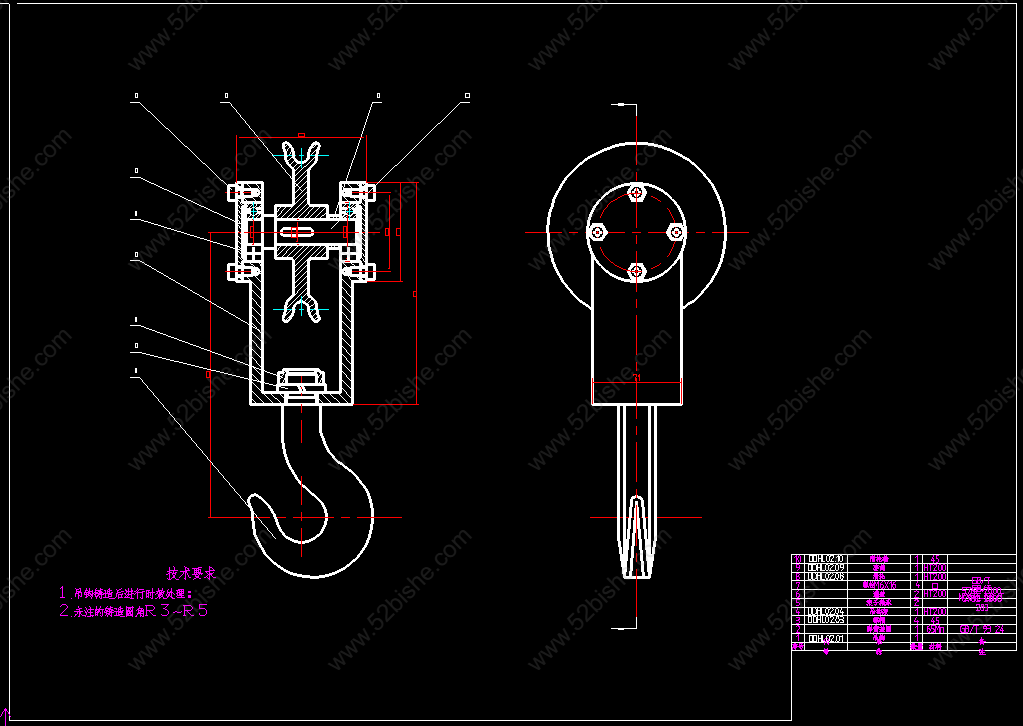

吊钩部件

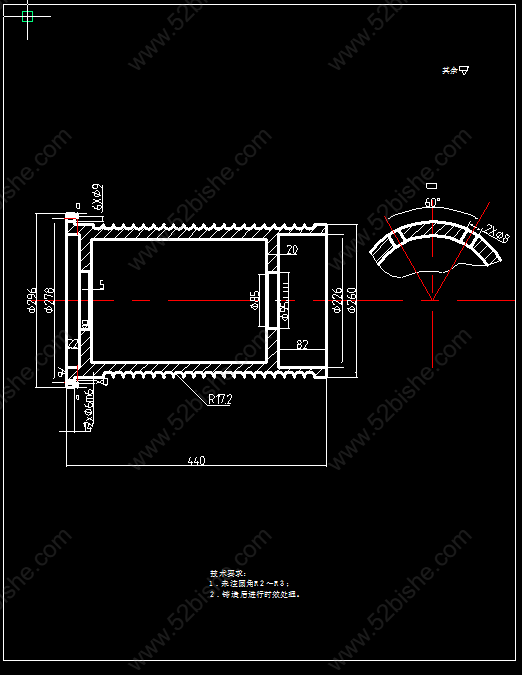

滚筒

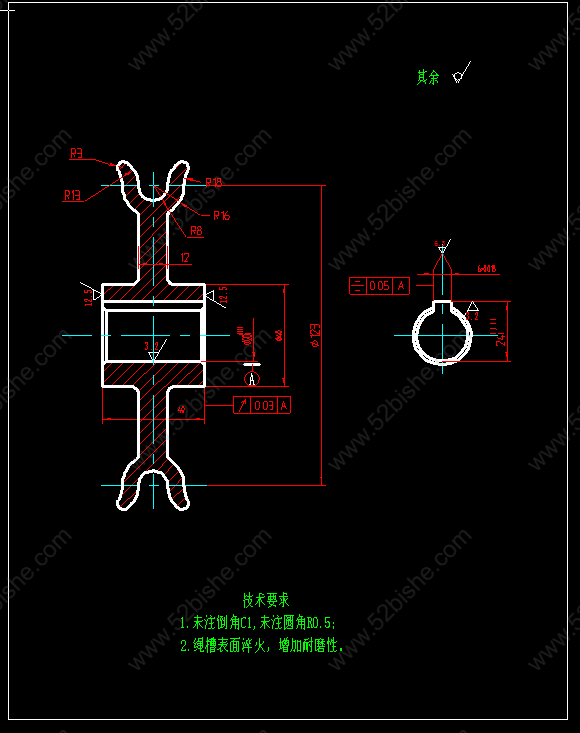

滑轮

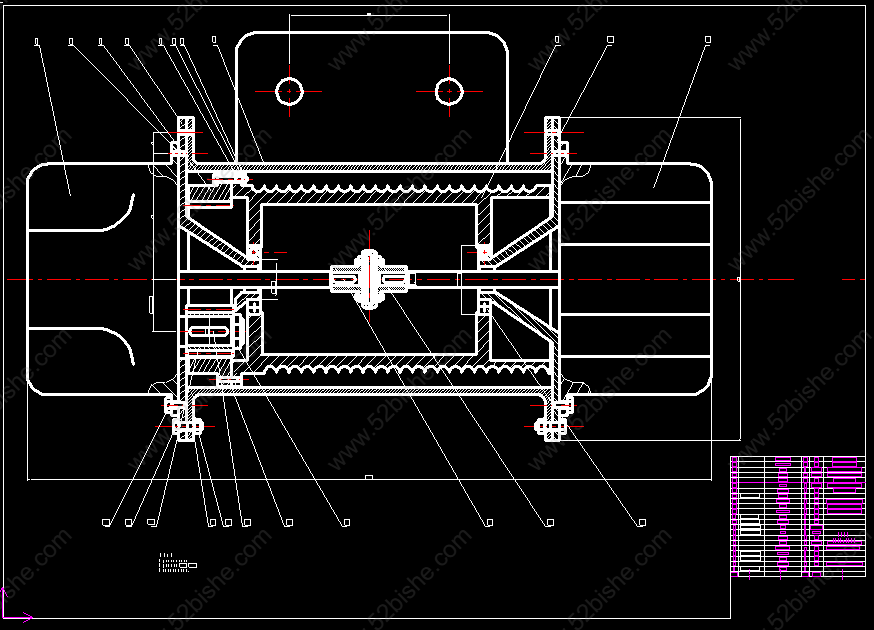

卷筒装配图

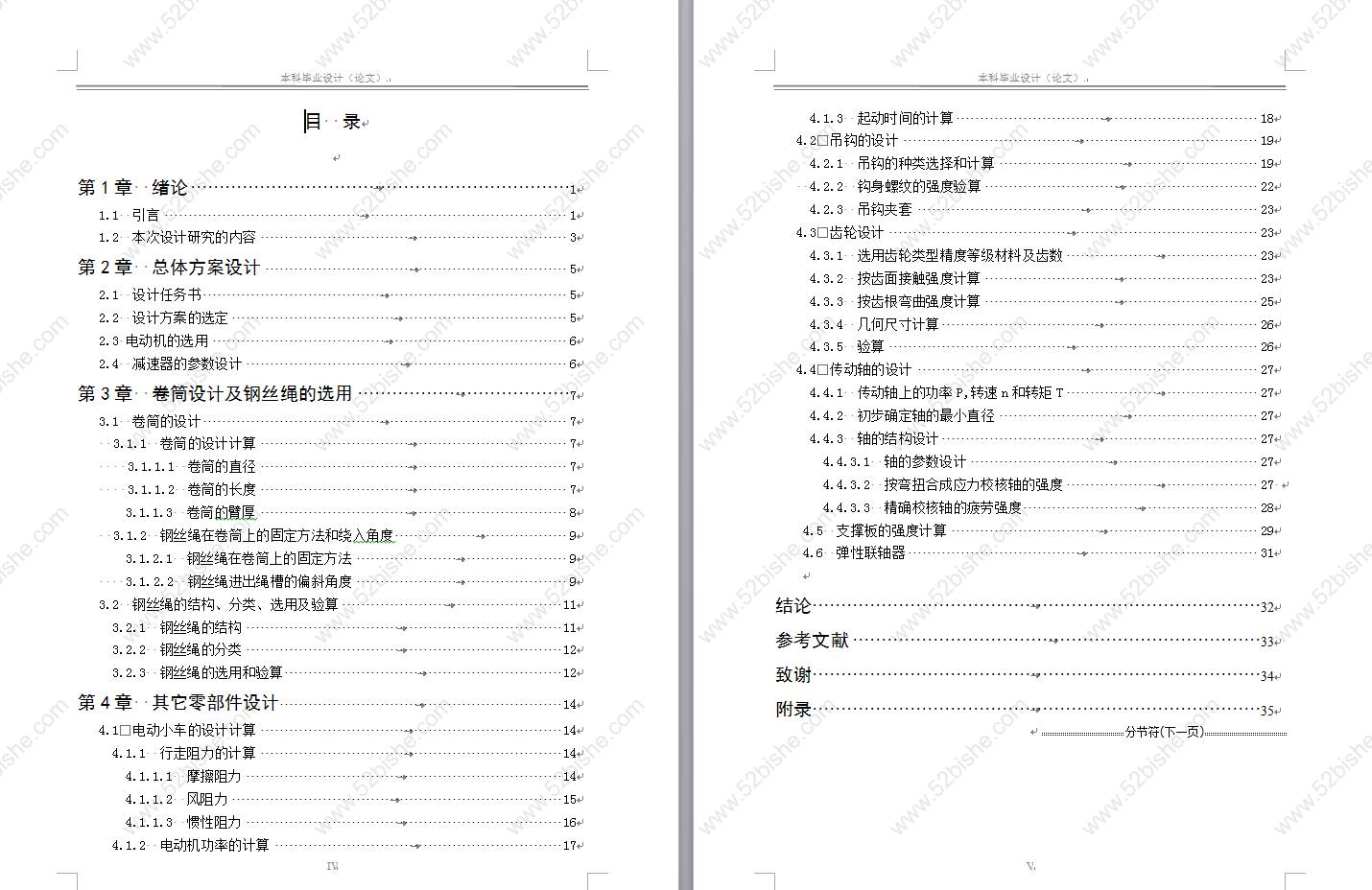

论文目录

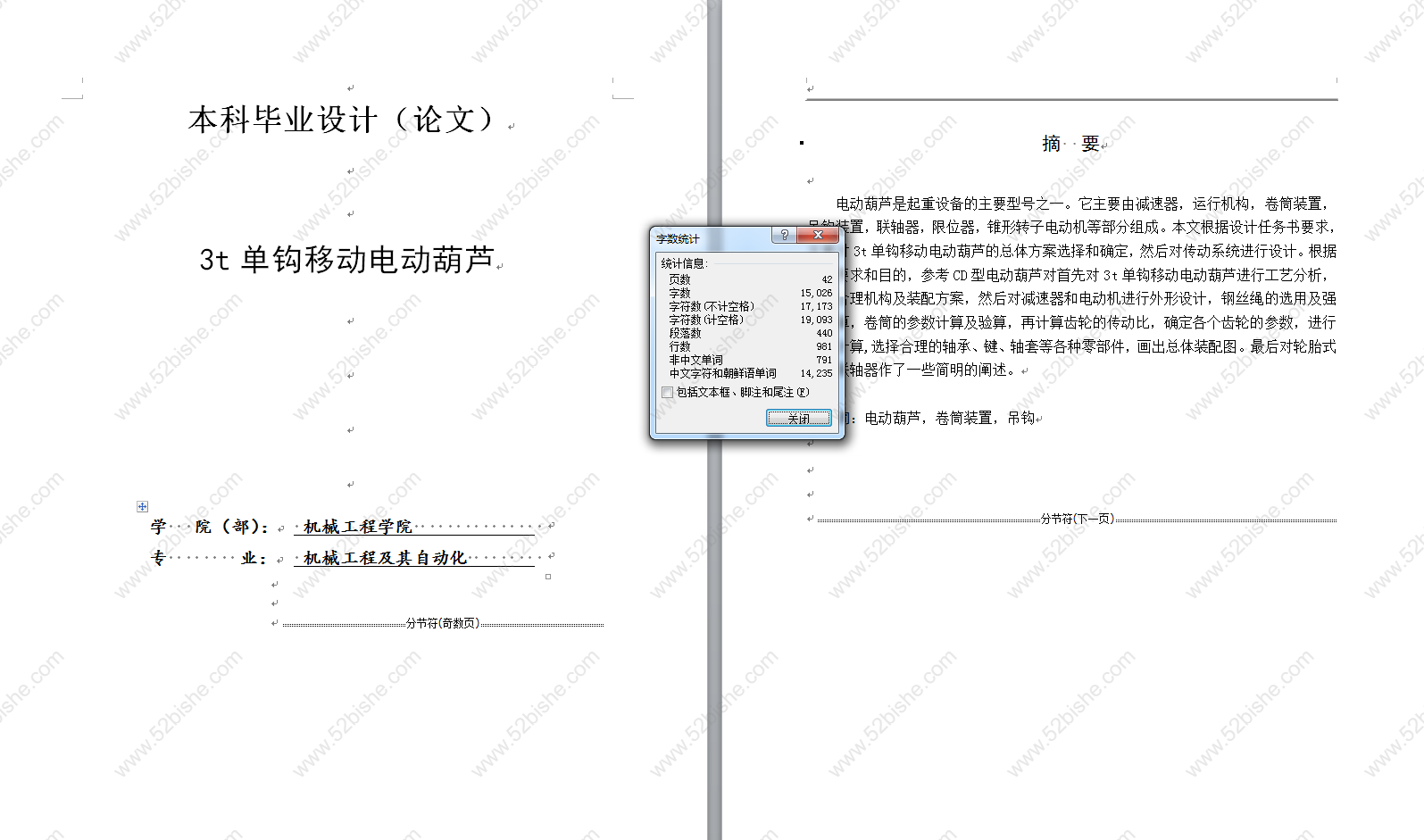

摘要

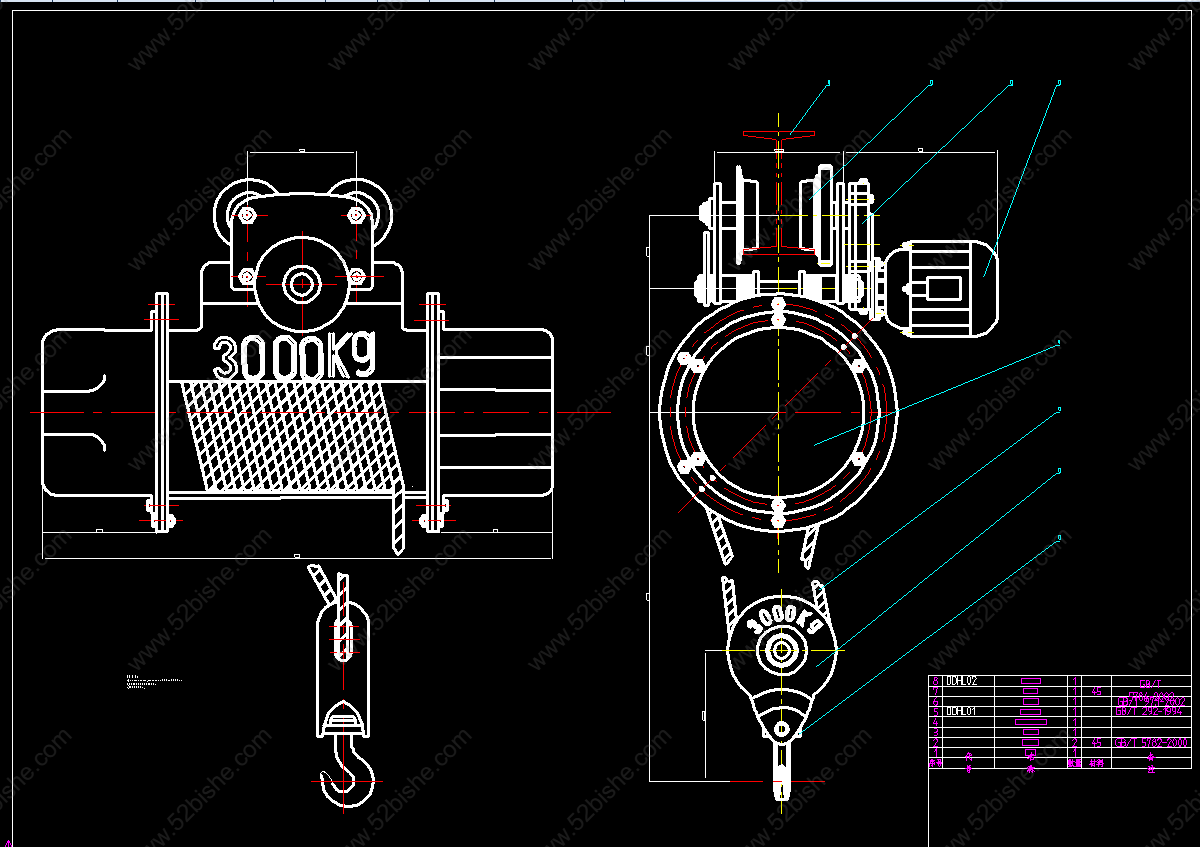

装配图

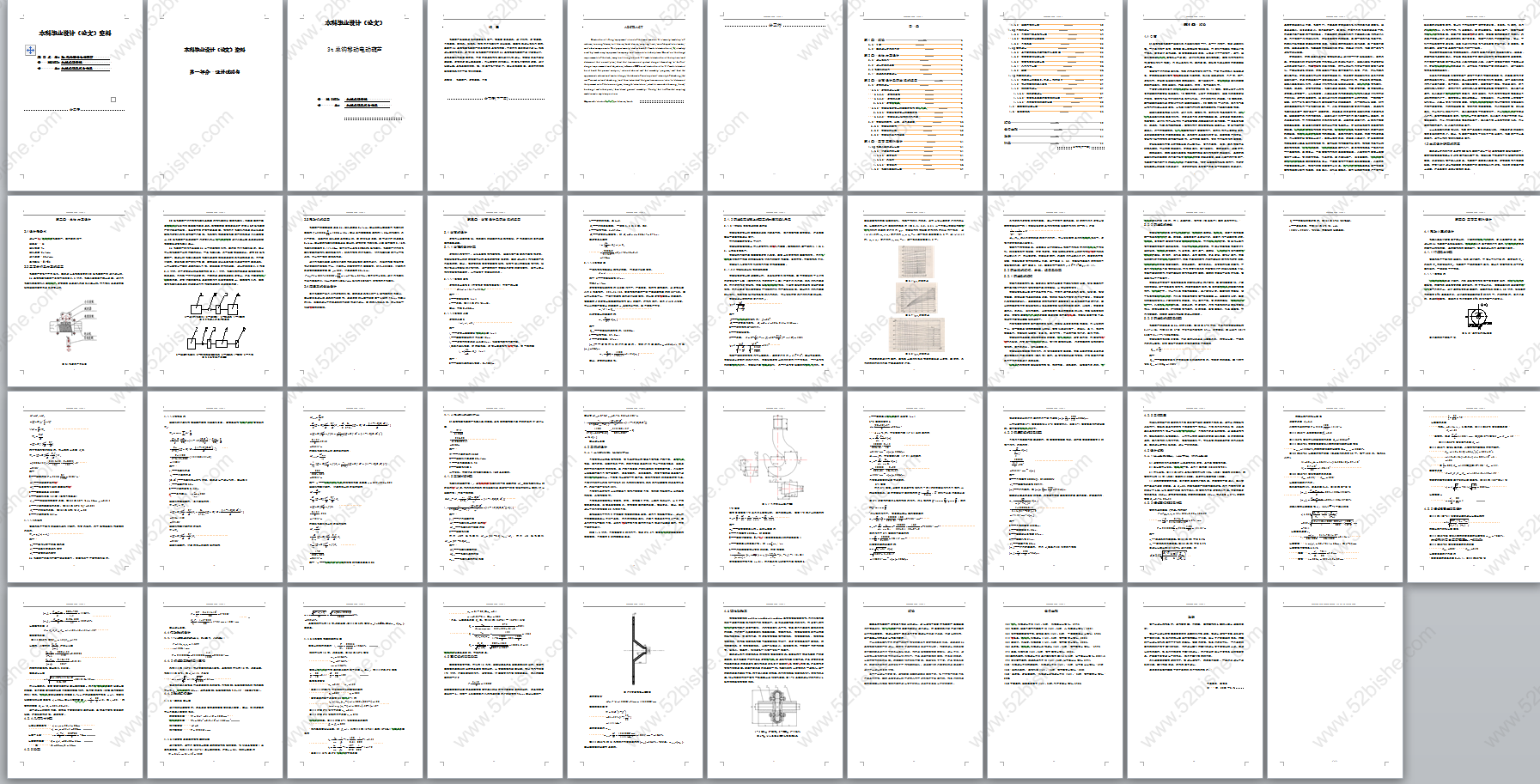

设计内容

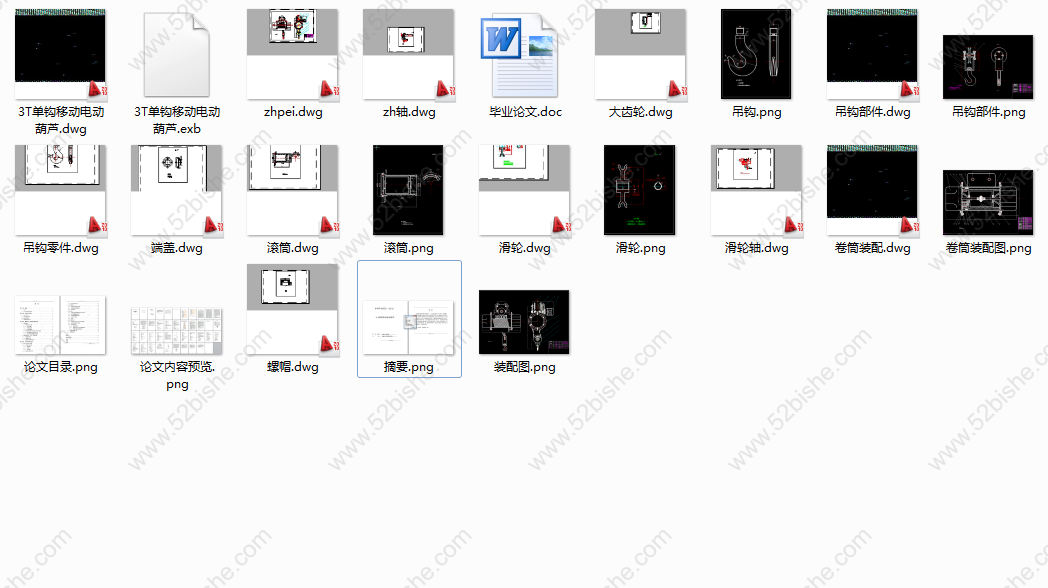

全部文件
