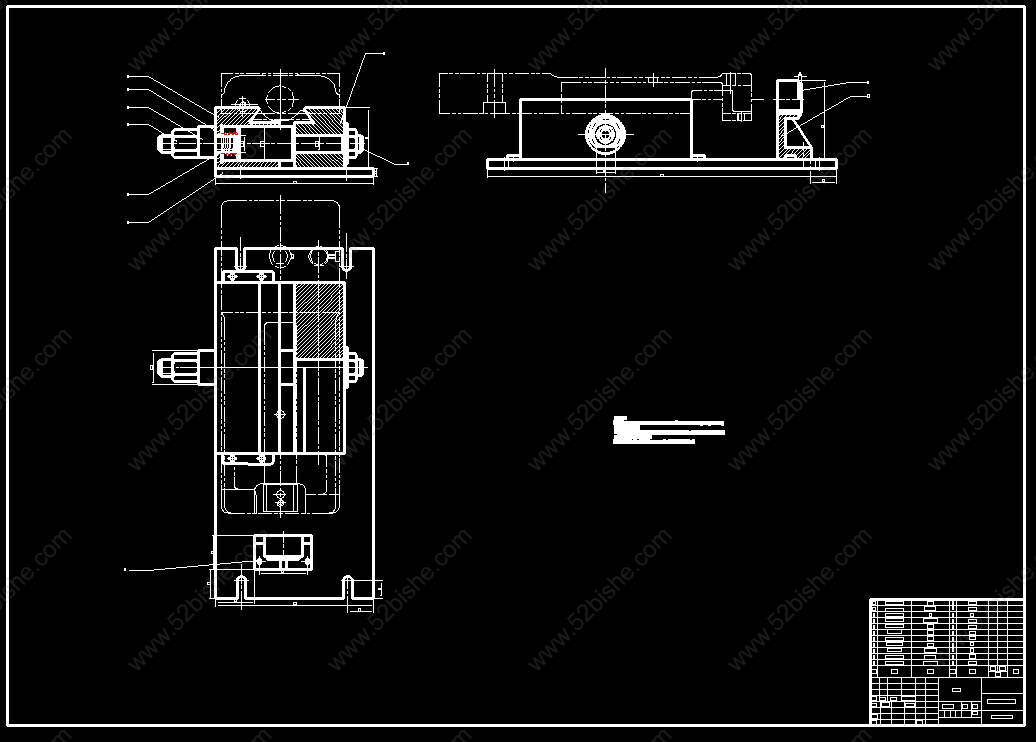

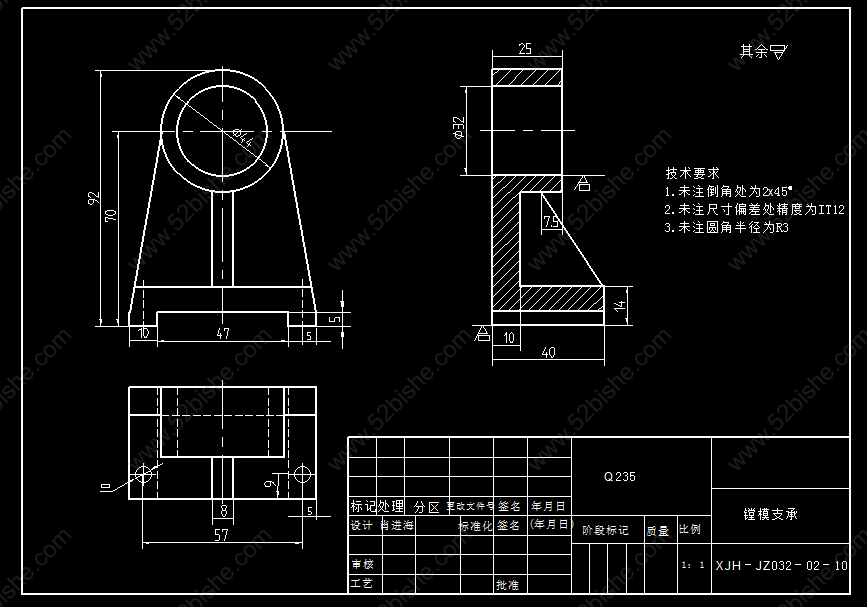

车床小刀架机械加工工艺及镗孔的夹具设计

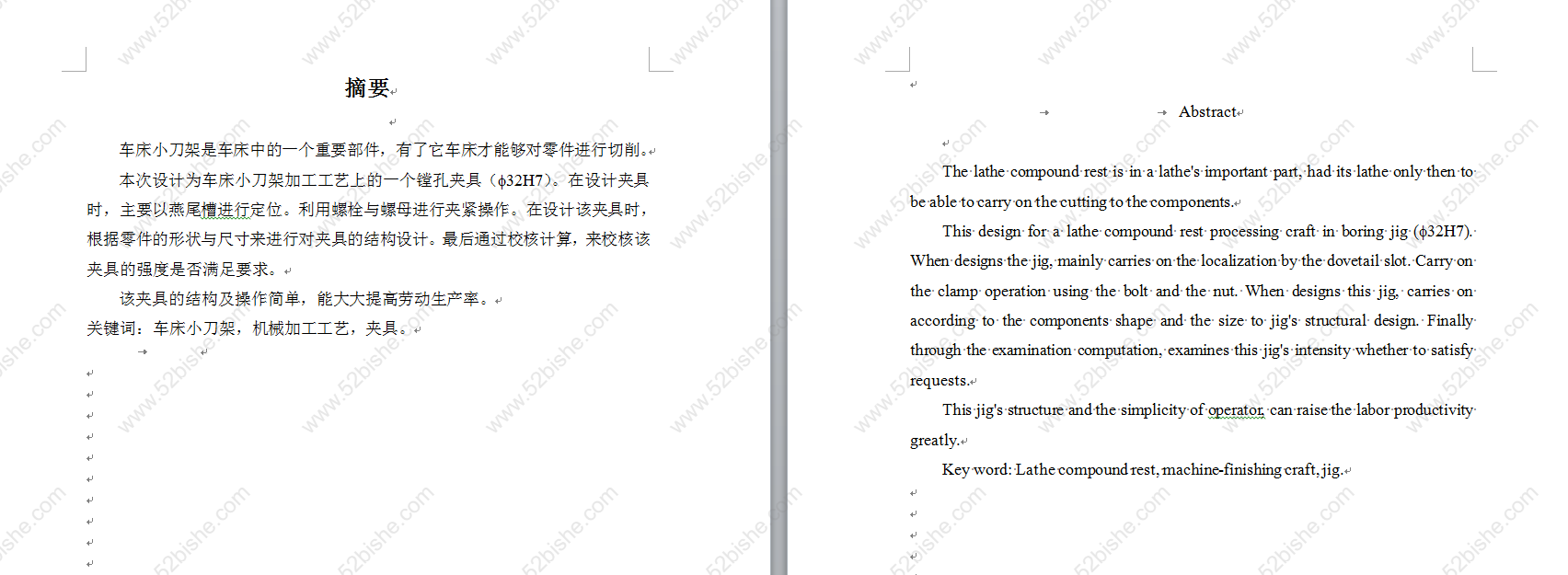

资料简介

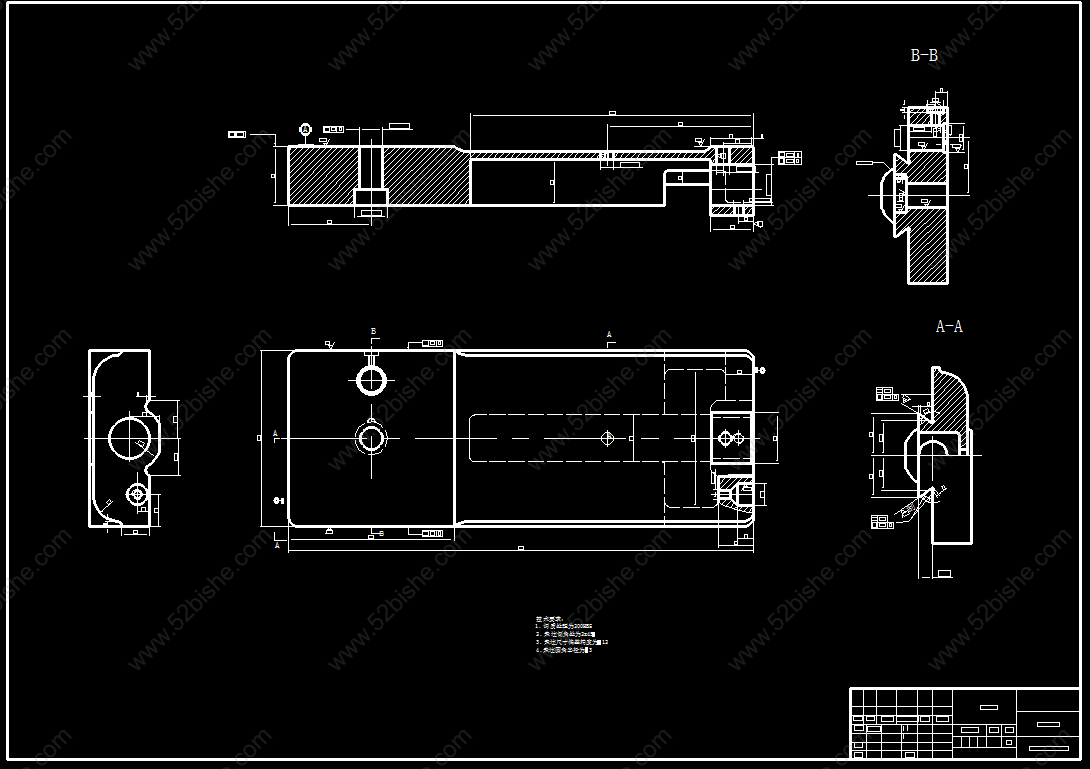

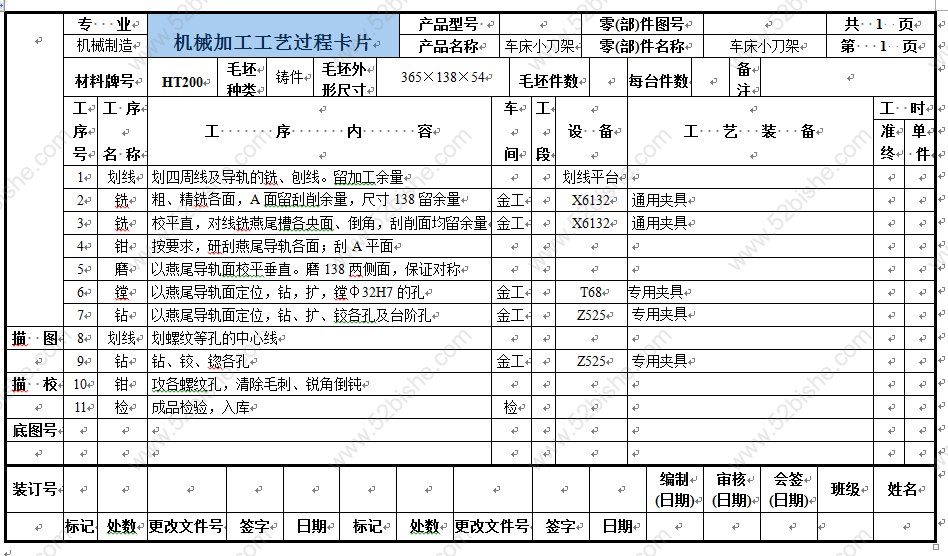

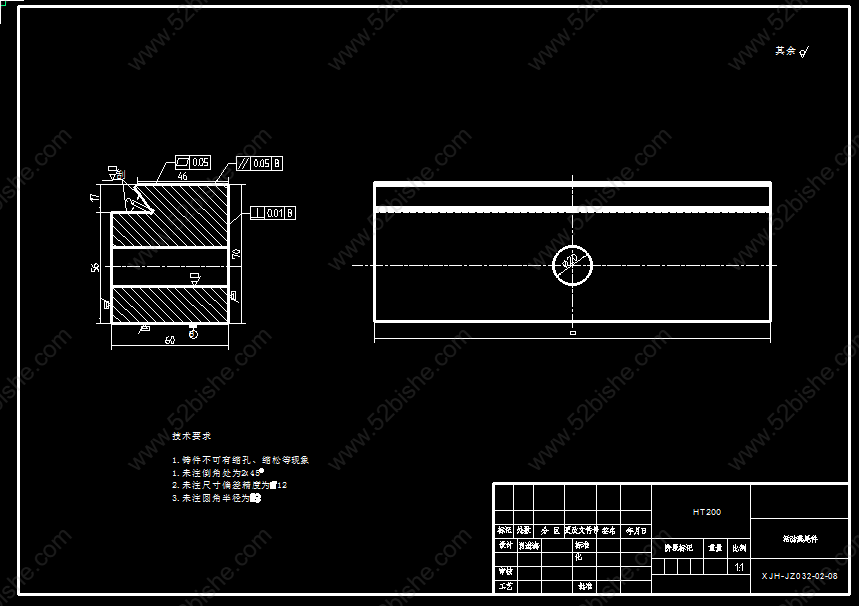

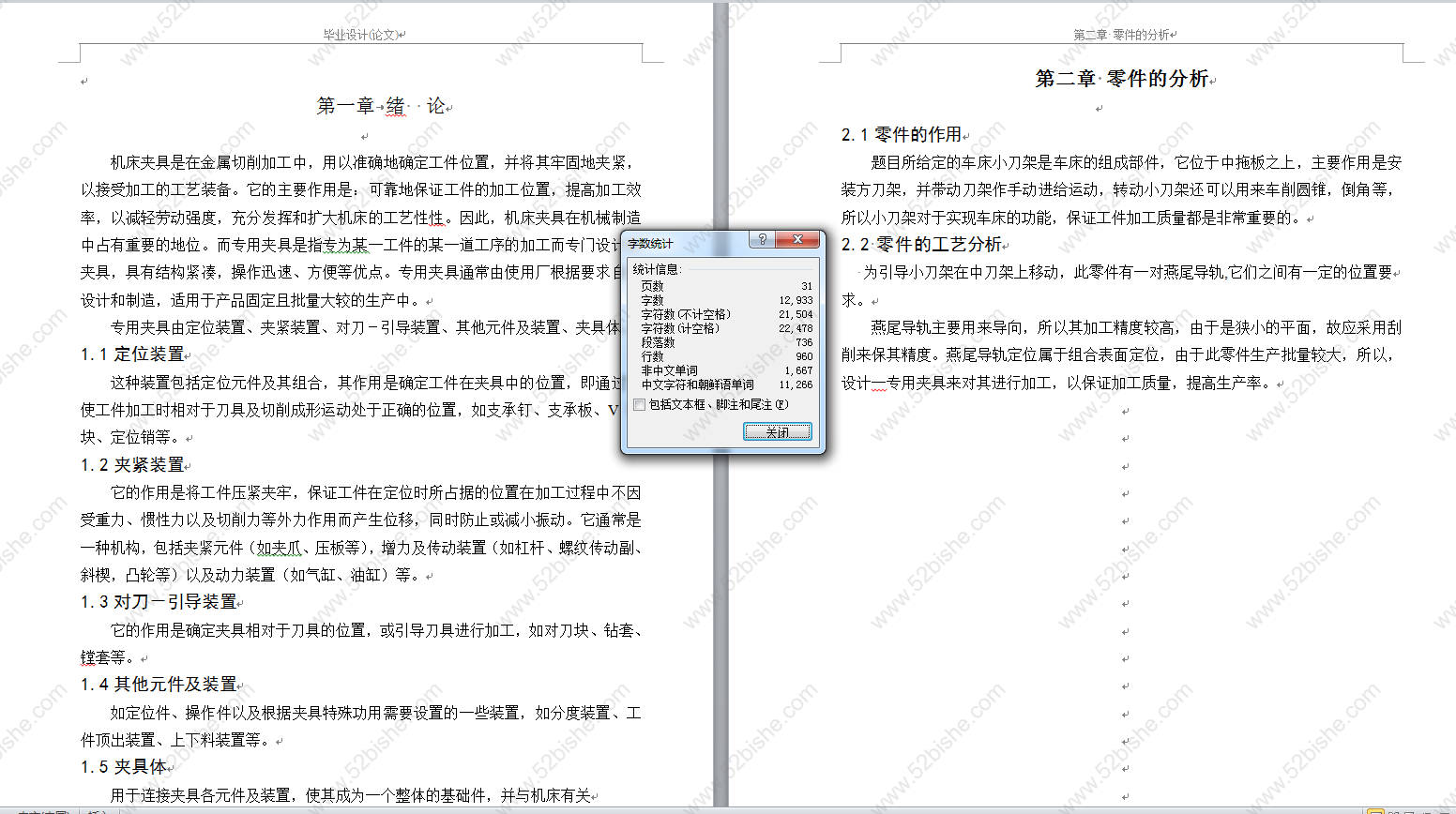

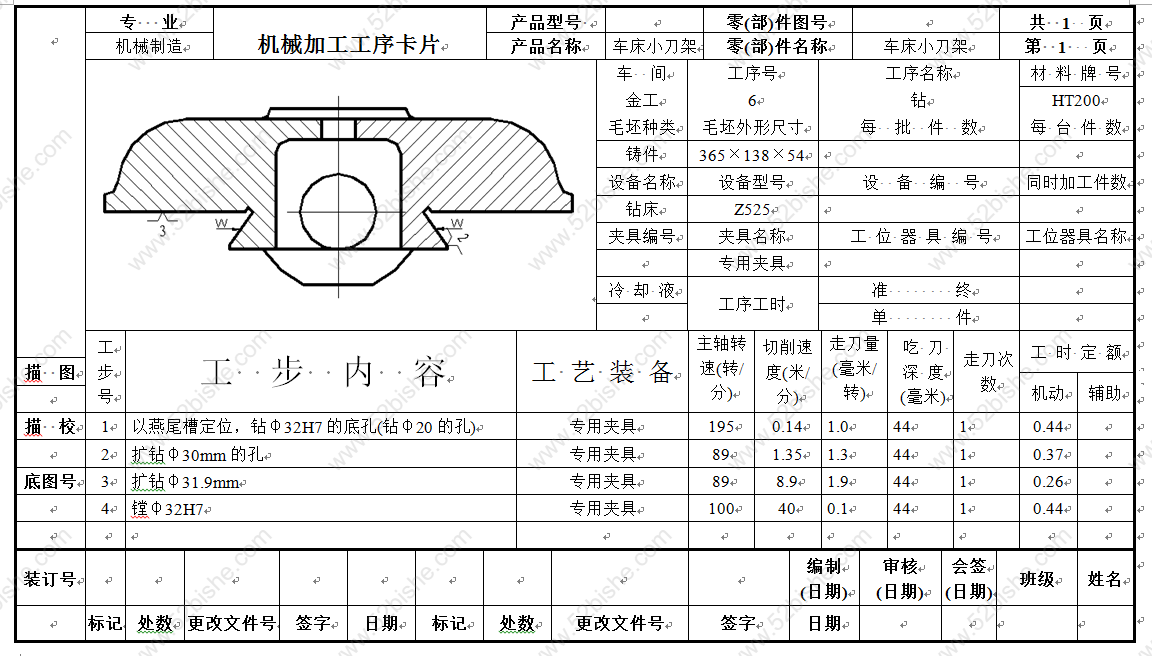

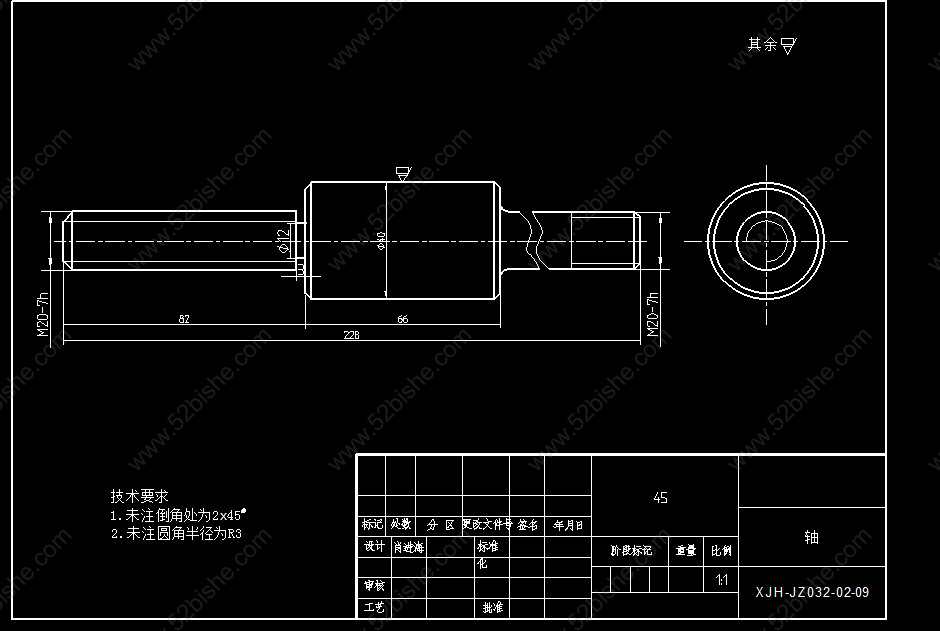

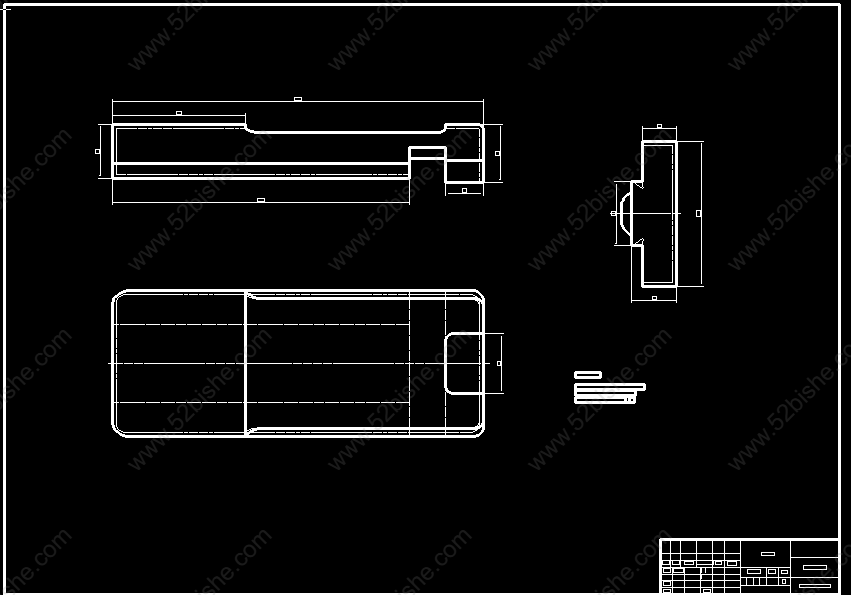

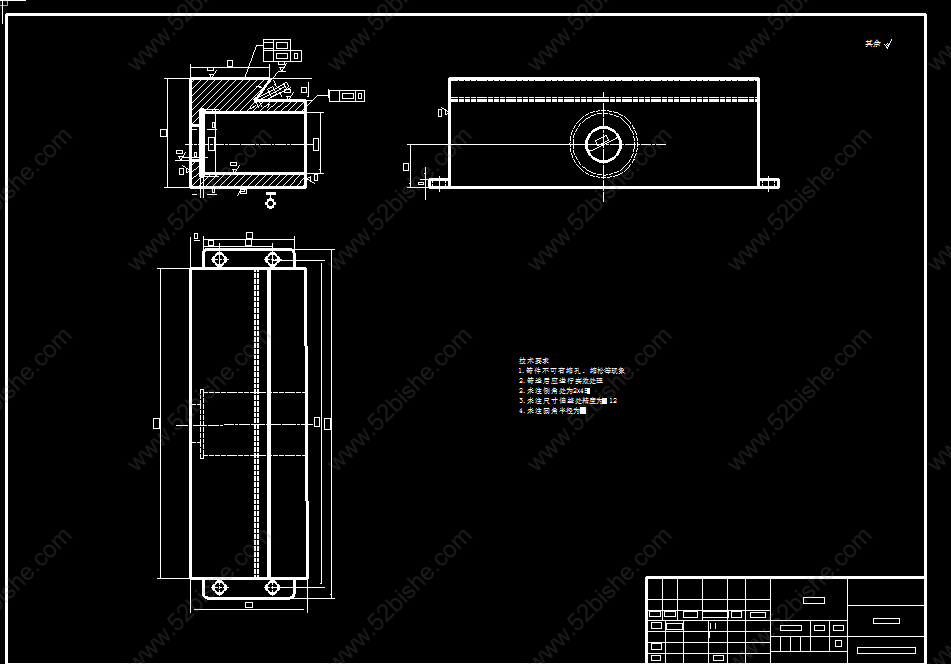

　　零件的作用题目所给定的车床小刀架是车床的组成部件，它位于中拖板之上，主要作用是安装方刀架，并带动刀架作手动进给运动，转动小刀架还可以用来车削圆锥，倒角等，所以小刀架对于实现车床的功能，保证工件加工质量都是非常重要的。2.2零件的工艺分析为引导小刀架在中刀架上移动，此零件有一对燕尾导轨,它们之间有一定的位置要求。燕尾导轨主要用来导向，所以其加工精度较高，由于是狭小的平面，故应采用刮削来保其精度。燕尾导轨定位属于组合表面定位，由于此零件生产批量较大，所以，设计一专用夹具来对其进行加工，以保证加工质量，提高生产率。零件材料为HT２００，考虑到零件的材料是铸铁，形状比较复杂，所以选用砂型铸造。
