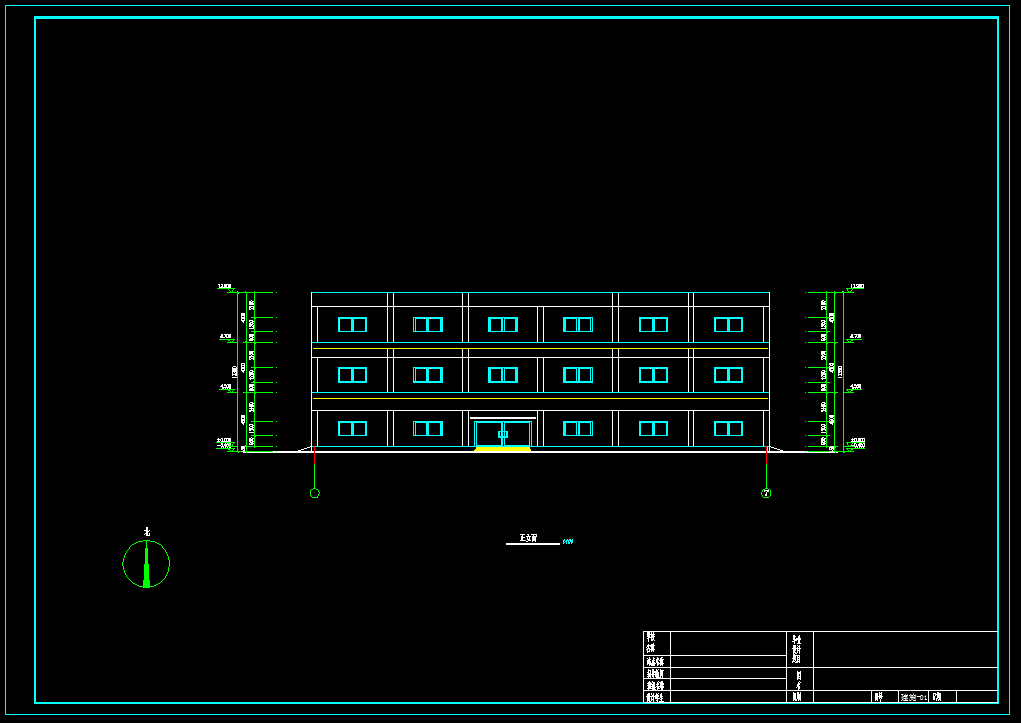

3层厂房建筑结构设计（计算书、图纸）[面积2500]

资料简介

　　建筑概况，设计题目：某厂房设计本工程为某厂房楼。建筑介绍：建筑面积约2500m2，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块，层数为3层，一层层高为4.5m，其余均为4.2m，室内外地坪高差为0.45。建筑技术条件资料，气象条件：地区基本风压0.55kn/m2，基本雪压0.20kn/m2。地质条件：地质构造情况（自上而下）：本场地地形平坦，自然地表内一米内为填土，填土后为粉压粘土，再下为卵石层，fk粉=250Kn/M2,fk卵=300-400KN/M2地下水位较深，无浸蚀性。框架结构承重方案的选择竖向荷载的传力途径：楼板的均布活载和恒载直接作用在主梁上，再由主梁传至框架柱，最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径，本商场框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。

/
