宾馆建筑给水排水设计（计算书、图纸）

资料简介

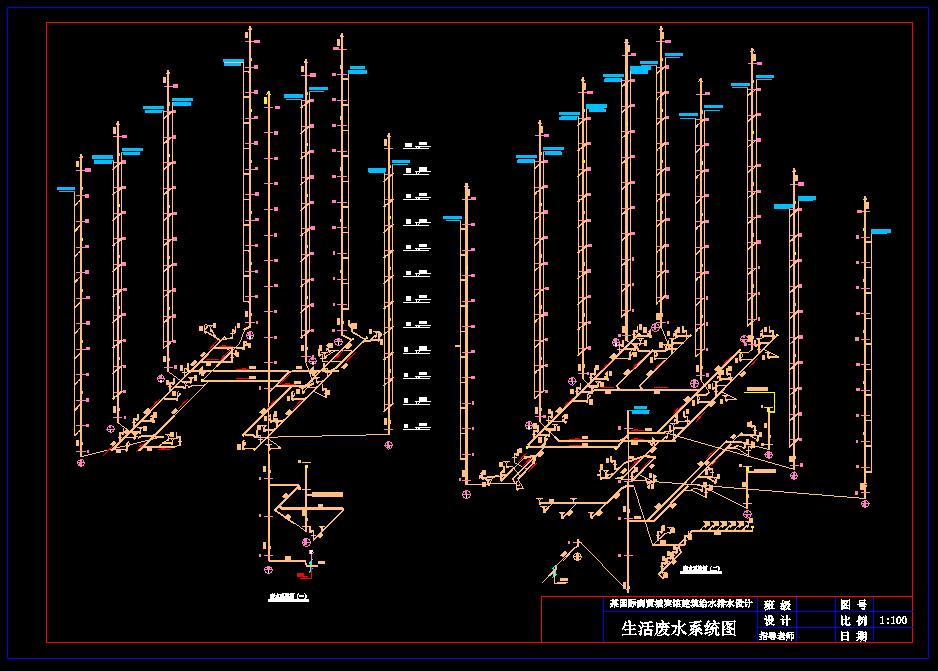

　　本设计的内容为十六层宾馆上下给排水、雨水、热水、消防设计。该高层建筑为地上十六层，地下一层。该建筑高度57.9m，建筑总面积约26810m2。生活给水系统采用变频泵给水方式。本建筑分区，从地下一层至地上五层采用市政管网供水，地上六层至十六层采用变频泵供水。该方案供水安全可靠，投资及维护费用低。同时，水泵出水量稳定，能保持在高效区运行。排水系统采用雨水和生活排水分流排放。生活排水系统分为生活污水系统和生活废水系统，生活污水经室外化粪池处理后排至城市排水管网。屋面雨水排水系统采用内排水系统，因为此建筑为四星级宾馆，为保证建筑外观美丽。所以采用此方案。室内消火栓系统不分区，采用水箱和水泵联合供水的临时高压给水系统，并设有消防——生活共用水箱一个。消防给水系统管道采用独立设置，并且竖向成环。该建筑全楼均设自动喷水灭火系统，采用玻璃球闭式标准喷头。该系统管道采用独立设置，并且竖向成环。消防用水来自高位水箱。文件包括计算书、图纸，供参考学习

/
