三层别墅供暖系统设计

资料分类：暖通设计

资料格式：DWG

软件支持：CAD2007以上

发布形式：资料共享

文件内容：计算书+图纸

DOC文档文件为doc格式，用WORD打开

DWG图纸文件为dwg格式，用CAD打开

资料介绍

资料简介

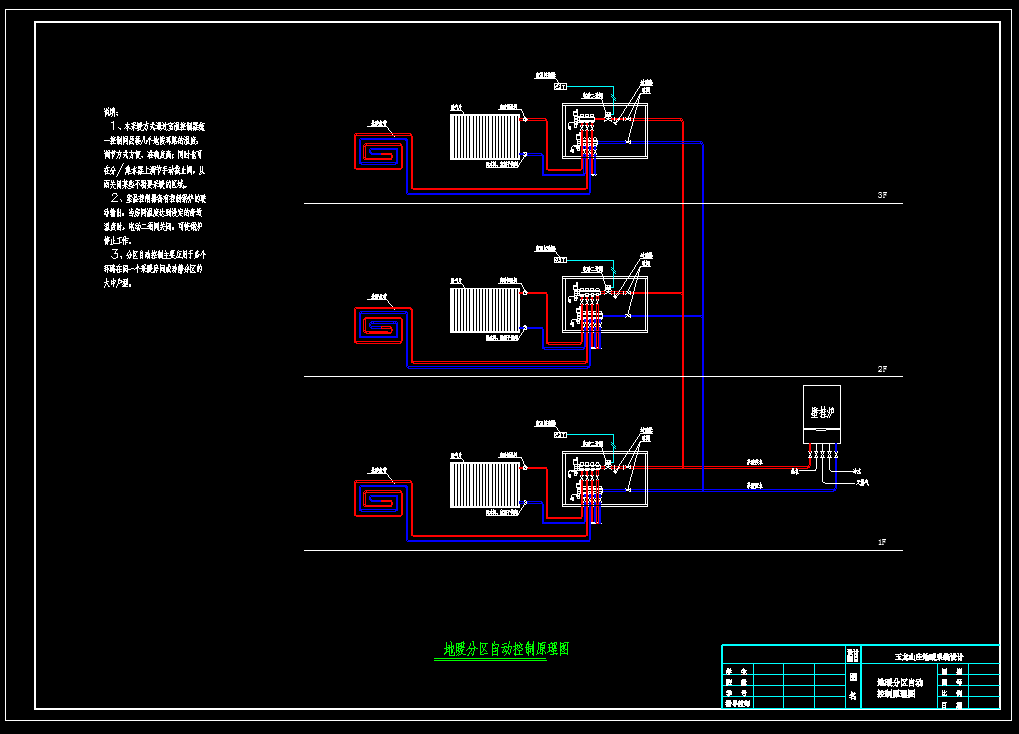

　　本设计是针对某市一幢三层别墅进行的供暖系统设计。建筑面积222㎡，供暖面积160㎡，其中卫生间为散热器供暖，其余房间为低温热水地面辐射供暖。设计参数：冬季供暖室内温度20℃，但卫生间22℃。总热负荷12KW。设计中的地暖管采用φ20mm爱康聚丁烯管（PB），管间距150mm。室内温度控制器选用柯弗耐品牌，散热器选用意莎普•金泰格的VL516和VL510两种型号的散热器。水系统采用异程式下供下回双管形式。各层分别选用一个规格为170*550*800分∕集水箱，热源选用一台多米康柏特锅炉，供热量为18KW。关键词：供暖系统；低温热水地面辐射；低温散热器。文件包括计算书、图纸。供参考学习
