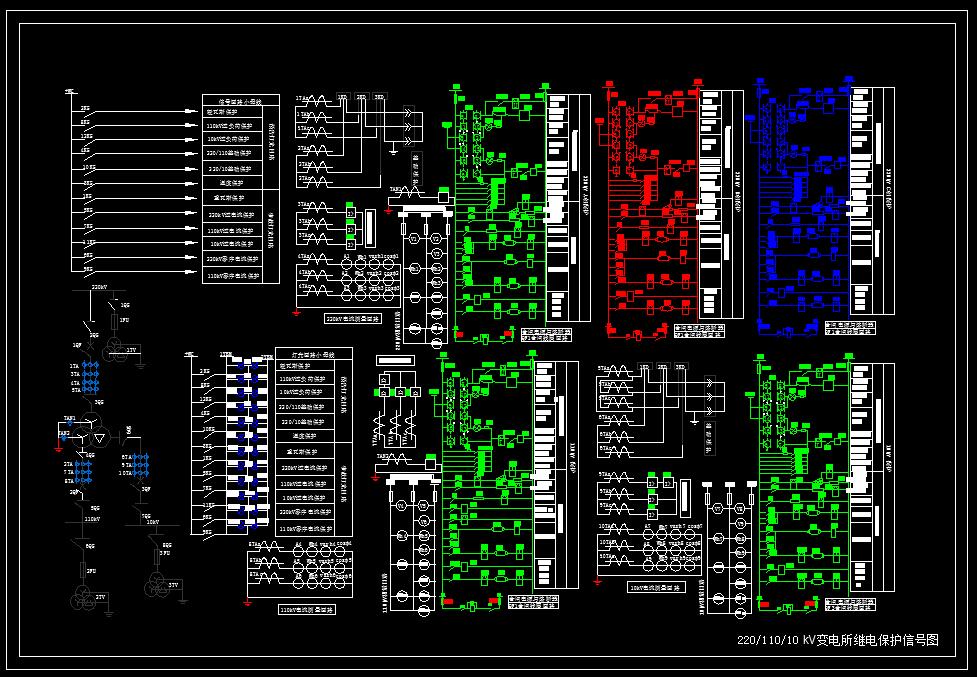

220/110/10kV降压变电所设计（计算书、图纸）

资料简介

　　摘要本设计主要介绍了220/110/10kV变电所电气部分初步设计内容和方法。设计的内容有主接线方案的确定，主变压器的选择，短路电流的计算,母线、断路器、隔离开关、熔断器、绝缘子、穿墙套管的选择和校验，互感器的配置，防雷保护的设计，以及继电保护的设计和整定计算。关键词：变电所；主接线；变压器；继电保护(7)设计内容本设计只做电气部分的初步设计，不作施工设计和土建设计。主要设计范围为：⑴确定电气主接线；⑵主变压器的选择；⑶短路电流计算；⑷断路器和隔离开关选择；⑸母线和出线选择；⑹限流电抗器选择（必要时）；⑺电流互感器和电压互感器选择；⑻高压熔断器选择（必要时）；⑼支持绝缘子和穿墙套管选择；⑽消弧线圈选择（必要时）；⑾避雷器选择；⑿配电装置设计；⒀配电装置防雷设计；⒁自动重合闸接线设计；⒂继电保护及整定计算。文件包括计算书、图纸，供参考学习

/
