主跨70m预应力混凝土连续刚构桥梁设计（计算书、图纸）

资料简介

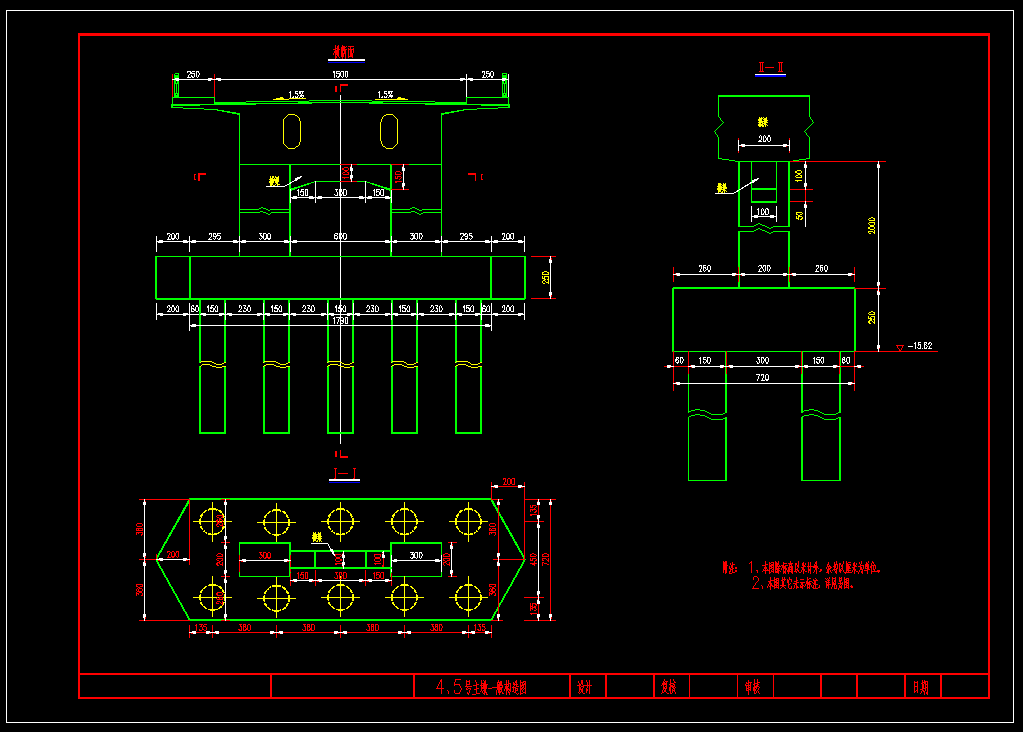

　　本设计主要是对预应力混凝土连续刚构上部结构进行设计。连续刚构这种桥型结构刚度好、抗震性能好、墩梁固结有利于悬臂施工，减少了大型支座的养护维修和更换。在近二十余年来，随着预应力技术的发展和悬臂施工法的应用,连续刚构桥得到了广泛的应用。本设计桥梁为跨度（50+70+50）m的预应力混凝土连续刚构，截面形式为单箱双室箱型。桥面宽度为20m，设计荷载标准为公路I级汽车荷载。主梁采用挂篮对称悬臂施工。设计流程如下：第一步:确定主梁的主要构造和细部尺寸；第二步:根据悬臂施工挂篮的起吊能力对主梁进行施工节段的划分；第三步:在AutoCAD中建立计算模型并导入桥梁博士程序中，完成建模过程；第四步:进行施工阶段内力分析，从而估算出所需纵向预应力筋的数目；第五步:计算预应力损失及各项次内力，并进行主要截面验算；最后：绘制工程图及编制说明书。文件包括计算书、图纸，供参考学习

/
