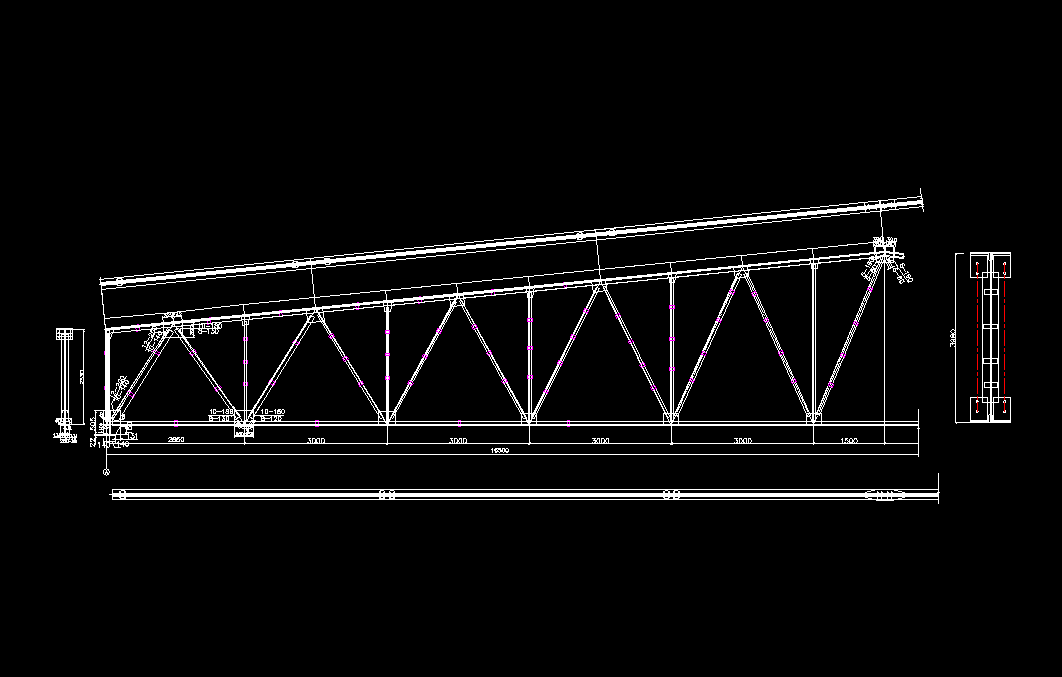

钢结构梯形钢屋架课程设计（计算书、图纸）

资料简介

　　[摘要]：对简单的单层跨度为18m的无檩屋盖的设计，采用的是平坡梯形屋架形式。主要设计内容为檩条和屋盖支撑的布置，屋架的形式和主要尺寸，荷载、内力计算和内力组合，杆件截面选择，节点设计以及钢屋盖施工图的绘制。[关键词]：梯形屋架内力系数角钢截面焊缝节点设计资料设计数据：某厂房总长度99m，跨度33米，纵向柱距9m。1.结构形式：钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，截面300×300mm。屋面坡度i=1/10；梯形屋架边缘高度为233cm。地区计算温度高于－200℃，无侵蚀性介质，地震设防烈度为7度；厂房内设有2台200/50KN中级工作制吊车，轨顶标高为8.500m。2.屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。屋架采用的钢材、焊条为：Q390钢，焊条为E50型；文件包括计算书、图纸，供参考学习

/
