5层钢框架结构宾馆建筑结构设计（计算书、图纸）[面积6800]

资料简介

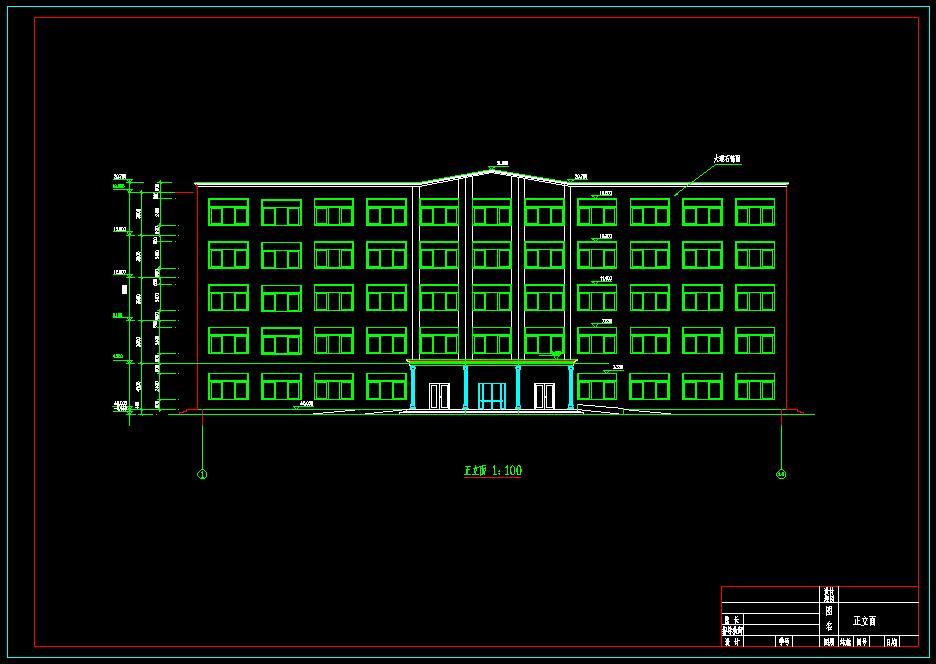

　　本工程为宾馆，位于市区。抗震设防烈度为7度，设计基准期50年。基本风压0.50kN/m2，基本雪压为0.4kN/m2。本工程建筑面积约6800平方米，钢框架结构。本建筑共五层，底层层高4.2米，其他3.9米，总高度20.7米，室内外高差为0.45米，女儿墙高0.9米，外墙厚300mm。内墙厚160mm，轻质隔墙厚86mm。建筑平面呈四方形，总长度为63.3米，总宽度为21.9米。建筑立面规整，采用大理石装饰外墙。除正面中门为玻璃门外，其余均采用实木门，窗为塑钢窗。本工程结构形式为钢框架——支撑结构体系，柱采用HW型钢，一层边柱截面3503001219，二到三层3003001015，四到五层3002501012，中柱一层3943981118二到三层3503501219，四到五层3503001219。梁采用HM型钢，6米跨梁截面340250914，9米跨梁截面4403001118，基础用C25混凝土，建筑地点地质条件良好，采用柱下独立基础.纵向设置支撑，支撑杠件采用双角钢，用焊缝连接。设计严格遵守我国现行规范，计算中包括荷载计算，内力组合，基础设计及验算，柱，梁的强度验算和整体稳定验算，楼梯设计等。文件包括计算书、图纸，供参考学习

/
