双塔双索面砼箱梁斜拉桥毕业设计（计算书+图纸）

资料简介：

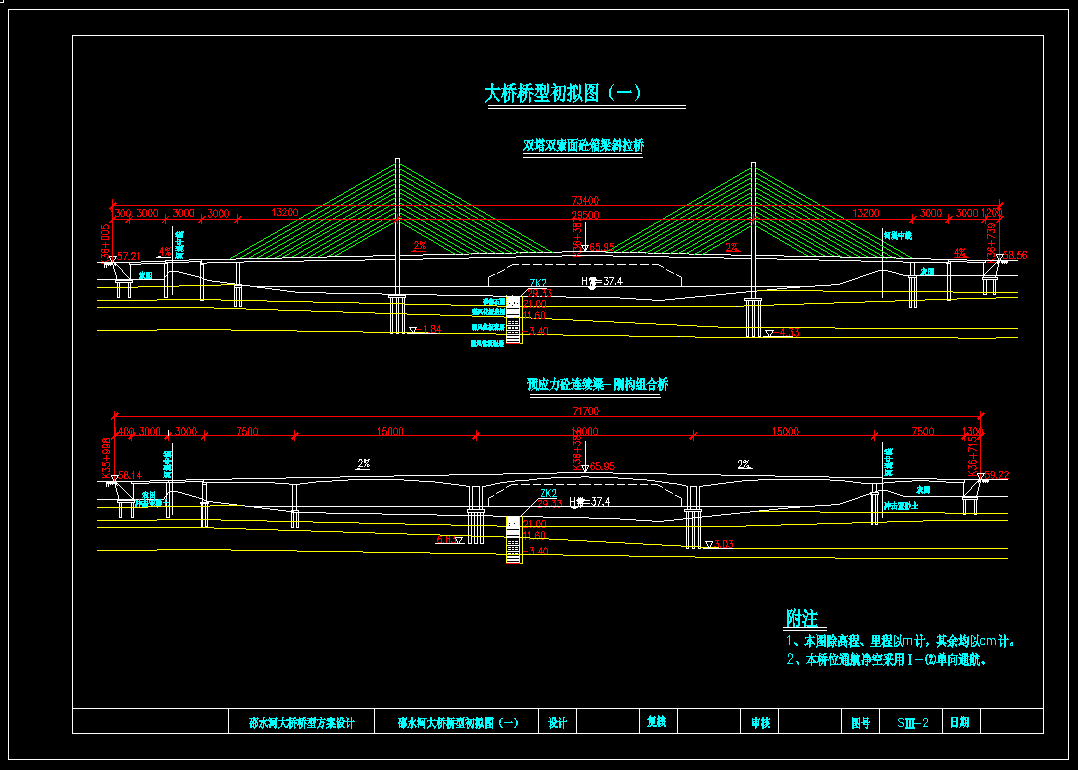

　　大桥桥型方案设计总说明，摘要：本毕业设计为大桥桥型方案设计。根据当地的地形、地质和水文等情况，初拟了四种桥型方案:分别是双塔双索面砼箱梁斜拉桥、预应力砼连续梁-刚构组合桥、预应力砼连续梁桥、中承式钢管砼拱桥。在四各初拟方案中选出三种方案来进行方案比选。方案一： 双塔双索面砼箱梁斜拉桥（主桥为162m+295m+162m等截面箱梁，引桥为30m简支T梁）；方案二：预应力砼连续梁桥（主桥为140+180+140m的变截面箱梁，引桥为30m简支T梁）；方案三：中承式钢管混凝土拱桥（主桥为90m+240m+90m的等截面肋板式梁，引桥为30m简支T梁）。通过概算、模糊综合评判法最后得出一个最优方案为：双塔双索面砼箱梁斜拉桥。在本毕业设计中，采用桥梁博士对方案引桥进行了内力计算，得出预应力钢绞线的数量和布置形式，最后考虑主要次内力，进行施工及使用阶段的应力检算。关键词：方案比选；双塔双索面砼箱梁斜拉桥；模糊综合评判法。在桥型方案优选中利用模糊综合评判法得出此次设计的推荐方案为：双塔双索面砼箱梁斜拉桥（全长734m）。设计荷载为公路-Ⅰ级，人群荷载为3.5KN/㎡。桥面净空：车道宽2×10.25m，人行道宽2×1.75m。桥下净空：通航河流航道等级Ⅰ-⑵单向通航。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
