跨径25m混凝土简支T梁桥毕业设计（图纸+计算书）

资料简介：

　　混凝土简支T梁桥设计摘要：本设计是根据设计任务书和桥规，设计预应力简支T梁桥，对结构进行内力计算和配筋。桥梁跨径为25m，主梁为变截面T梁，梁高为1.7m。上部结构着重设计和计算预应力钢束的数量、布置、应力损失和主梁的截面几何特性，以及对主梁的截面承载力、应力、变形进行验算。运用比拟正交异性板法（G-M法）求横向分布系数。对下部结构的支座、盖梁、桩基进行计算和验算。根据结构受力验算，该桥梁结构形式满足安全性、耐久性等要求。关键词：预应力混凝土；简支T梁；横向分布系数1.1设计资料
　　跨度和桥面宽度1）标准跨径：25m（墩中心距）。2）计算跨径：24.12m。3）主梁全长：24.92m。4）桥面宽度（桥面净空）：净4×3.5m＋2×0.5m（防撞栏）。（2）技术标准5）设计荷载：因有大型载重车辆通过桥梁，偏安全考虑，采用公路-Ⅰ级荷载。6）环境标准：Ⅰ类环境。7）设计安全等级：二级。（3）水文地质条件8）冲刷深度：最大冲刷线为河床线下2.7m处。9）地质条件：硬塑黏性土。10）按无横桥向的水平力（漂浮物、冲击力、水流压力等）计算。设计依据1）公路桥涵设计通用规范。（2）公路钢筋混凝土及预应力混凝土桥涵设计规范（3）其余设计依据详见参考文献。设计参数1）混凝土：主梁、翼缘板、横隔板、湿接缝均采用C50混凝土；桥面铺装采用C40混凝土。盖梁采用C30，钻孔灌注桩用C25。2）钢材：1)预应力钢束：采用高强度低松弛7丝捻制的预应力钢绞线，公称直径为15.20mm，公称面积140 ，标准强度，弹性模量。2)施工工艺：按后张法施工工艺制作主梁，采用金属波纹管和夹片锚具，波纹管内径70mm，外径77mm。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

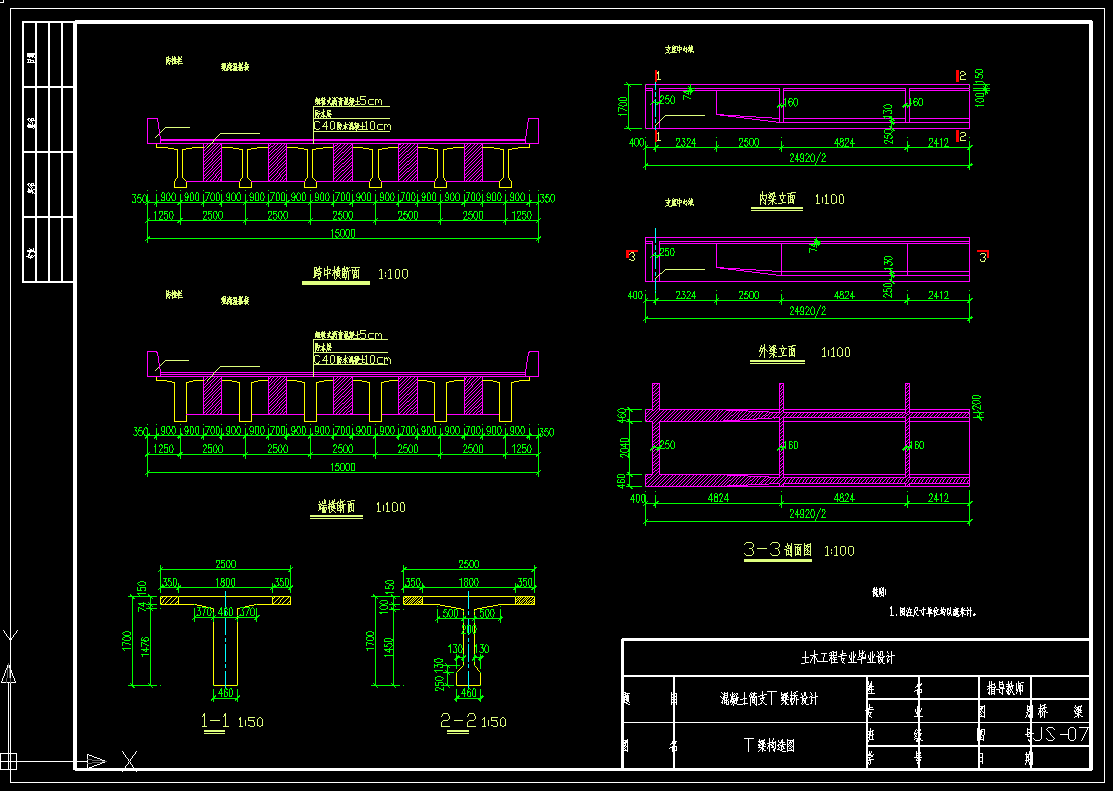

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
