跨径35m钢筋混凝土预应力简支T梁桥毕业设计（图纸+计算书）

资料简介：

　　跨径35m钢筋混凝土预应力简支T梁桥，设计资料桥梁跨径及桥宽标准跨径：35m（墩中心距离）；主梁全长：34.96m；计算跨径：34m；桥面净空：7m+2×1.5m；设计荷载公路-Ⅰ级，人群荷载3.5KN/m2，结构重要性系数每侧的栏杆及人行道构件重量的作用力为2.5KN/m。环境；桥址位于城市地区，跨河桥，Ⅰ类环境条件，年平均相对湿度为75%。材料及工艺混凝土：主梁采用C50，栏杆及桥面铺装用C30；预应力钢筋：采用《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG DGZ-2004）中的15-2钢纹线，共用25根，配3束，非预应力钢筋：HRB400级钢筋，抗拉强度标准值。直径d<12mm者，一律采用HRB335级钢筋，抗拉强度标准值，抗拉强度设计值。钢筋弹性横量均为。设计要求根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》要求，按A类预应力混凝土构件设计此梁。施工方法：按后张法施工，工艺制作主梁，采用内径70mm，外径77mm的预埋波纹管和夹片锚具，钢纹线采用TD双作用千斤顶两端同时张拉，主梁安装就位后现浇500mm宽的湿接缝。最后施工在100mm的防水混凝土为铺水层（施工于桥面上），防水混凝土再铺30mm沥青混凝土。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

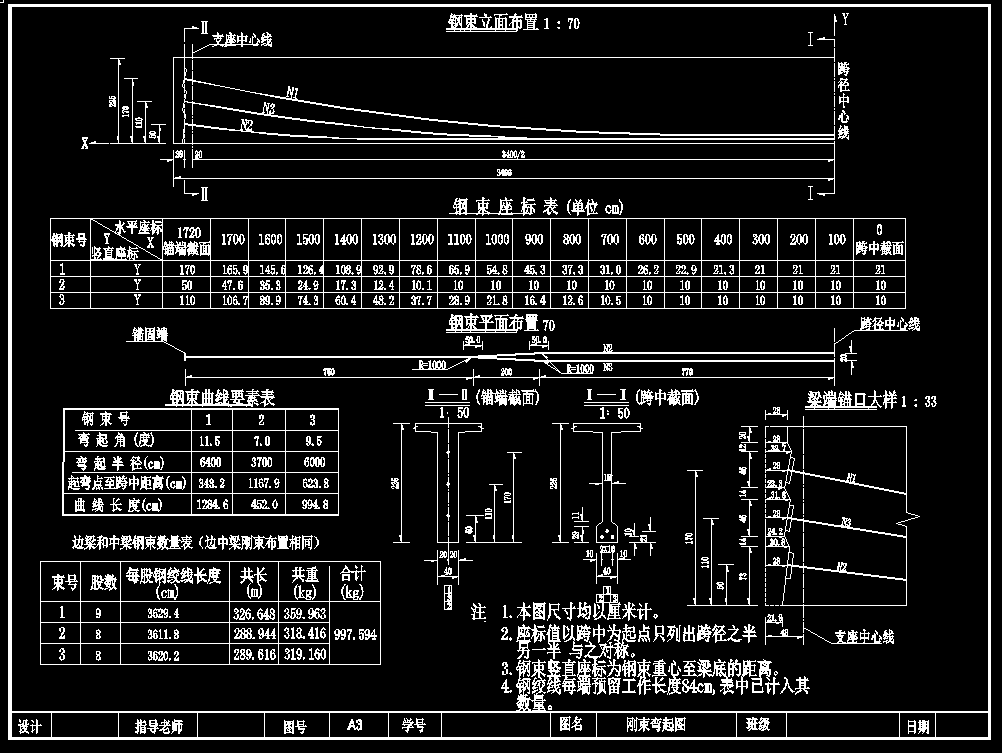

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
