110KV降压变电站毕业设计（图纸+计算书）

资料简介：

　　设计了一个降压变电站,此变电站有三个电压等级：高压侧电压为110KV,有二回线路；中压侧电压为35KV,有4回出线,2回最大输出功率6MW,送电距离30公里，2回最大输出功率8MW，送电距离25公里；低压侧电压为10KV,有12回出线,5回最大输出功率1.5MW，送电距离8公里，7回最大输出功率1.3MW,送电距离10公里。同时对于变电站内的主设备进行合理的选型。本设计选择选择两台SFSZL-31500/110主变压器，其他设备如站用变，断路器，隔离开关，电流互感器，高压熔断器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。使其更加贴合实际，更具现实意义。
　　本设计的变电站为降压变电站,有三个电压等级：高压侧电压为110KV,有二回线路；中压侧电压为35KV,有4回出线,2回最大输出功率6MW,送电距离30公里，2回最大输出功率8MW，送电距离25公里；低压侧电压为10KV,有12回出线,5回最大输出功率1.5MW，送电距离8公里，7回最大输出功率1.3MW,送电距离10公里。本毕业设计包括毕业设计图纸、毕业设计计算书。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

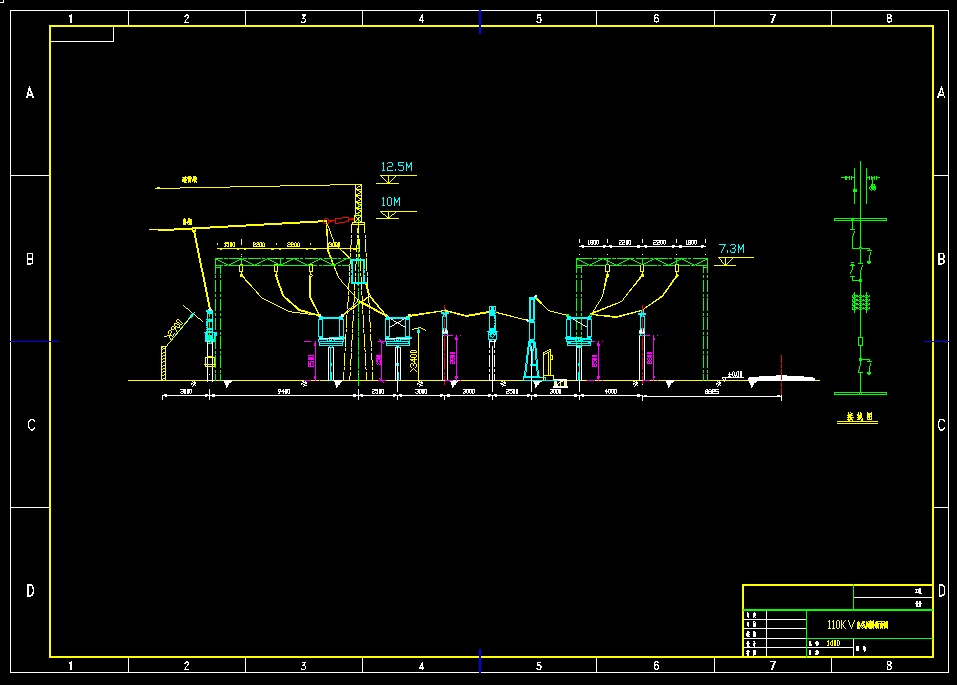

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
