17层酒店空调系统毕业设计（图纸+计算书）

资料简介：

　　本设计为酒店空调系统设计,建筑面积为14083 m²，总建筑高度为77.4 m，地下一层为设备用房，地上17层，1-3层为多功能服务区，包括办公室、酒吧、餐厅、健身房、KTV包厢等。4到16层为标准客房，17层为高级套房。
　　针对各房间的位置和功能不同，酒店门厅、餐厅、宴会厅等大空间采用了全空气系统，房间空气品质较好，并且在过渡季节可以实现全新风运行，最大程度上利用自然界的能量，节省能源。对于办公室和客房等一些使用较为灵活的小房间，采用风机盘管和独立新风的半集中式系统，可以实现较为灵活的控制。
　　本设计包括冷负荷计算，送风量的确定，空调系统的划分，空调设备的选型，风管水管的布置和水力计算，气流组织计算和制冷机房的设计。本设计的风机盘加新风系统，风机盘管承担全部的室内负荷，新风系统则承但新风负荷。新风处理到等焓线上。新风送风口布置在风机盘管机组送风口的旁边，避免将新风接至风机盘管机组的回风吸入口处。此方式新风不进入风机盘管，噪声小，风机盘管较小。关键词:空气调节,全空气系统,冷负荷,风机盘管
　　本毕业设计文件包括：毕业设计计算说明书、设计图纸。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

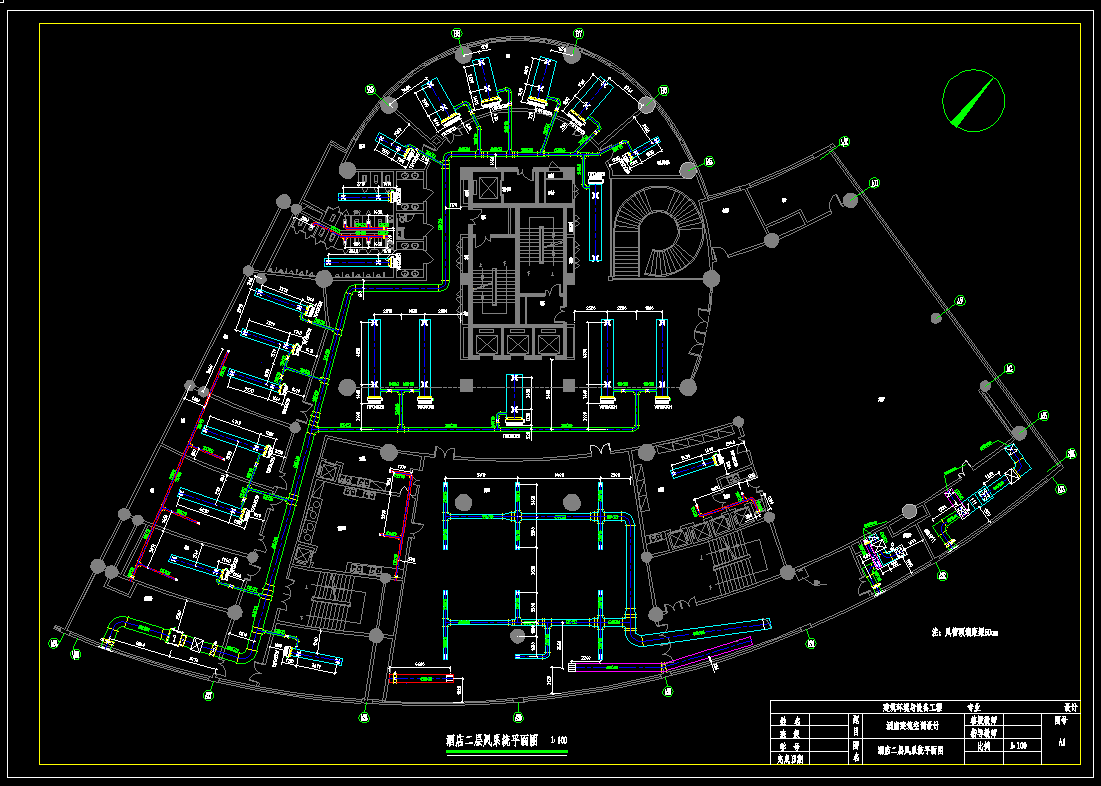

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
