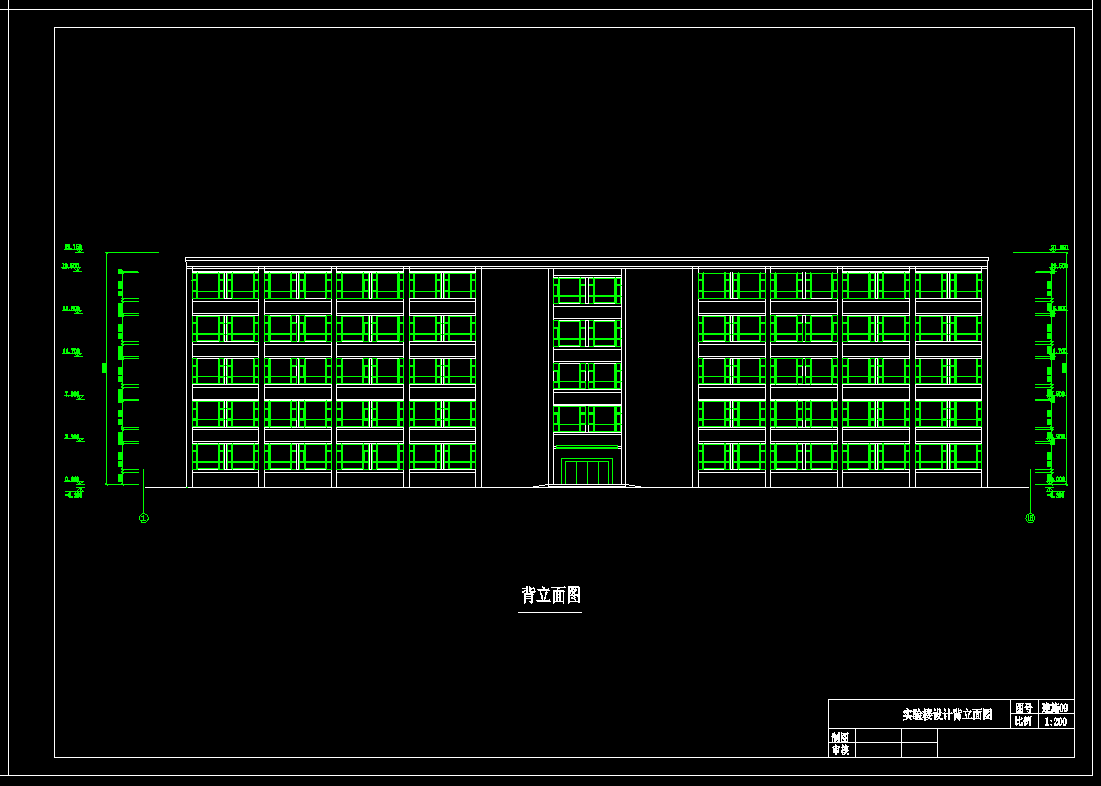

5层框架结构实验楼建筑结构设计（图纸+计算书+PKPM）[面积6760]

资料简介

　　本工程为实验楼，采用现浇钢筋混凝土框架结构，建筑层数为五层，屋顶为不上人屋面。总建筑面积为6560m²。框架抗震等级为三级，抗震设防烈度为7度(0.1g)，抗震分组为第二组，建筑场地类别为Ⅱ类。使用年限为50年。填充墙采用200m厚的加气混凝土砌块，外墙一侧墙体外挂瓷砖，一侧为20mm厚抹灰。内墙两侧使用20mm厚抹灰，女儿墙做法为200厚加气混凝土砌块，外墙面干挂磨干花岗石石板，内墙采用20mm厚抹灰。门为实木门，门洞尺寸分别为1.0mx2.1m，1.2mx2.1m，1.5mx2.1m。窗为铝合金窗，洞口尺寸为2.95mx2.9m及2.1mx2.4m。楼盖及屋盖均采用现浇钢筋混凝土结构，楼板厚度取100mm。混凝土：梁柱板基础均使用C30混凝土。钢筋：纵向受力钢筋采用热轧钢筋HRB335,其余采用热轧钢筋HPB300。本结构计算选用一榀框架为计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距二次分配法，不但使计算结果较为合理，而且计算量较小，是一种不错的手算方法。本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。本设计文件包括：计算书、图纸。供参考学习

/
