跨径4×15m钢便桥设计(计算书+图纸+施工方案)

桥梁设计_跨径4×15m钢便桥
跨径4×15m钢便桥

资料分类:桥梁设计

资料格式:DWG DOC

软件支持:CAD2007以上 Word2007以上

发布形式:资料共享

文件内容:计算书+图纸+施工方案

DOC文档文件为doc格式,用WORD打开
DWG图纸文件为dwg格式,用CAD打开

资料介绍

资料简介:

  拟建便桥为保证整个标段工程顺利施工,同时不影响通航要求和施工正常同行,决定修建一座施工钢便桥。拟建便桥采用装配式公路钢桥,下承式结构,全长60m,跨径4×15m,便桥宽度为6米,其中车行道宽4米,两侧人行道宽1米。人行道两侧设栏杆,下部结构采用钢管桩基础和钢筋混凝土简易桥台,上部结构采用贝雷梁和型钢的组合结构。主要技术标准1)设计荷载:80t水泥罐车;2)桥跨布置:12+2×15+12米;3)桥面布置:桥面净宽6m,车行道宽4.0m,两侧设1.0m宽人行道;4)钢便桥全长64.6m,纵横向平坡,桥面设计顶标高为389.50米。5)河床覆盖层:卵石土层6)设计行车速度15km/h。3.2结构形式钢便桥设计荷载主要考虑结构自重,80t水泥罐车荷载,设计长度54m。现将各部分结构详述如下:1)桥面板车行道桥面铺装采用8mm厚防滑钢板,横梁为[36a槽钢卧放布置,中心间距40cm,两侧人行道满铺10×5cm方木。2)主梁栈桥采用3组(6片)贝雷梁作为主梁,贝雷梁组间距为1.55m.一组贝雷梁片与片之间中心间距为90cm。主梁与桩顶横梁采用“U”型卡扣连接。3)桩顶分配梁每排钢管桩顶设2根I36a工字钢,工字钢之间连接采用手工电弧焊对焊连接。4)下部结构桥台台身:桥台台身采用C30卵石混凝土浇筑。桥台基础:开挖至中风化砂岩面后做钢筋混凝土基础,桥台基础尺寸为640cm×670cm,浇筑厚度1m,采用C25卵石混凝土浇筑,基础与墙身结合处需进行凿毛处理并用φ16精轧螺纹钢筋连接,φ16精轧螺纹钢筋间距15cm。桥墩:桥墩设置一排Φ630×10mm的钢管立柱,共计3根。横向间距1.55m。钢管间采用[16槽钢焊成剪刀撑连接,每个钢管桩顶设置深度0.2m宽度0.3m的凹槽。2榀I36a工字钢横向分配梁嵌入钢管桩中,钢管桩与分配梁间焊接牢固。3.2.5人行道护栏便桥两侧人行道护栏立杆采用高度为1.2m的8#槽钢,纵向利用壁厚为3mm的Φ48钢管连接,上下间距0.6m,设置2排,立杆间距1.5m。
  本毕业设计文件包括:图纸、计算书、施工方案。
设计正文的部分内容试读已结束,如果需要查看完整设计内容,请下载本资料
/

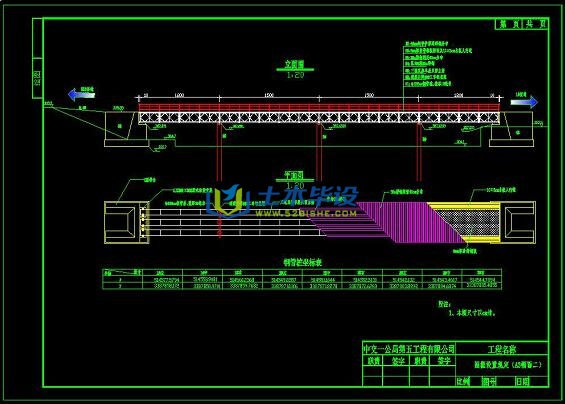

图纸的部分内容截图展示已结束,如果需要查看完整图纸内容,请下载本资料
