某住宅楼小区地块施工现场平面布置图

资料简介

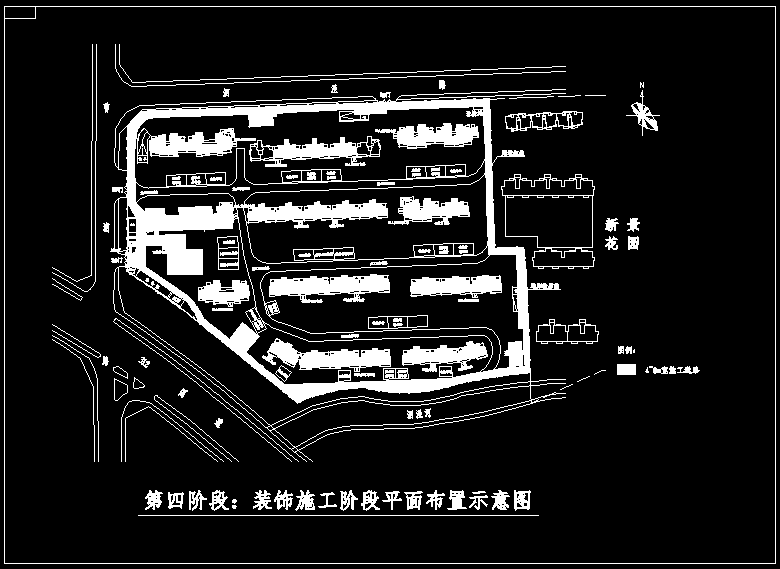

　　本资料为15张图，施工现场平面布置图，CAD格式，包括基础、主体、装修、临水、临电施工阶段的平面布置图，以及附属临建设施示意图，可供参考。图1：工程位置地理示意图；图2：桩基、围护施工阶段场地平面布置示意图；图3：桩基施工流向示意图；图4-1：基坑土方开挖分区示意图；图4-2：基坑土方开挖围护平剖图；图5：基坑轻型井点降水平面布置示意图；图6：基础施工阶段平面布置示意图；图7：上部结构施工阶段平面布置示意图；图8：装饰施工阶段平面布置示意图；图9：施工现场临时排水平面布置示意图；图10：施工现场临时用水平面图；图11：施工现场临时用电平面图；图12-1：塔吊基础及基础开挖示意图；图12-2：塔吊桩基及基础承台剖面示意图；图12-3：格构柱与承台锚固连接节点；图13：脚手架搭设示意图；图14：梁、板及楼图支模示意图；图15：墙、柱支模示意图。

/
