    施工平面图绘制步骤和方法

    资料分类:土木工程毕业设计 - 毕业论文写作 | 发布形式:资料共享 | 更新时间:2017-08-29 显示全部楼层

      1、施工平面图设计原则
      在满足施工安全,保证现场施工顺利进行的条件下,要尽量布置紧凑、少占地,要做到短运输、少搬运,避免二次搬运,要尽量减少临时设施的搭设,应符合劳动保护、安全生产、消防、环保、市容要求。
      2、施工平面图设计步骤
      (1)起重运输机械的布置
      1)塔吊的回转半径≥建筑物的最大宽度+塔吊中心至外墙边缘的距离(一般取4.5-6m)
      2)绘出塔吊的服务范围,塔吊布置的最佳状态是使建筑物平面均处于塔吊的服务范围之内,应避免死角或尽量减小死角。还应考虑要有较宽的施工用地,以便安排构件堆放;搅拌设备的出料斗能直接挂钩后起吊;主要施工道路也宜安排在塔吊服务范围内。
      (2)搅拌站、加工棚、材料构件堆场的布置
      1)搅拌站:搅拌站布置应与砂、石堆场及水泥库的布置一起考虑,搅拌站应使塔吊的吊斗能从其出料口直接卸料并挂钩起吊。
      2)加工棚:木材加工棚应靠近木材及模板堆场,其附近应布置消防设施。钢筋加工棚靠近钢筋及成品堆场。淋灰池应布置在砂浆搅拌机附近。
      (3)仓库及堆场布置
      1)水泥库选择地势高、排水方便、靠近搅拌机的位置。
      2)易燃品仓库应符合防火 要求,其附近应布置消防设施并远离火源。
      3)木材、钢筋、水电器材仓库应与加工棚结合布置。
      4)预制构件堆场应在塔吊服务范围内,避免二次搬运。
      5)砖堆应在塔吊服务范围内。
      6)砂石堆场应靠近搅拌站,石子堆场更应靠近搅拌机。
      7)模板、脚手架应选择装卸、取用、整理方便且靠近道路的地方布置。
      8)工具库布置在工人作业区附近。

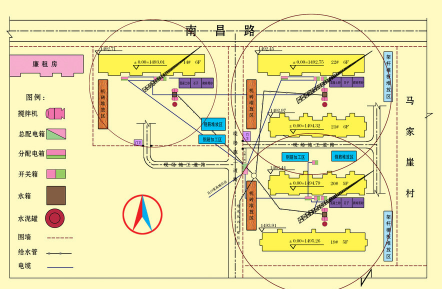

    施工平面图绘制步骤和方法 -图1

      (4)运输道路的布置
      1)运输道路应满足材料、构件的运输要求,使其通到各个仓库和堆场。
      2)单行道路的最小宽度为3.5m,双行道6.0m
      3)运输道路最好围绕建筑物布置成环形,或在道路端部设有12m×12m的回车场,以利畅通。
      (5)临时设施的布置
      1)门卫、收发室布置在现场出入口处,办公室可布置在门卫里侧。
      2)工人休息室、宿舍、办公室应布置在安全的上风侧,与作业区分开设置并保持安全距离。
      3)食堂、水房、厕所靠近工人宿舍。
      (6)临时供水供电线路的布置
      1)供电线路沿道路一则布置,至建筑物距离应大于10m。
      2)架空供电线路应在塔吊的服务范围之外。
      3)电源应通所有的用电机械、加工棚及生活区
      4)在保证供水的前提下,供水管线越短越好。
      5)供水 线路 应通往所有的用水点,如搅拌站、砖堆、生活区等。
      (7)绘图
      绘制施工平面图除了反映现场的布置内容外,还要反映周围环境和面貌(已有建筑物、场外道路、围墙等);绘图时应将拟建工程放在中心位置,并应留出一定的空白图面绘制指北针、图例、说明等;严格按照制图标准绘图,图例要规范,线路粗细分明,字迹端正,图面整洁美观;图幅为3号,比例为1:200-1:500.
