4层框架结构宿舍楼建筑结构设计（图纸+计算书）[面积3878]

资料简介：

　　建筑功能职工宿舍楼，建筑规模：建筑面积为3878m²，层数为4层，建筑高度为15.0m，层高均为3.6m。建筑耐火等级：二级，屋面防水等级：三级，设计使用年限50年。安全等级：二级，结构类型：钢筋混凝土多层框架结构。结构抗震设防烈度：7度，抗震设计分组：二组，加速度值为0.10 g，场地周期0.35s。抗震类别为丙类，框架抗震等级为Ⅲ级。结构材料：梁、板、柱混凝土均采用C30，梁柱主筋采用HRB400，，板的受力筋采用HRB400，箍筋均采用HRB335
　　该建筑根据使用性质、建设规模与标准的不同，确定各类用房。宿舍建筑由居室、阳台、管理室、公共活动室等组成。该宿舍建筑根据使用要求、用地条件、结构选型等情况按建筑模数选择开间和进深，确定了建筑平面，提高使用面积系数，并留有发展余地。考虑到该建筑的公共性及使用人群，对其构件尺寸作相应调整以及安全疏散通道，宿舍建筑的防火设计应符合现行国家标准《高层民用建筑设计防火规范》GB 50045-95（2005年版）等有关规定。该工程要求功能分区明确，布局合理，采光充足，通风良好，对窗的面积等都予以考虑。根据设计任务、房屋的使用功能和建筑设计要求，进行了建筑平面，立面和剖面设计，该建筑物共4层，层高均为3.6米，女儿墙高为0.6米。其标准层建筑平面、立面和剖面图分别见建筑图。

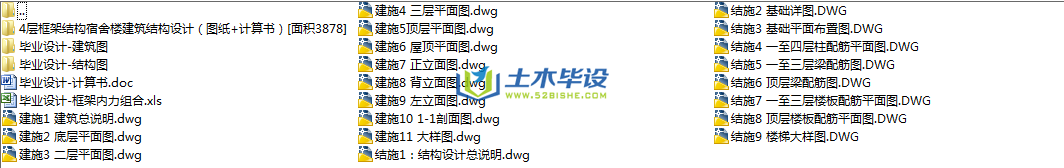

　　本毕业设计文件包括：毕业设计计算书、设计图纸、设计表格。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
