[桥梁毕业设计文档] 预应力混凝土连续梁桥设计论文计算书

资料简介

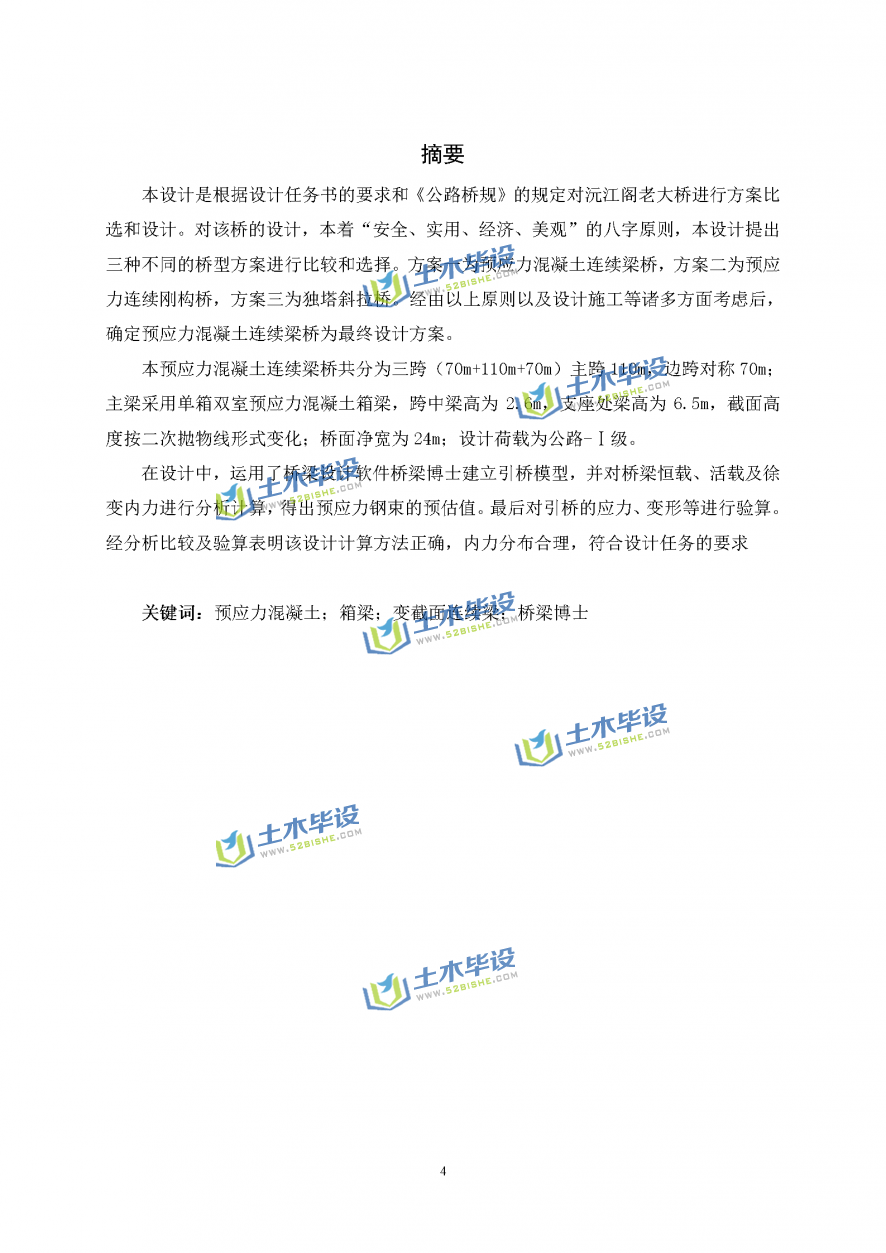

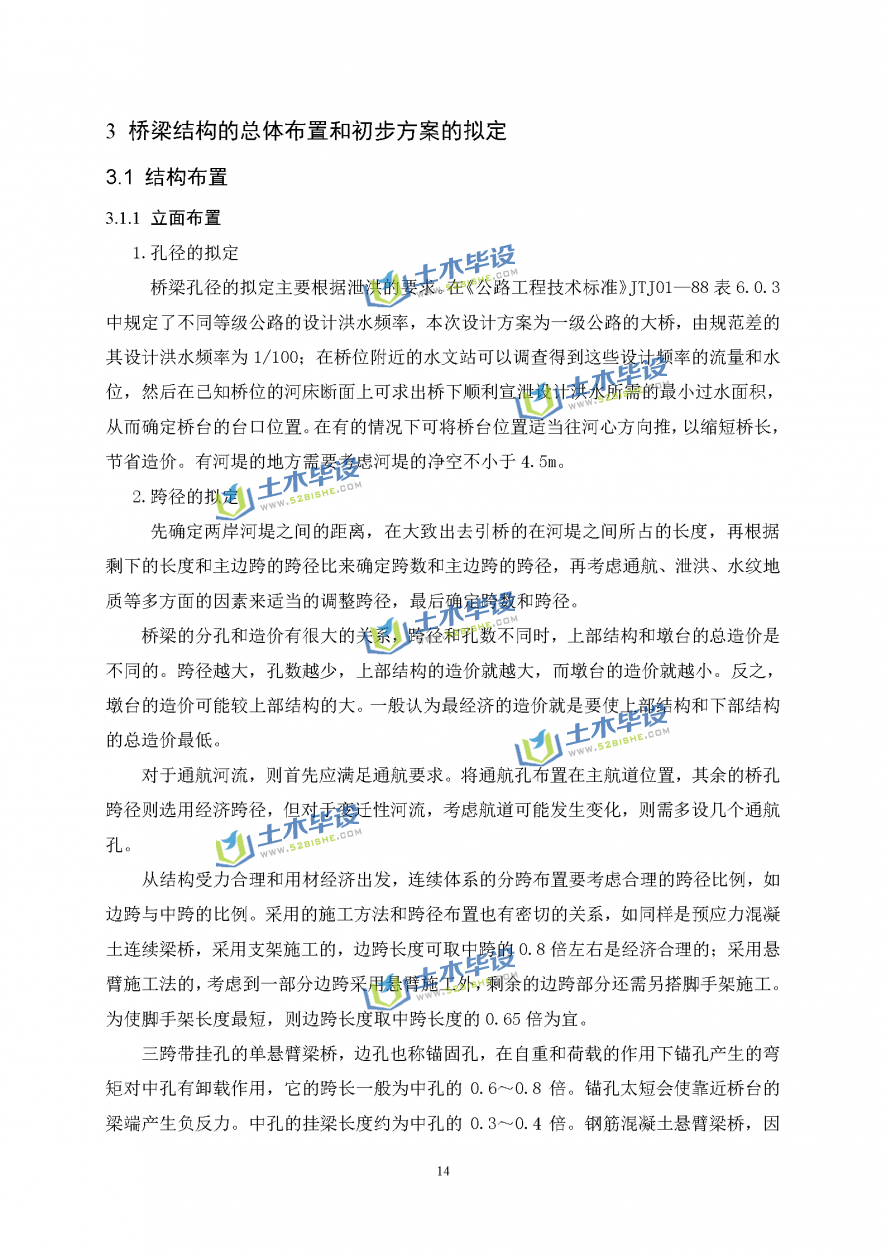

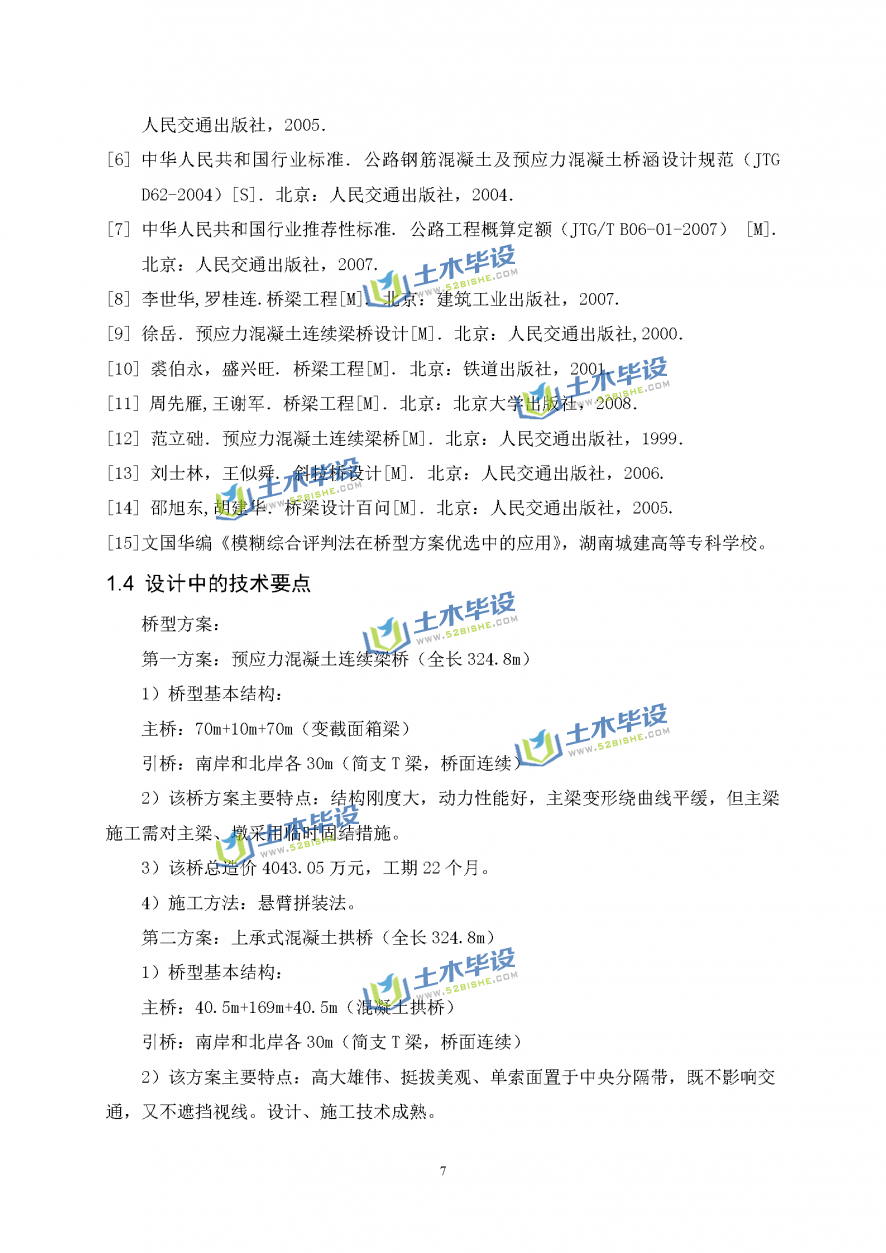

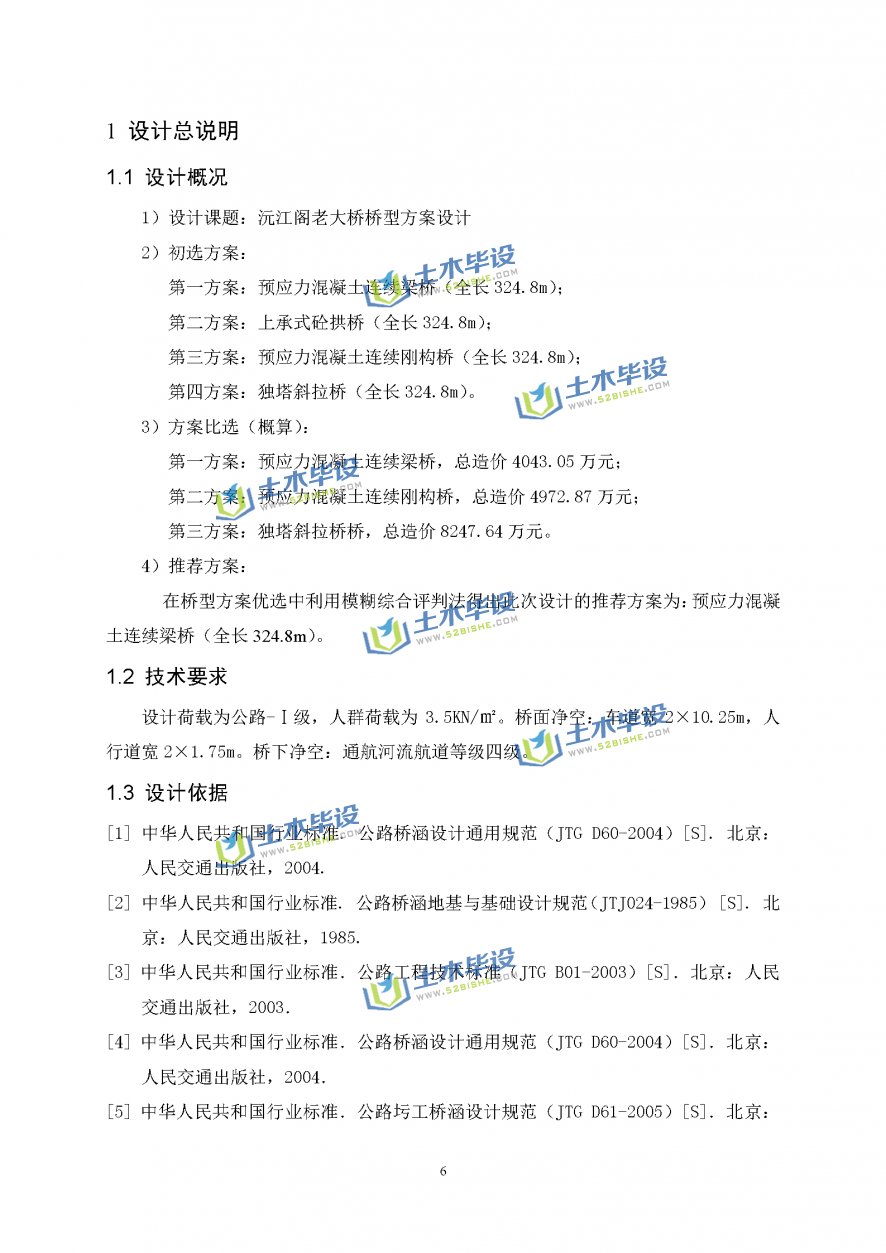

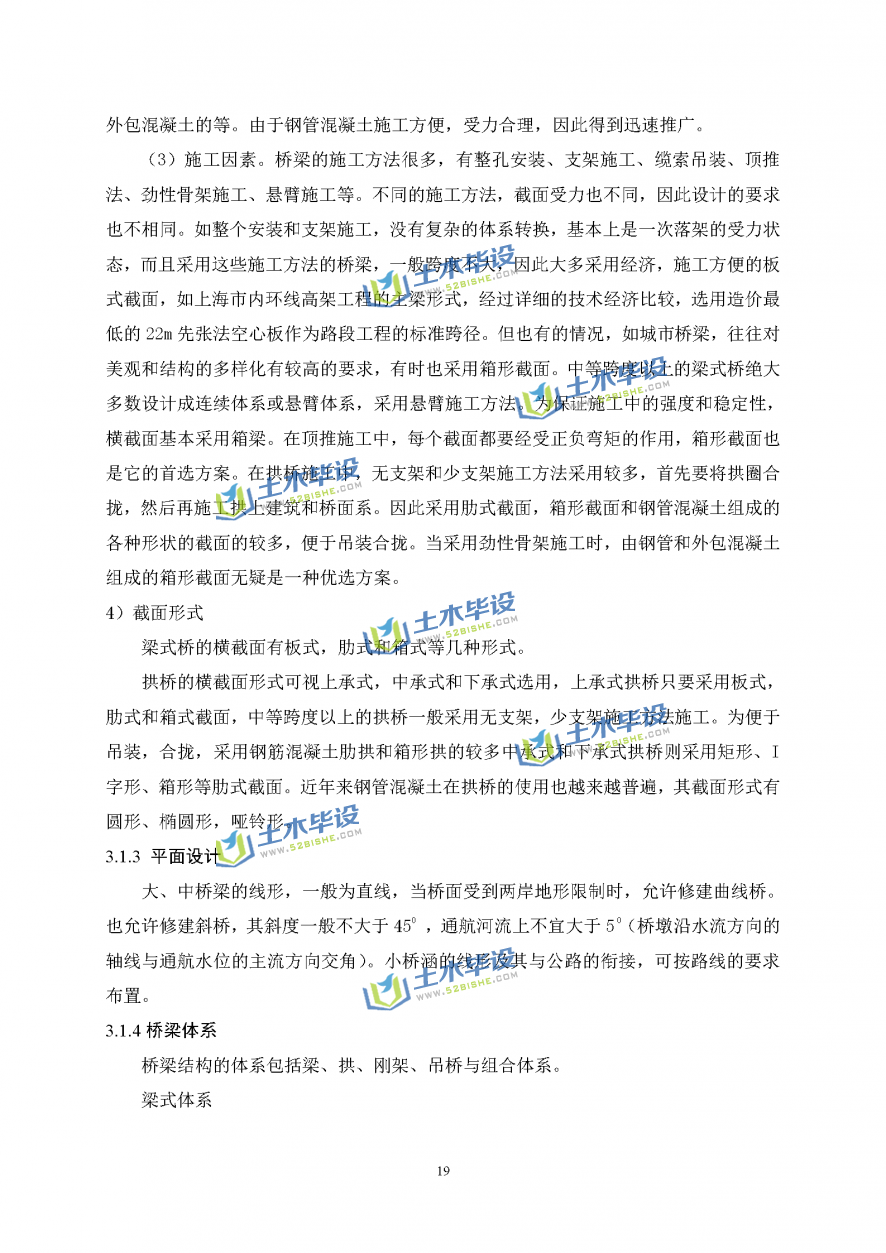

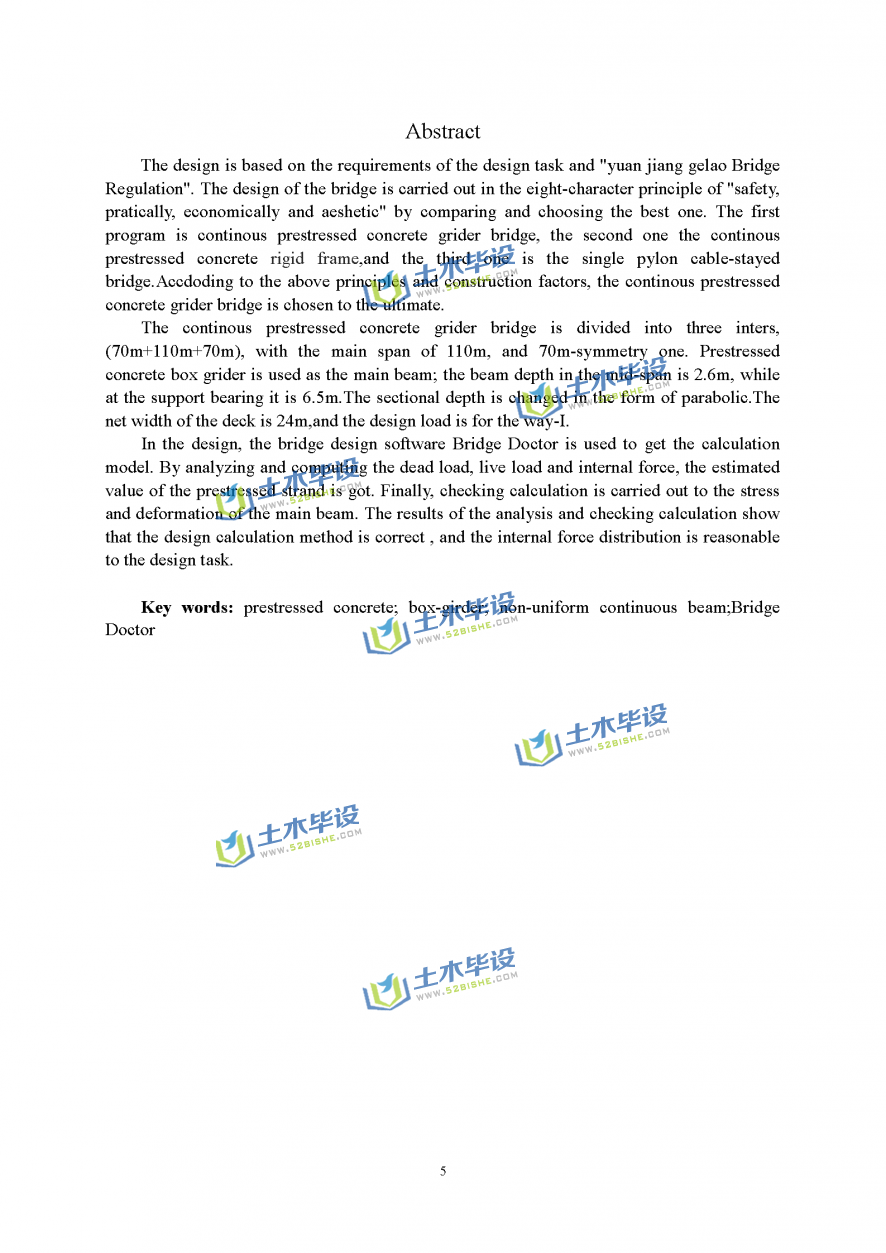

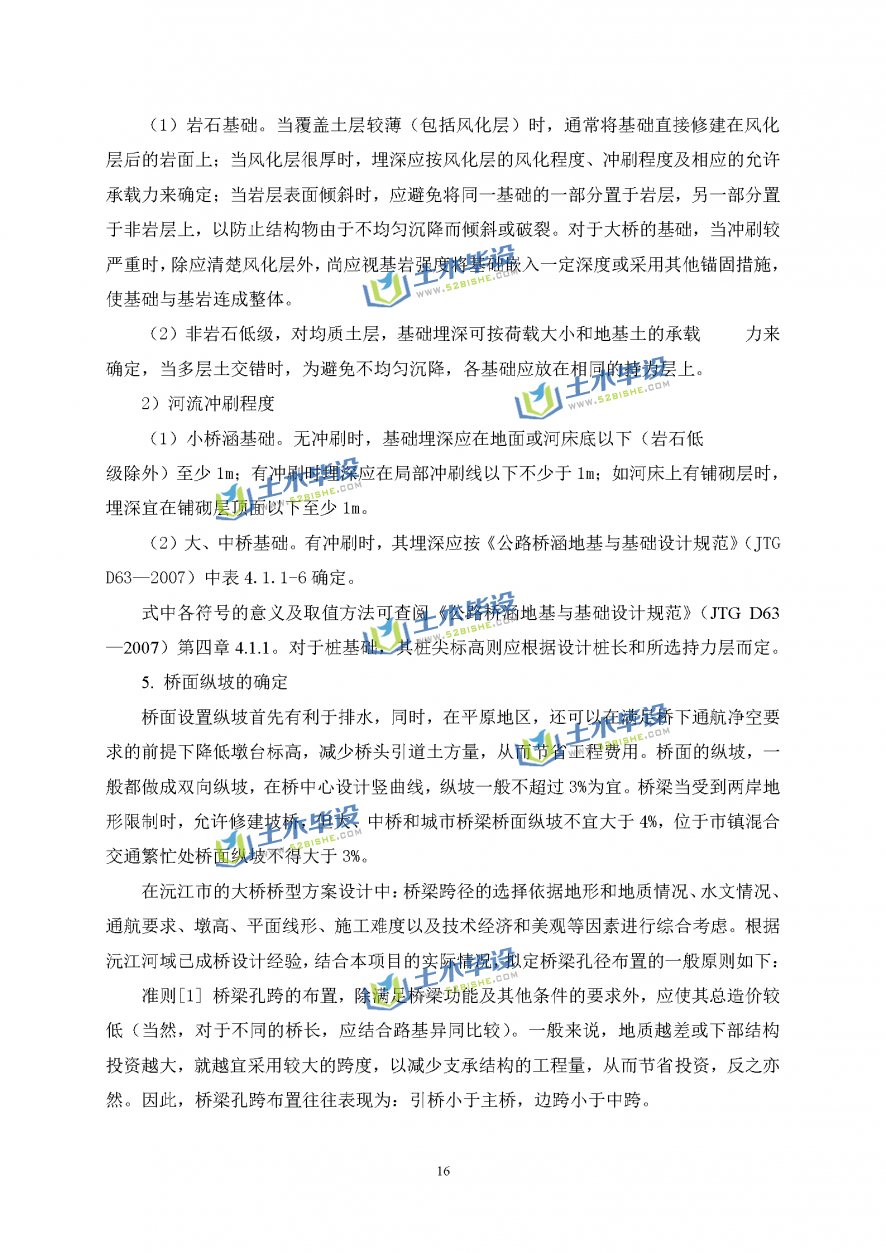

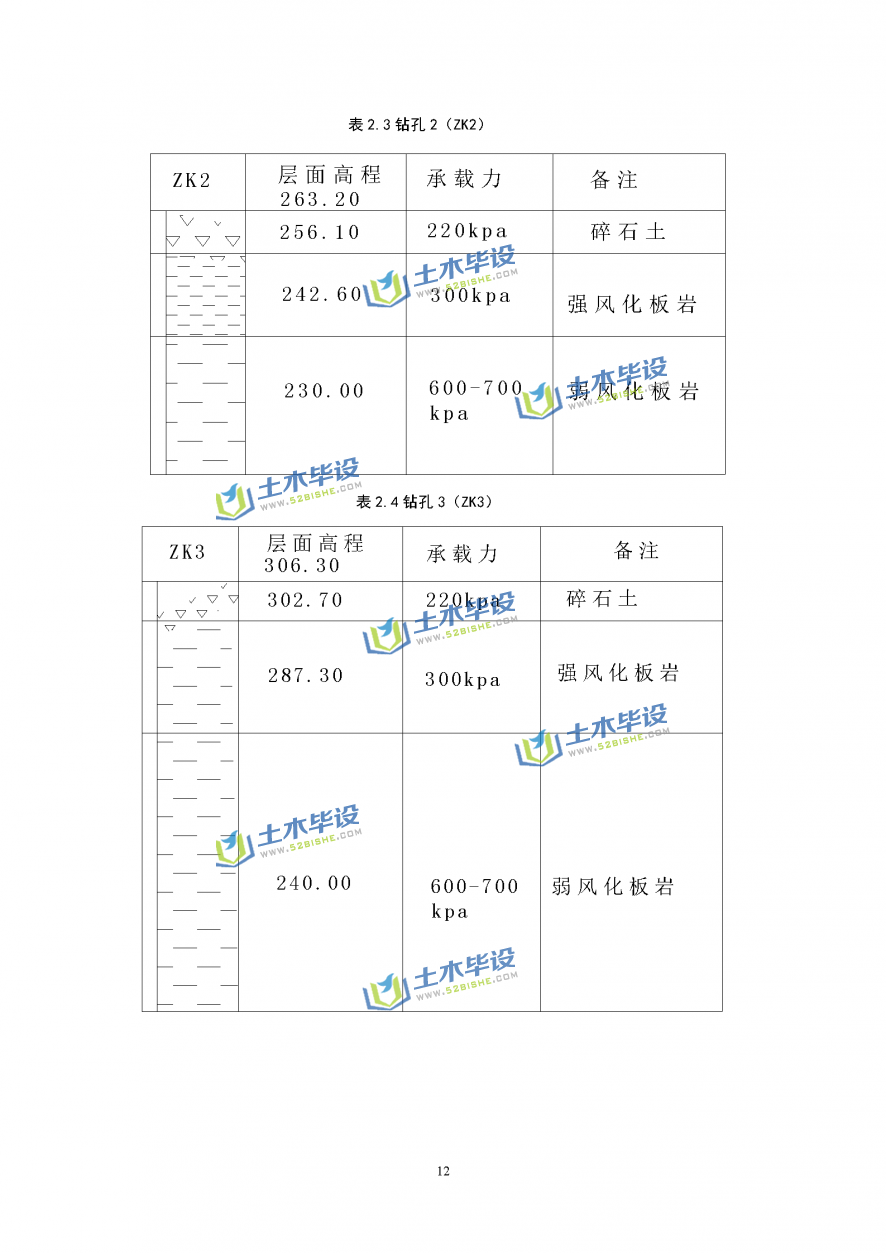

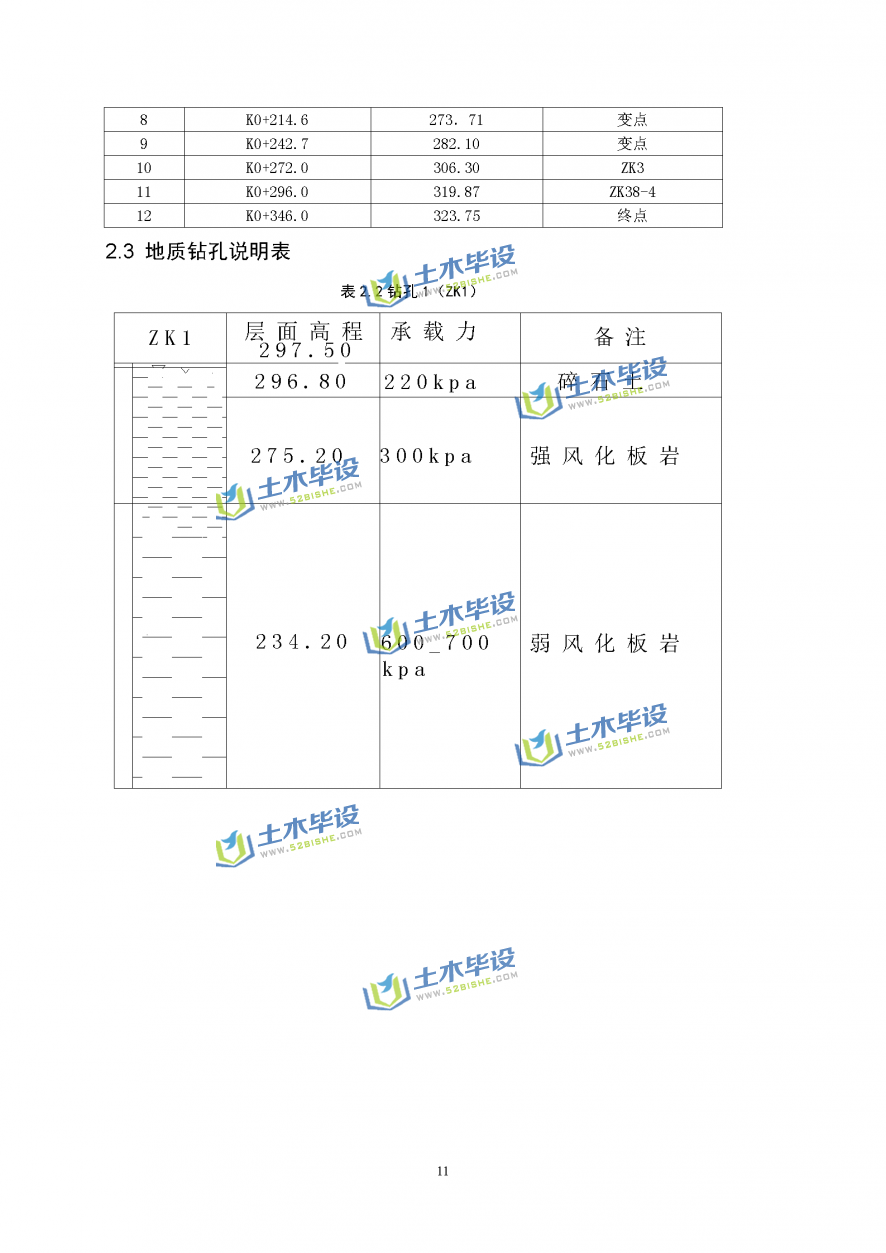

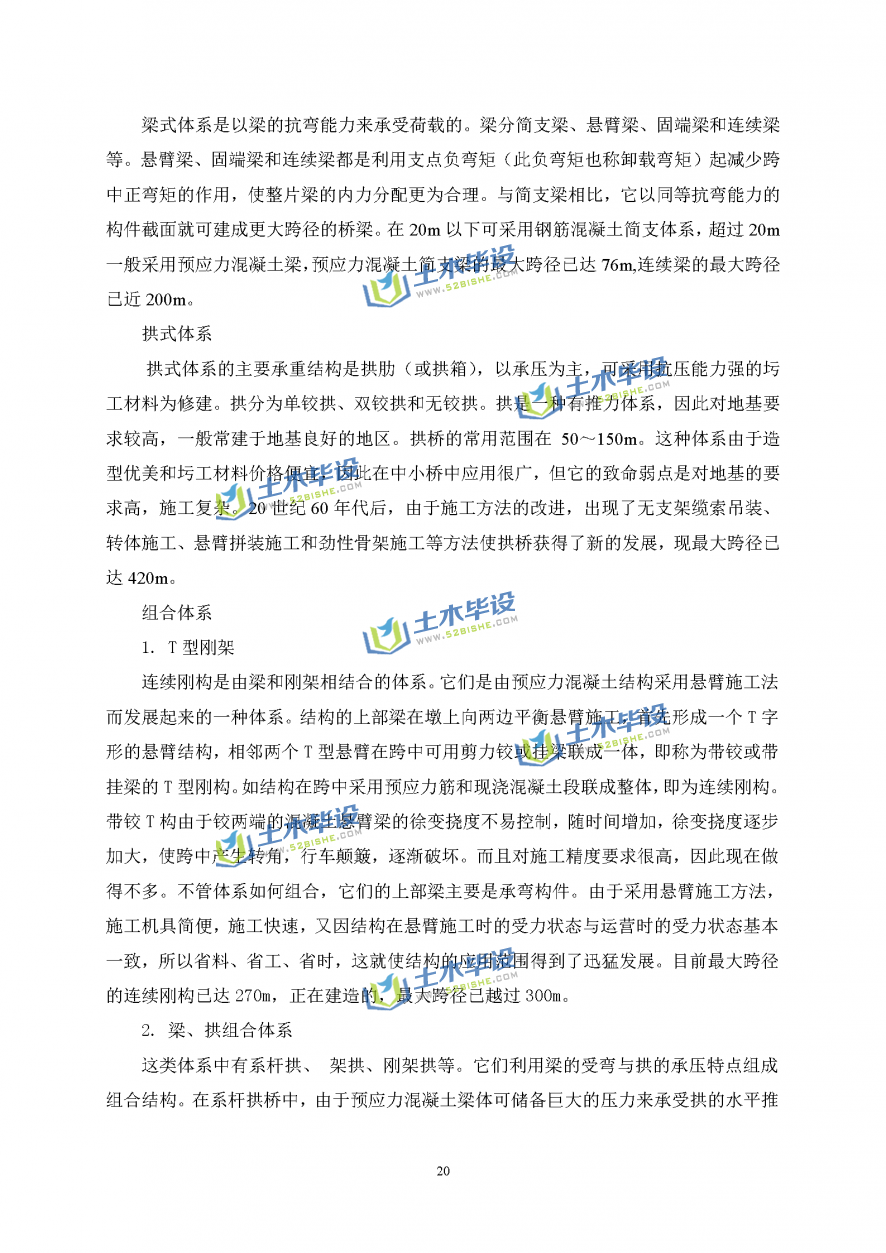

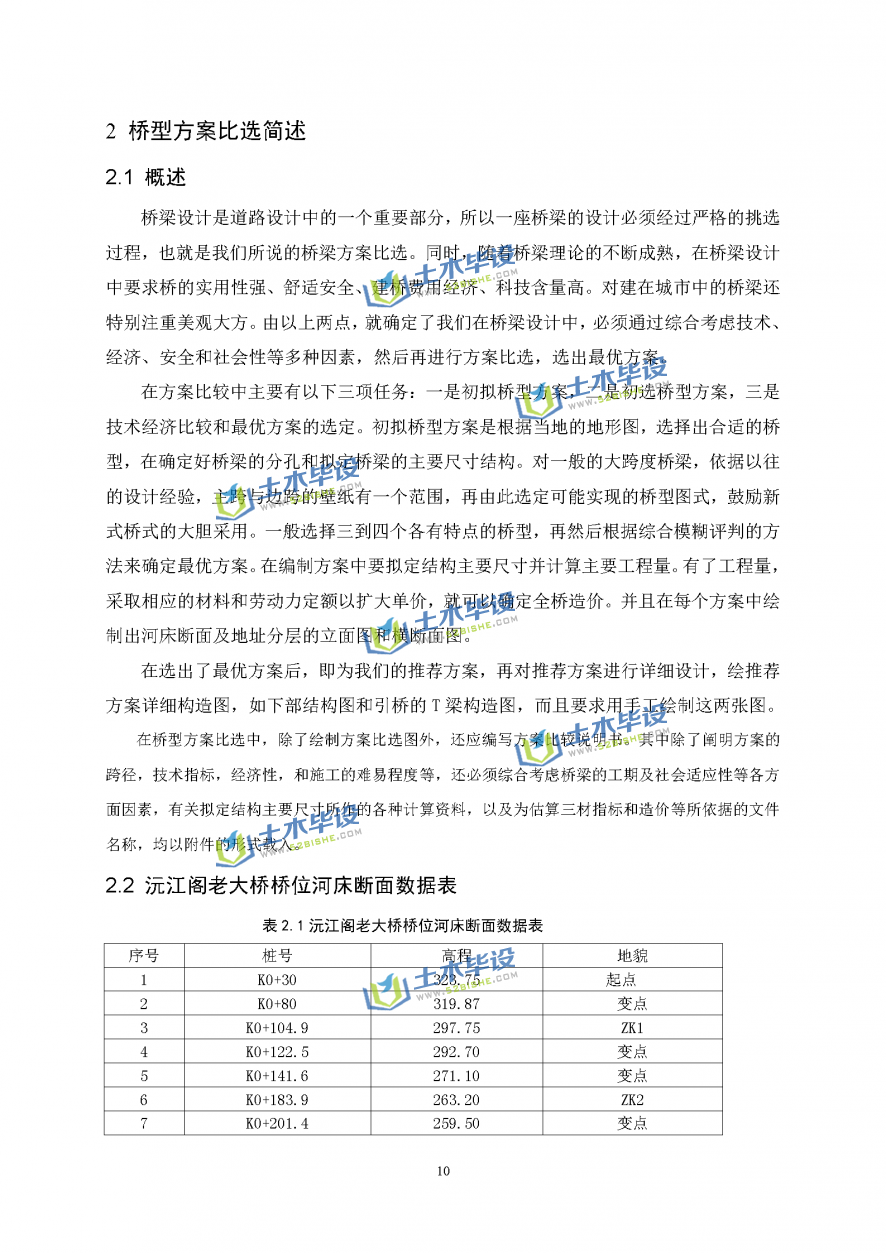

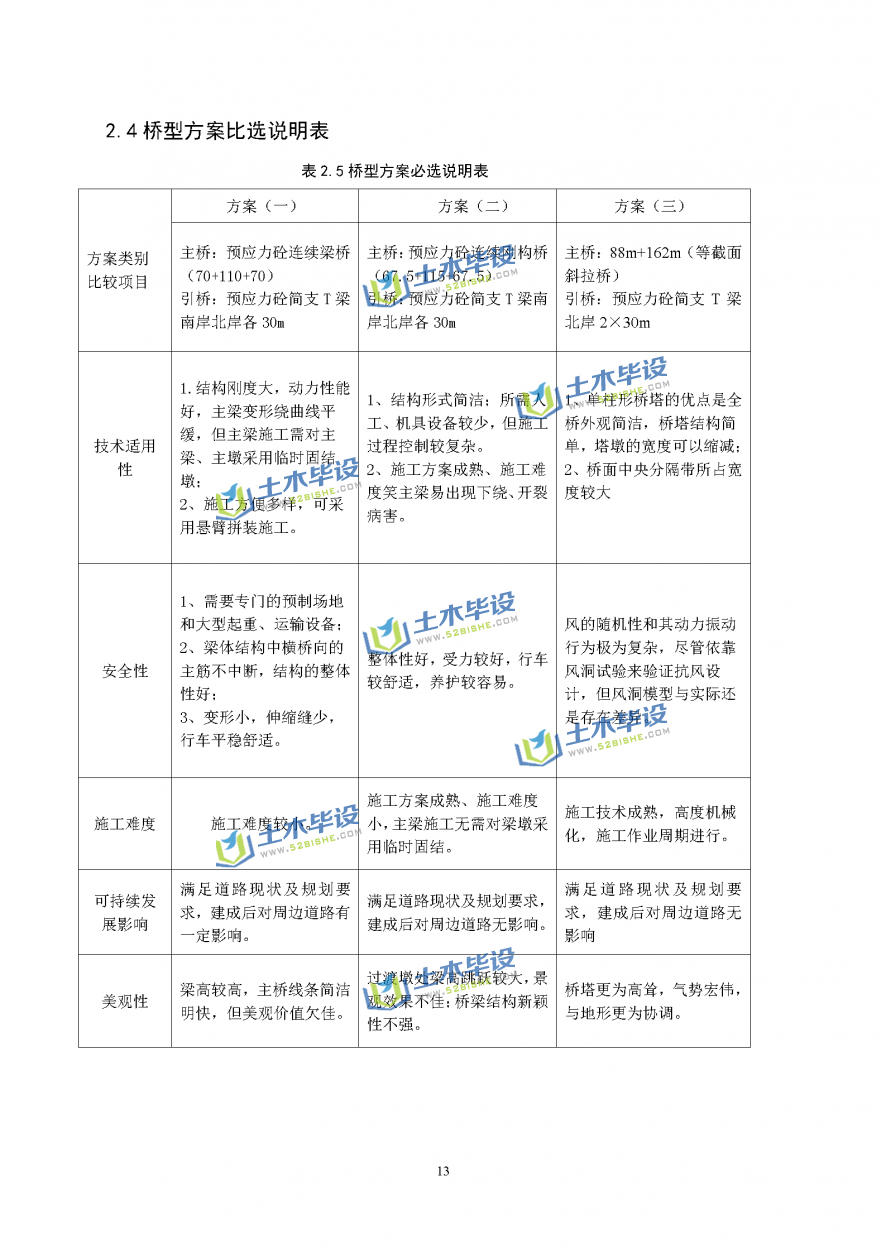

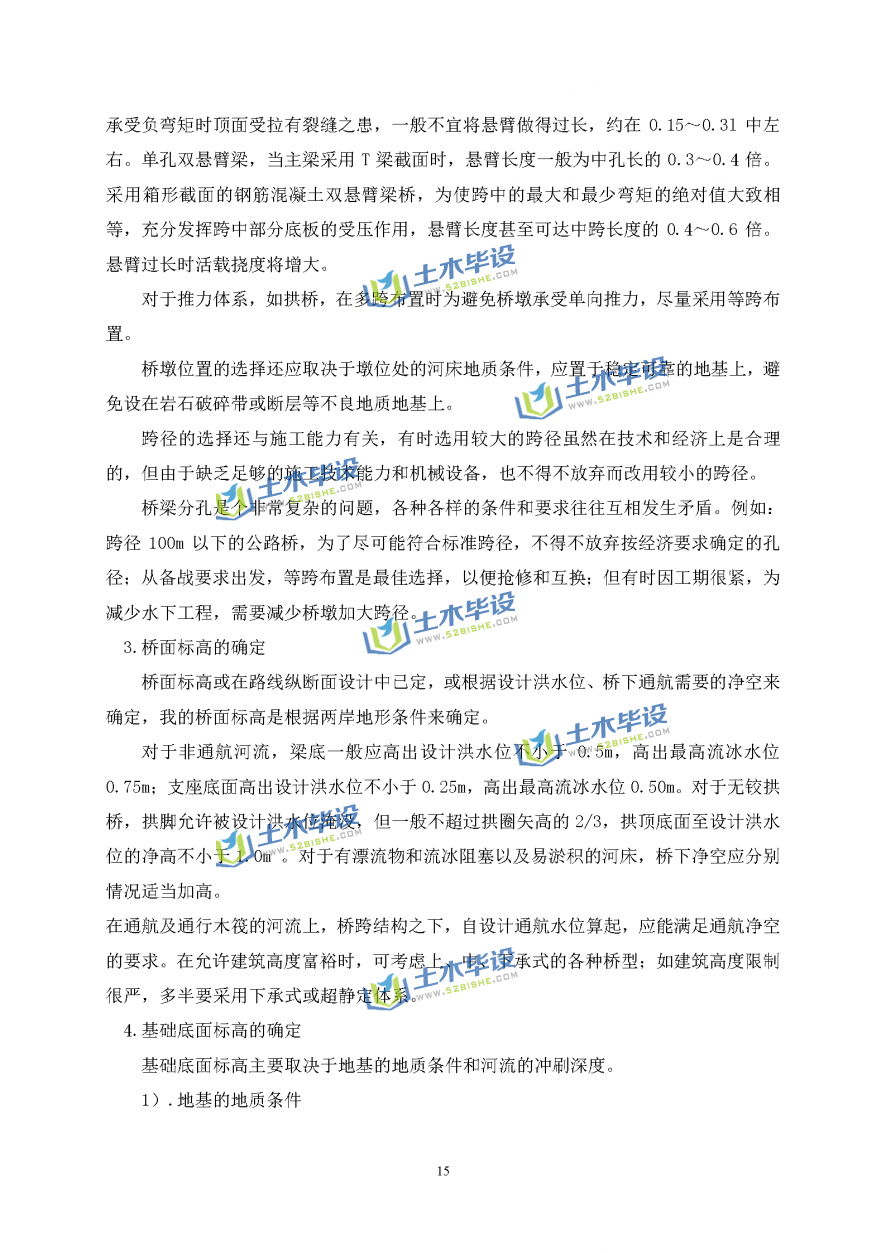

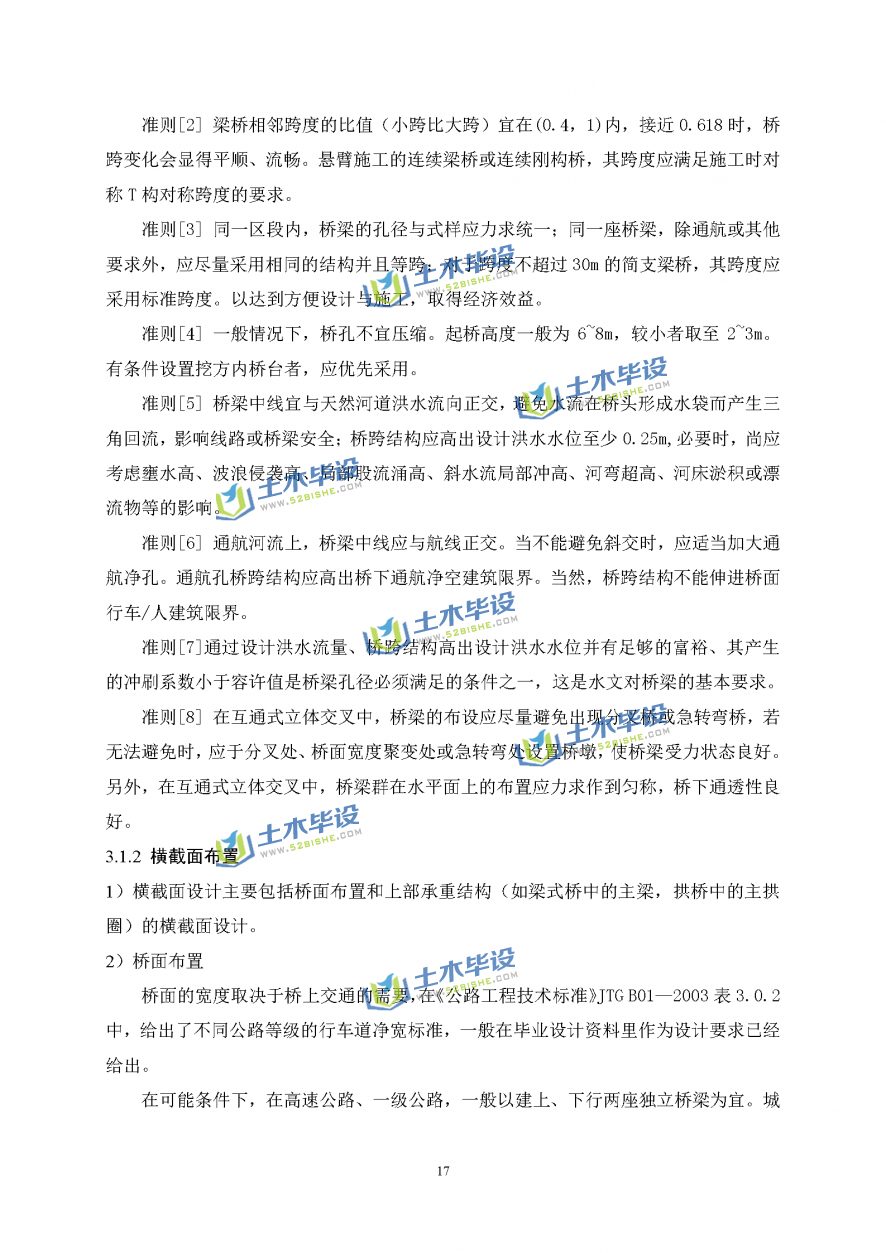

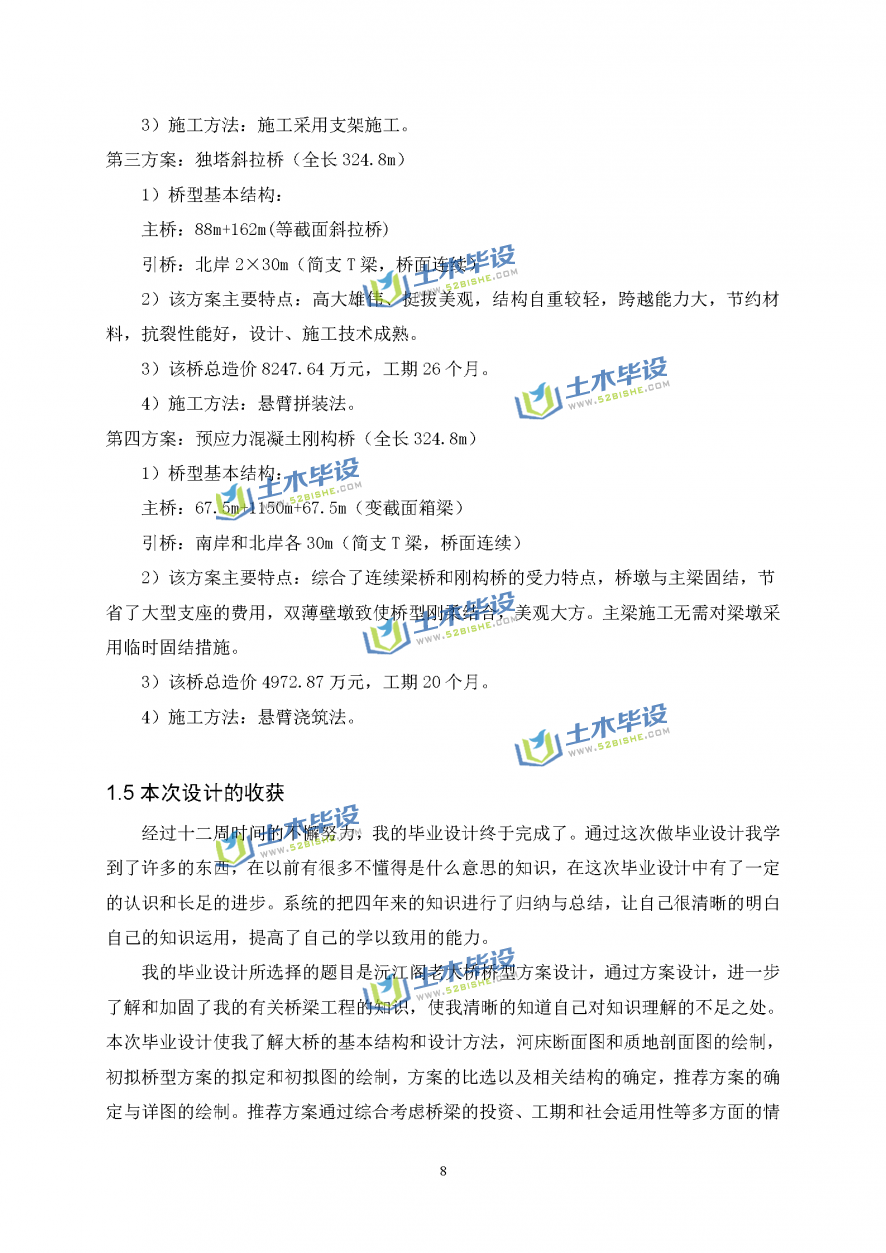

  本设计是根据设计任务书的要求和《公路桥规》的规定对沅江阁老大桥进行方案比选和设计。对该桥的设计,本着“安全、实用、经济、美观”的八字原则,本设计提出三种不同的桥型方案进行比较和选择。方案一为预应力混凝土连续梁桥,方案二为预应力连续刚构桥,方案三为独塔斜拉桥。经由以上原则以及设计施工等诸多方面考虑后,确定预应力混凝土连续梁桥为最终设计方案。本预应力混凝土连续梁桥共分为三跨(70m+110m+70m)主跨110m,边跨对称70m;主梁采用单箱双室预应力混凝土箱梁,跨中梁高为2.6m,支座处梁高为6.5m,截面高度按二次抛物线形式变化;桥面净宽为24m;设计荷载为公路-Ⅰ级。在设计中,运用了桥梁设计软件桥梁博士建立引桥模型,并对桥梁恒载、活载及徐变内力进行分析计算,得出预应力钢束的预估值。最后对引桥的应力、变形等进行验算。经分析比较及验算表明该设计计算方法正确,内力分布合理,符合设计任务的要求,无图纸
