课设基本摘要

第1章 概述
1.1设计任务
设计题目:某单层厂房柱下基础设计
工程概况:某装配车间采用单层钢筋混凝土排架承重结构,设计跨度24m,柱距6m,车间内有2对30吨中级工作制桥式吊车。建筑平面图见图1-1。规定室内地面标高为±0.00,相当于黄海高程455.00m,室外地面标高为-0.15m,柱顶标高为12.50m,轨顶标高为9.80m。
柱子编号为(1)~(20),根据布置的位置和功能来分,柱子的类别主要有边柱Z1、角柱Z2及抗风柱Z3三类。各柱在基础顶面处的截面形状为矩形,尺寸为:
边柱Z1:          长宽=1000400mm;
角柱Z2:          长宽=1000400mm;
抗风柱Z3:        长宽=700400mm;
基础梁的横截面尺寸如图1-2,梁与柱之间的净距为20mm,置于柱子外侧的基础顶面(浅基础)或承台(桩基础)上。
1.2 设计资料
⑴ 地质勘察资料
拟建工程为XX机械厂的装配车间,建筑场地位于该机械厂厂区内,厂房平面尺寸为42m24m,采用钢筋混凝土排架结构,结构的设计跨度为24m,柱距为6m。
勘察工作按施工图设计阶段的要求进行,共完成钻孔6个,并结合钻孔取原状土样X个进行了室内土工实验。
场地处地面平坦。据钻探揭露,各地层的情况如下:
第①层:人工填土。分布于场地表面,以灰黑色粉土为主,伴有碎砖,炉渣等杂物的填土层。厚约0.5~1.2m,(其中3号柱下为1.17m,10号柱下为0.65m.)。结构疏松,土质不均,平均天然重度为17.1kN/m3。
第②层:粉质粘土。呈棕红色。除1#孔外各孔均有,厚度9.5~10.1m,(其中3号柱下为10m,10号柱下为10.1m.)。硬塑~可塑,土质较均匀。
第③层:粘土。呈黄黑色,各孔均可见到,没有钻透,据调查厚度在10m以上。土质均匀,可塑~硬塑。
场区地下水属潜水,初见水位在2.5~3.1m深处,稳定水位在2.9~3.9m深处。地下水补给来源为大气降水,水位随季节变化,无侵蚀性。
根据钻探及室内土工实验的情况分析,第①层杂填土不宜用作建筑物地基。建议把基础埋置在强度较高的第②层粉质粘土或第③层粘性土中。其地基承载力标准值分别为:
第②层:fk=200kPa
第③层:fk=220kPa
钻探点布置见图1-3,3号,10号柱地质剖面见图1-4~图1-5,土工试验成果见表1-1,地质柱状图略。

计算书部分内容展示

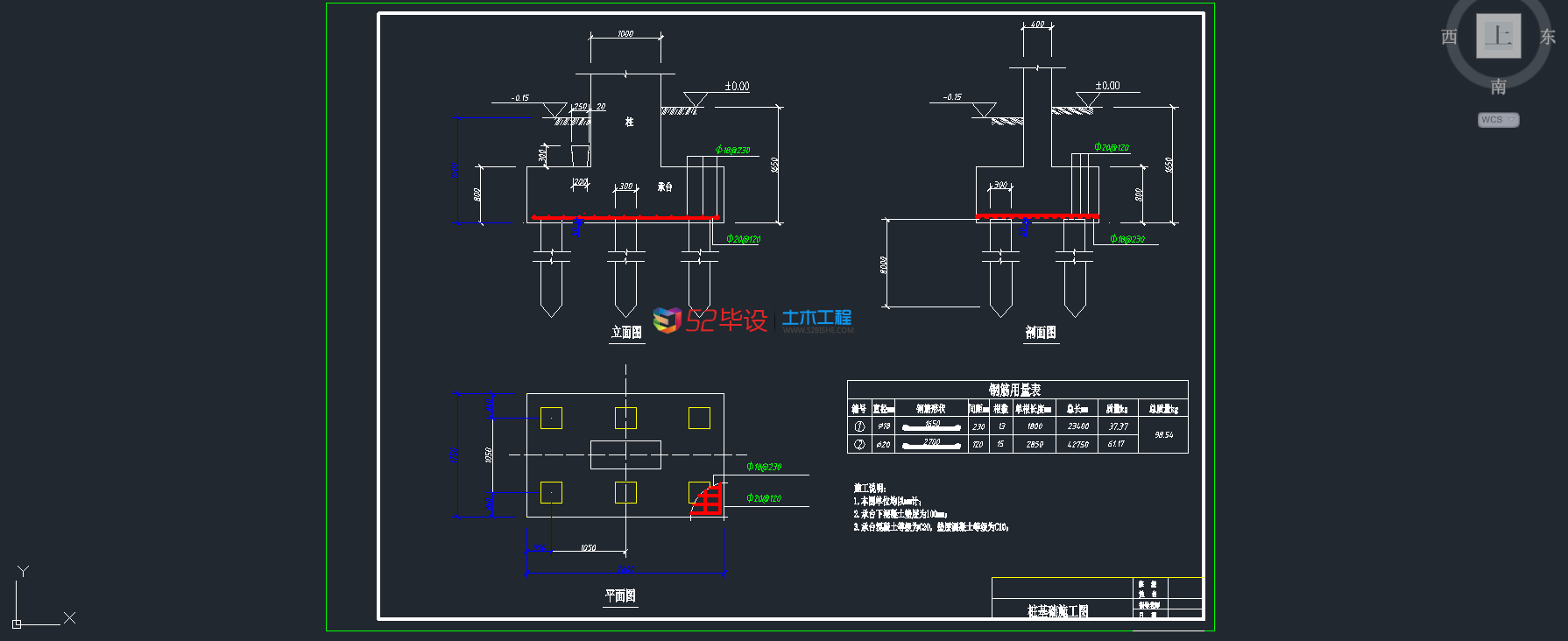

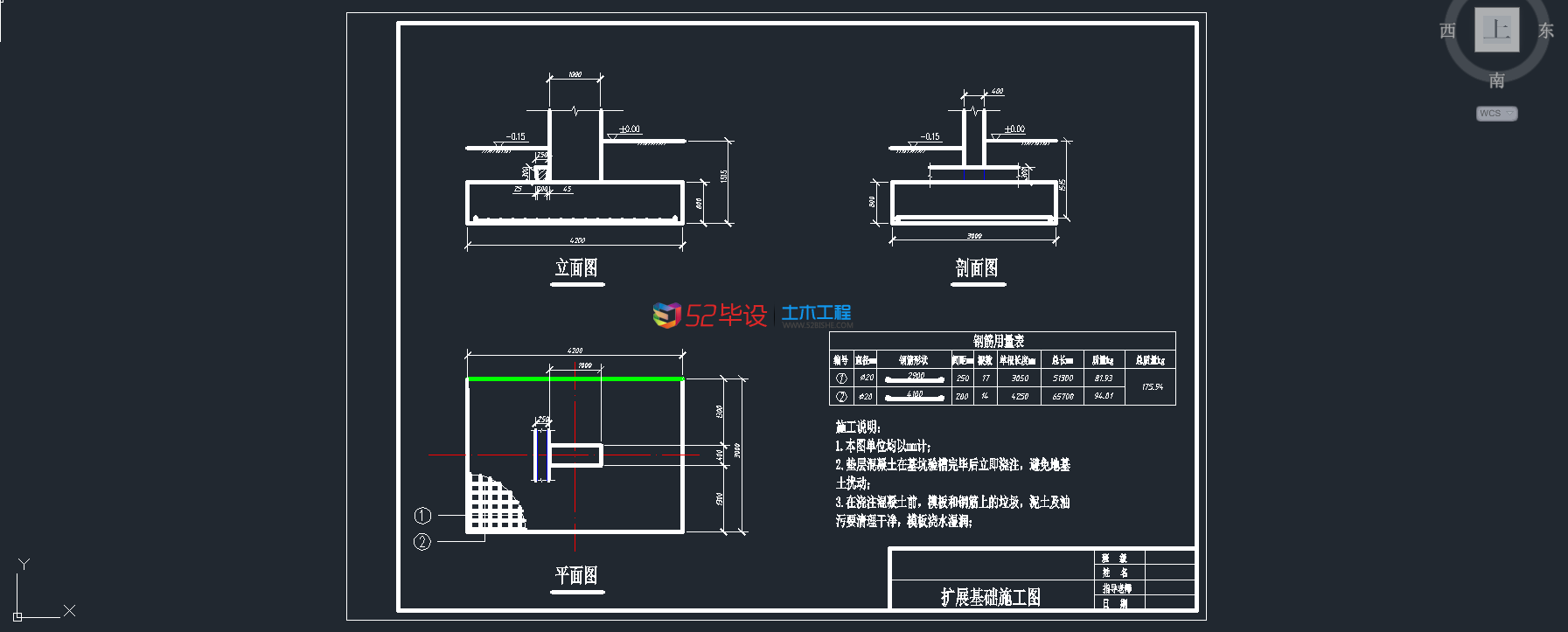

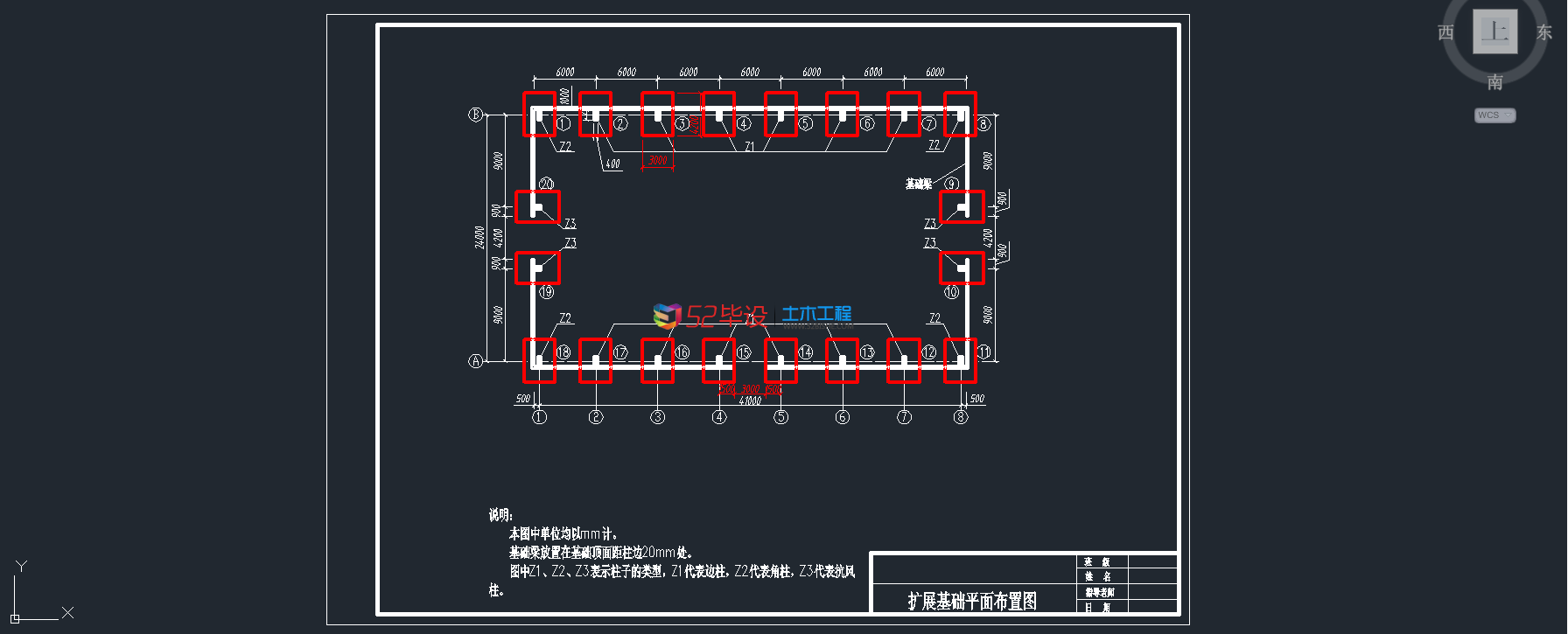

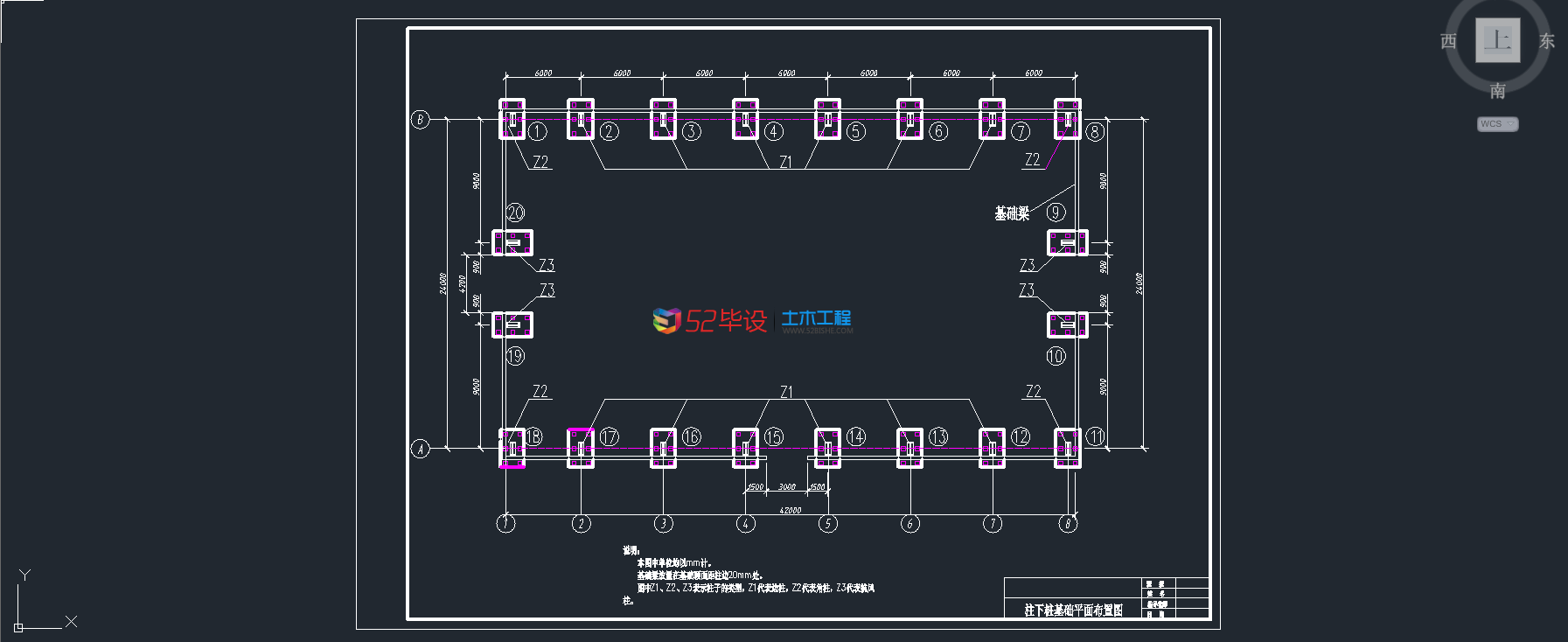

部分图纸截图
土木工程课程设计-某单层厂房柱下基础设计课程设计(设计+CAD图纸)(1) 土木工程课程设计-某单层厂房柱下基础设计课程设计(设计+CAD图纸)(2) 土木工程课程设计-某单层厂房柱下基础设计课程设计(设计+CAD图纸)(3) 土木工程课程设计-某单层厂房柱下基础设计课程设计(设计+CAD图纸)(4)

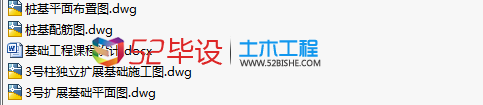

文件列表截图
土木工程课程设计-某单层厂房柱下基础设计课程设计(设计+CAD图纸)(5)
