住宅小区强电及弱电系统毕业设计（图纸+计算书）

资料简介：

　　本次设计为民用高层智能建筑，具体项目为某住宅小区项目。建筑楼高为10层，都为用户居住区。本次设计对整栋楼进行电气施工设计。设计的内容大体上分为两大部分：强电设计、弱电设计。每个设计的步骤是根据设计的原则、条件，考虑现实中的要求，进行计算的出相应的技术指标，然后选择产品。
　　强电设计分为：照明设计、插座设计、低压供配电设计、防雷接地系统和动力设计。照明设计是室内照明和楼道照明，为三级负荷；主要的内容主要是选择合适的灯具使房间能够达到所要求的照度要求，设计中采用单位容量法进行照度计算。插座设计是根据其功能选择合适的插座，然后进行插座的容量计算，并放在其最方便使用的位置上，确定每路可带的插座数目。低压供电设计是强电设计的一个重要部分。主要是确定其供电方式在计算出用户所需负荷，其中包括用户每条线路的负荷、每户单相负荷、每户总的负荷及整座大楼居住区的总体负荷。防雷接地的设计是按照建筑物的重要性、使用性质、发生雷击事故的可能性及后果，确定建筑物防雷与接地的等级；是三级防雷，接地采用的是TN-C-S形式，在一楼的楼道内设有总等电位箱，每层的卫生间设有局部等电位箱。动力部分是电梯的动力设计。
　　弱电设计包括三个弱电系统，即有线电视系统、电话通讯系统、宽带网络系统。有线电视系统的设计要根据使用户端得到清晰的图像所需电平，计算出进户端电平，计算之前要先设计好系统采用的分配方式，选择合适的分配器、分支器，并查表得出其分配器、分支器的各种技术参数。有线电视信号引自市有线电视网，干线用SYKV-75-9、配线支线SYKV-75-5藕芯同轴电缆。电话信号引自市电话网 ，用HYA-30（2×0.5） SC25型电话线。宽带网络采用超五类4对双绞线。弱电系统采用用户智能箱系统的方式。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

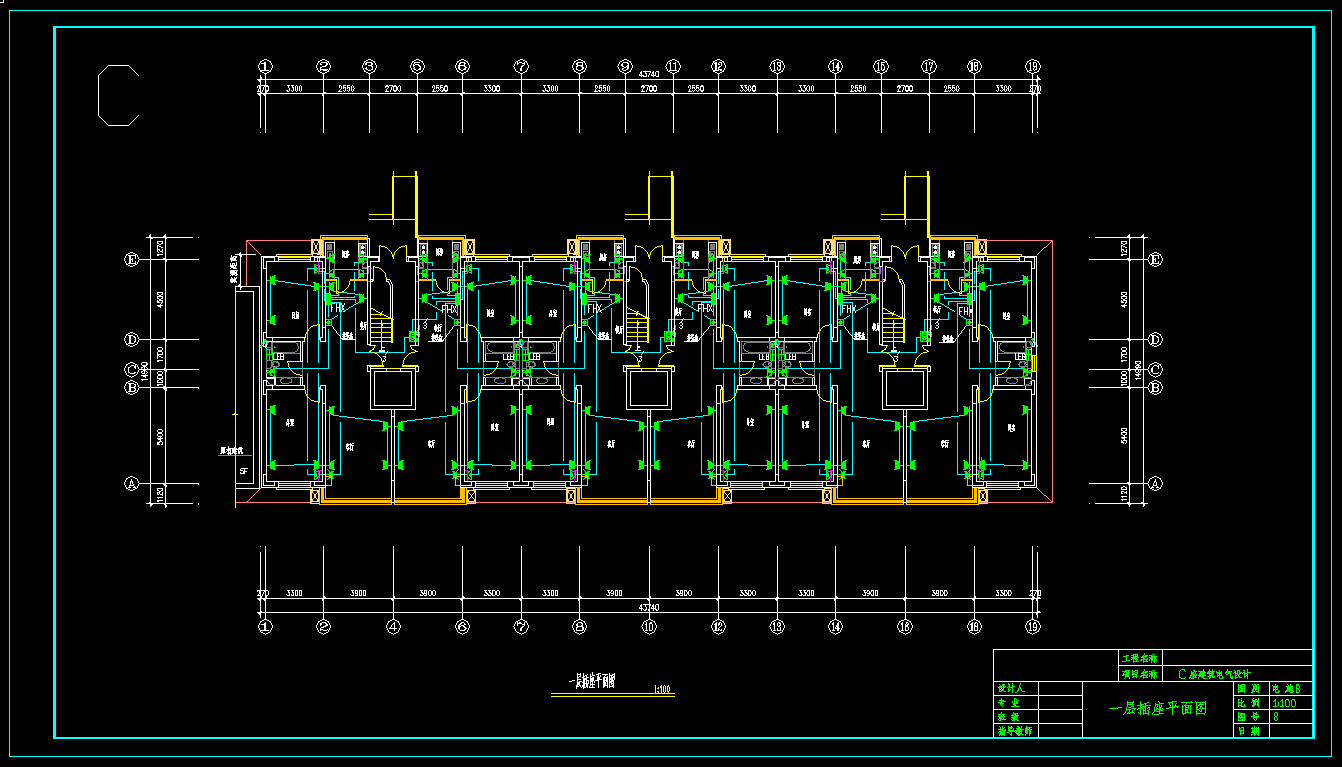

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
