门式刚架结构厂房毕业设计（计算书+图纸）[面积540]

资料简介：

　　本设计为单层厂房，结构承重体系为轻型门式刚架体系。主要设计内容为建筑设计、结构设计、PKPM进行校核及3000字的中英报告。根据建筑设计中的工程做法，计算出结构的荷载值，验算地震、风荷载作用下的侧移；设计计算围护结构：檩条和墙架梁；验算构件抗弯、抗剪强度及挠度；计算内力及内力组合，找出最不利内力验算，验算柱、梁构件看其是否满足要求；进行梁与柱、柱脚的节点设计；跟据地质资料进行基础设计。应用PKPM进行精确计算，以验证手算的准确性。3000字的中英文报告，主要考察本人对专业知识的认识和专业英语的掌握。关键词：门式刚架、荷载组合、内力分析、结构验算。
　　车间长42米，宽12米，附属员工休息室建筑面积36m²（设置附属跨，具体设置自定，高度自定），货物起吊高度5米。车间采光面积比为1/6-1/8，车间地平荷重10kN/m²，均采用水磨石地面，全部地平待设备基础完工后再施工。厂房设3.33.6 m2及2.42.4m²大门各一个，大门上设有人行小门，门上有挡雨蓬，外挑900mm。在第1、2轴线间有一标高为3m的操作平台，平台面积不小于15m² ,用刚柱支撑，上部荷载标准值为2.0KN/m2,设刚梯，平台护拦。车间内设桥式吊车一辆，软钩，吊车级别为3级（轻级工作制）。轻型钢结构主要指由圆钢、小角钢和薄壁型钢组成的结构，它是相对于普通钢结构而言的。由于屋面荷载较轻，因而杆件截面较小、较薄。它除了具有普通钢结构的自重较轻、材质均匀、应力计算准确可靠，加工制作简单，工业化程度较高，运输方便的优点外，一般还具有取材方便、用料省、自重更轻等优点。对于加快基本建设的速度，特别是对于中小型企业的建设，以及现有企业的挖潜、革新改造能起一定的作用。
　　本毕业设计文件包括：结构计算书、图纸。

设计正文的部分内容试读已结束，如果需要查看完整设计内容，请下载本资料

/

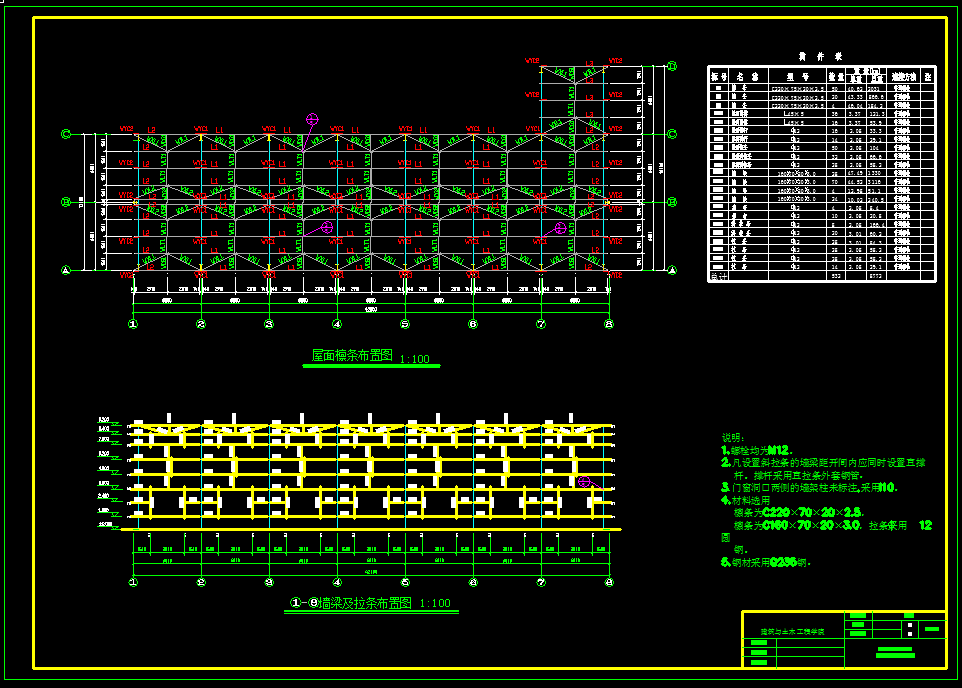

图纸的部分内容截图展示已结束，如果需要查看完整图纸内容，请下载本资料
