    土木与建筑工程毕业设计任务书

    资料分类:土木工程毕业设计 - 毕业设计任务书 | 发布形式:资料共享 | 更新时间:2019-07-08 显示全部楼层

    资料简介

      设计条件:1、修建建筑场地尺寸:安阳市开发区某地块,场地尺寸200m*300m。2、总平面位置及地形条件:见附图。3、地震烈度及耐火等级:8度,第一组,设计基本地震加速度为0.2g;耐火等级:二级。4、结构类型:轻型门式刚架;基础采用条形基础或独立基础。5、地质条件:第一层:素填土,厚度为0.6m,(Fak=80kN/m2);第二层:粉质黏土,厚度为2.5m,(Fak=150kN/m2);第三层:粉土,厚度为5.5m,(Fak=180kN/m2);6、建筑层数及层高:1层,局部2层,层高9m左右。7、面积指标:总建筑面积4000m2左右。设计内容及深度:设计内容:安阳市某汽车配件厂加工车间建筑结构设计(不包含工艺设计)。局部需设置车间控制室,监控室及值班室等必备功能房间。1.厂房跨度30m,柱距9m,厂房总长度108m。2.厂房内设内设A5工作制5/10t桥式吊车两部(可参照大连重工起重集团有限公司的起重机技术规格(2003年)选用)。要求轨顶标高9m。外墙和屋面采用轻质材料,室内有保温要求。主厂房室内外高差为300mm。3.附房为单层,设有:办公室、值班室800m2,350m2,卫生间一个。4.厂房要求有两个能有一般运货汽车进入的大门。5.工艺上对于厂房无其它特殊要求,不需要设置天窗,但外墙上应当设置上窗。6.可不考虑设备基础与厂房基础的相互影响。
      设计要求(1)功能分区明确,流线组织顺畅,各功能空间互不干扰。(2)适当运用现代建筑造型手段和建筑构图规律,创造新颖,活泼,有现代感的建筑形象。(3)合理进行柱网布置,合理选择基础类型,并进行有关的计算。

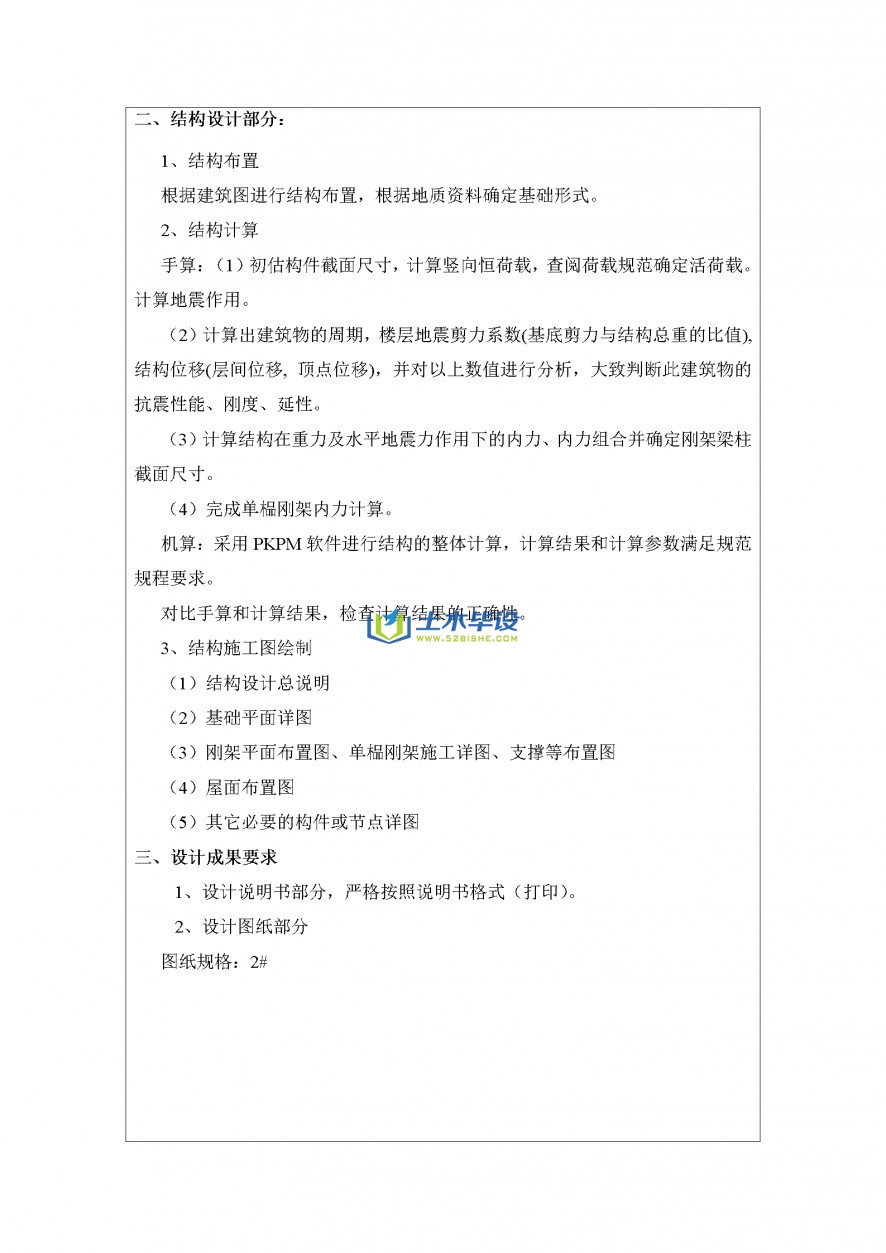

    土木与建筑工程毕业设计任务书 -图1

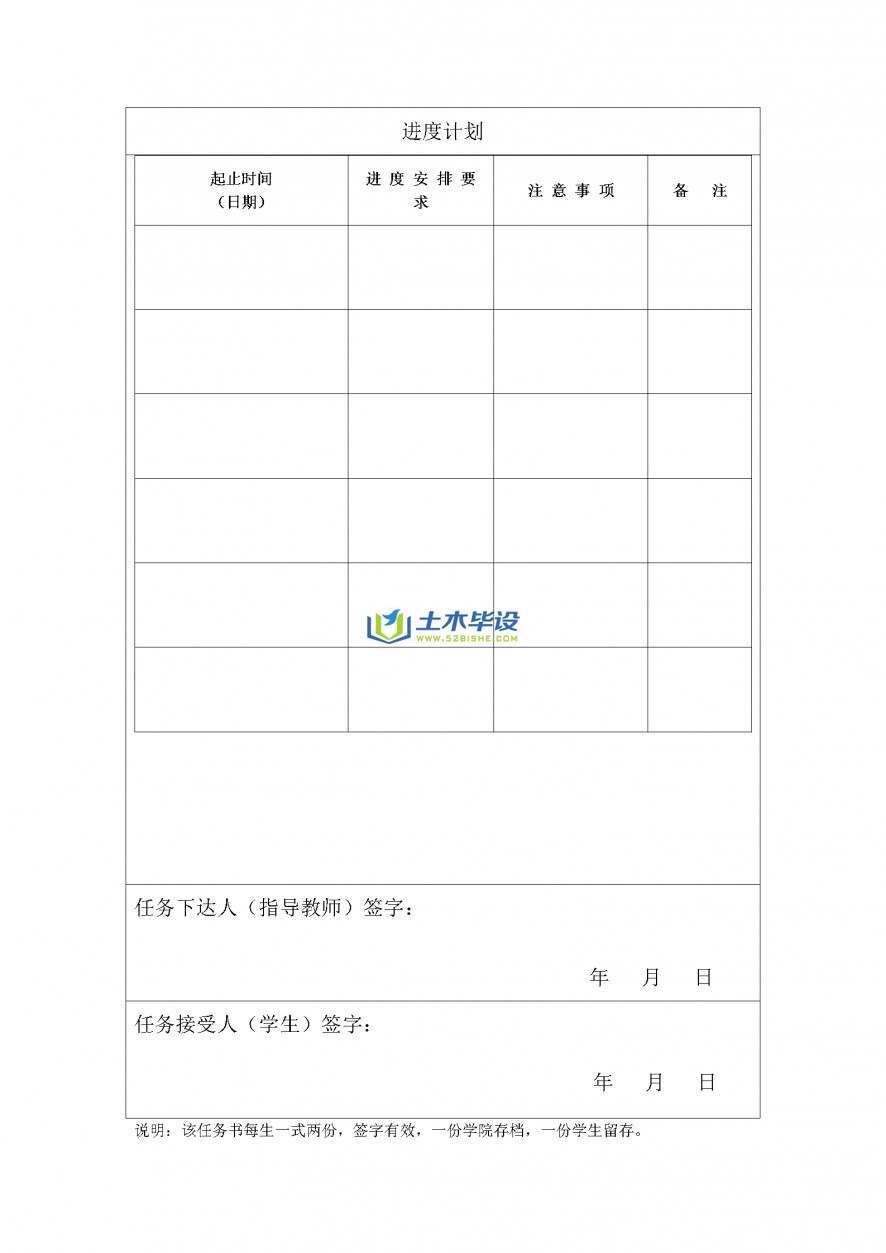

    土木与建筑工程毕业设计任务书 -图2
    土木与建筑工程毕业设计任务书 -图3

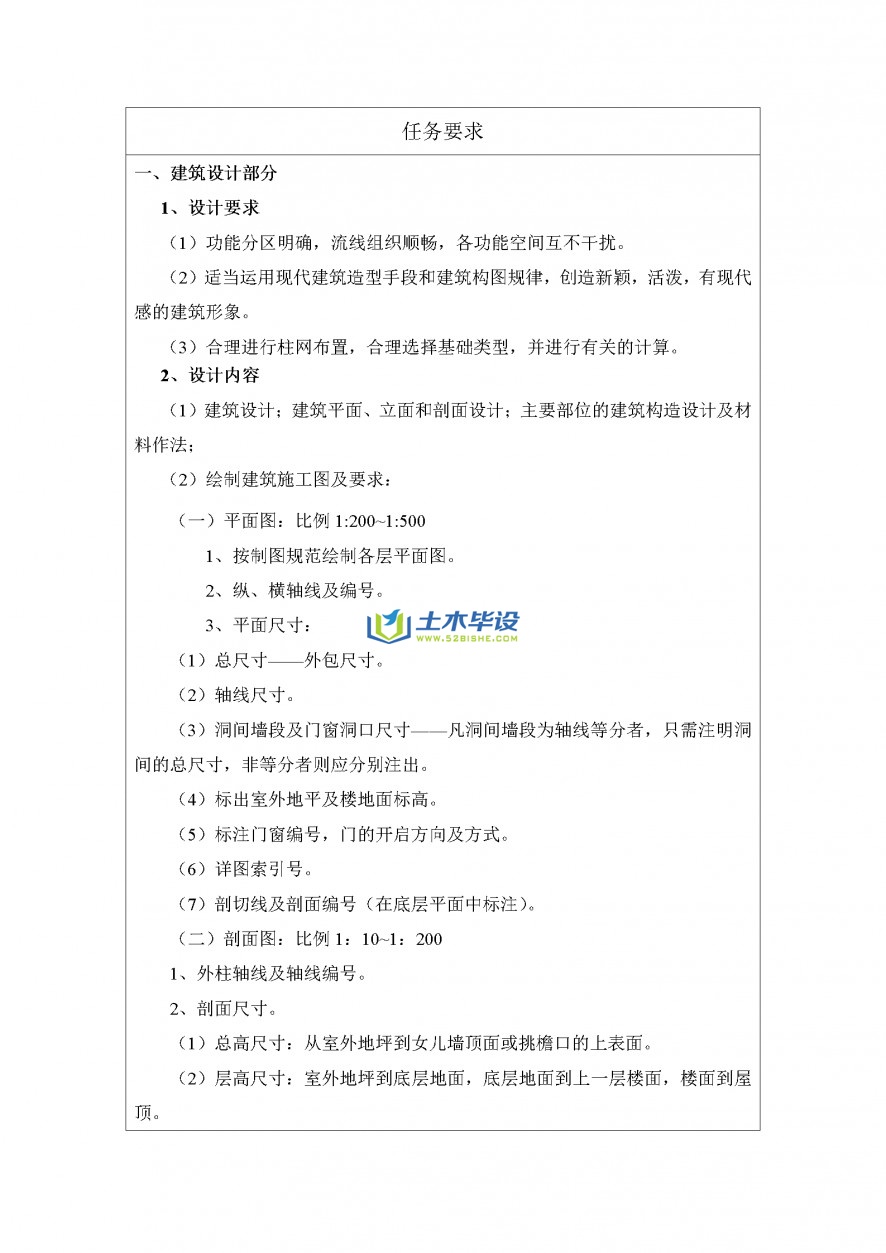

    土木与建筑工程毕业设计任务书 -图4

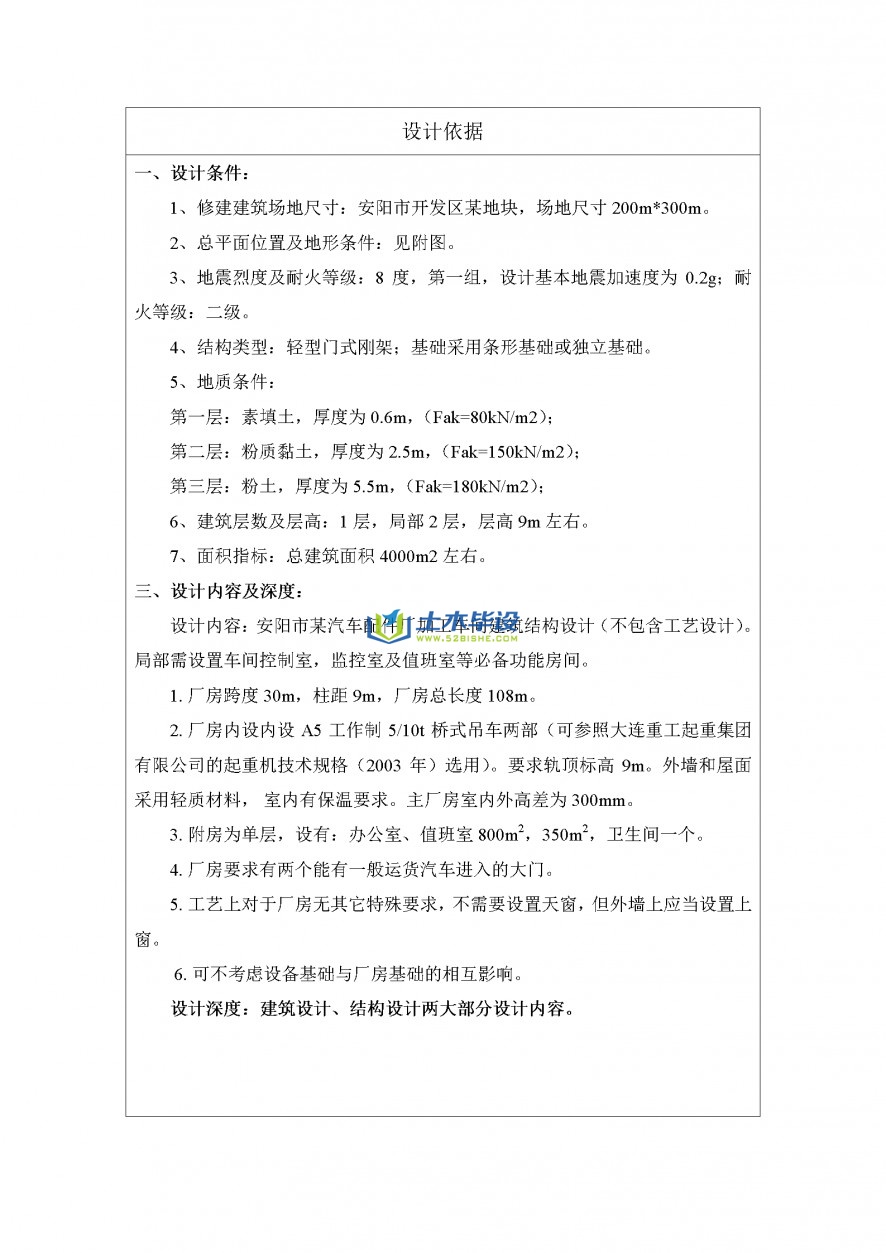

    土木与建筑工程毕业设计任务书 -图5

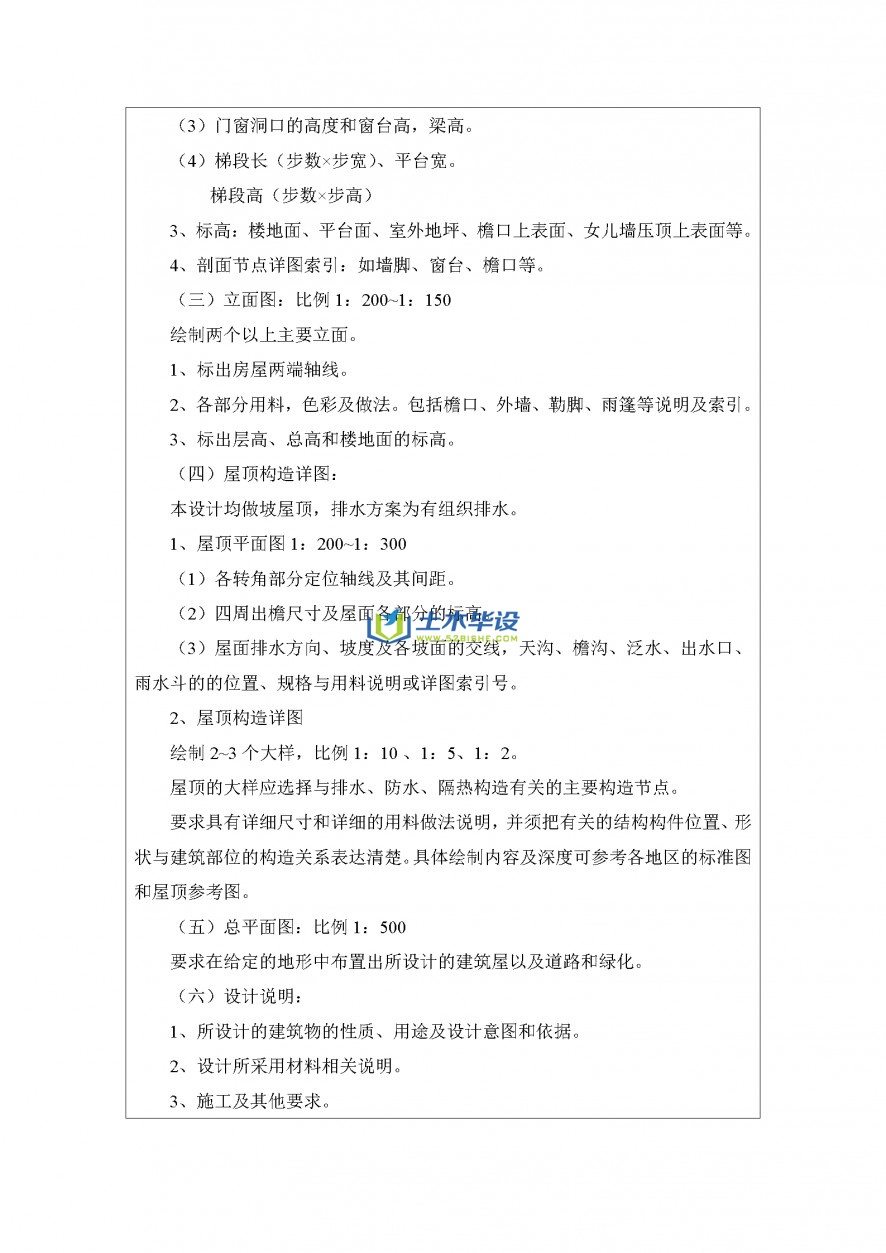

    土木与建筑工程毕业设计任务书 -图6

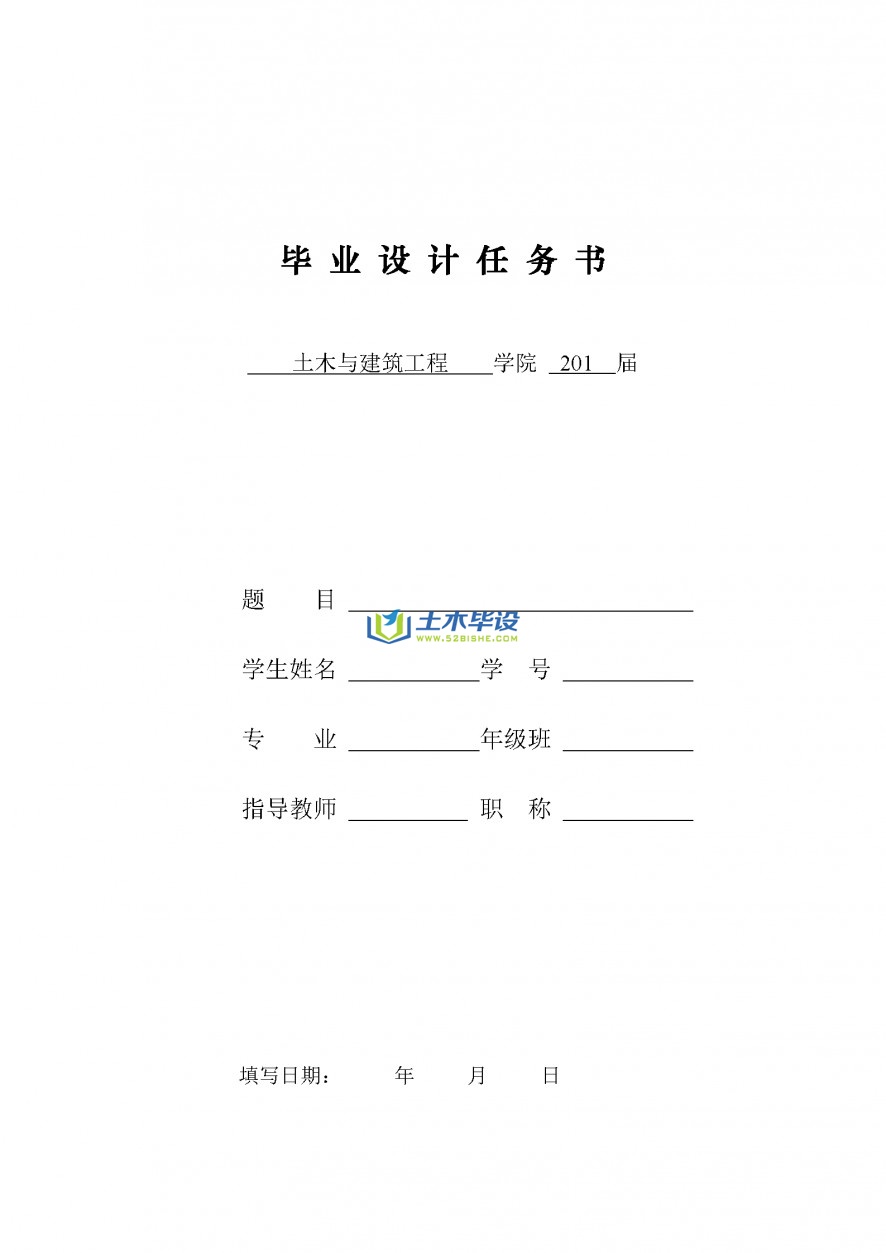

    土木与建筑工程毕业设计任务书 -图7
